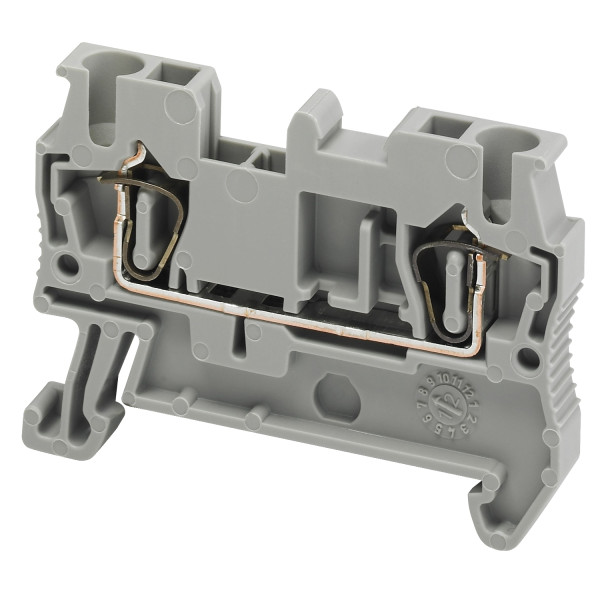

Borne a ressort, passant, 2 points, 2,5m
SCHNSYTRR22 - Schneider Electric
45.00 TTC
Soit un prix unitaire de 0.90 € TTC
Soit un prix unitaire de 0.90 € TTC
Marque : Schneider Electric
Référence : NSYTRR22
EAN : 3606480532504
Emballage : 50
> Voir plus de détails
> Fiche E-Catalogue
Référence : NSYTRR22
EAN : 3606480532504
Emballage : 50
> Fiche E-Catalogue
Aucun point de fidélité pour ce produit.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Caractéristiques principales :
- Gamme : Linergy
- Nom du produit : TR
- Type de produit ou de composant : Bornier
- Nom abrégé d'appareil : TRR
- Type de bornier : Passant
- Nombre de points multiples de connexion : 1
- Mode d'installation : Encliquetable
- Section nominale : 2.5 mm²
- Longueur : 48.5 mm
- Couleur : Gris
- Infos fabricant : Lot de 50
- Largeur : 5.2 mm
- Hauteur : 36.5 mm
- Mode de raccordement : 1 x borne à ressort : en amont / 1 x borne à ressort : en aval
- Nombre de bornes : 2
- Position du raccordement : Supérieur
- Nombre d'entrée mesure : 2
- Section de câble : 0.08...2.5 mm², souple sans / 0.08...4 mm², rigide
- Longueur de dénudage des fils : 10 mm
- Type d'outil : Raccordement : tournevis plat / Déconnection : tournevis plat
- [ue] tension assignée d'emploi : 800 V conformément à EN/IEC 60947-7-1 / 600 V UL / 600 V CSA
- [ie] courant assigné d'emploi : 24 A conformément à EN/IEC 60947-7-1 / 20 A UL / 20 A CSA
- Matière : Polyamide 6/6 (boîtier isolant)
- Perte diélectrique : 0.01 à 1 MHz conformément à IEC 60250 / 0.01 à 1 MHz conformément à VDE 0303-T4
- Constante diélectrique : 3.7 à 1 MHz
- Résistivité : 10000 M'.m conformément à IEC 60093 / 10000 M'.m conformément à VDE 0303-T30
- Résistance de surface : 1000 G' conformément à IEC 60093 / 1000 G' conformément à VDE 0303-T30
- Résistance à ramper : 500 CTI (> 400 kB) conformément à IEC 60093 / 500 CTI (> 400 kB) conformément à VDE 0303-T30
- Tenue à la flamme : V0, épaisseur0.8 mm conformément à UL 94
- Masse du produit : 5.6 g
- Compatibilité de gamme : Prisma - G / Prisma - P / Pragma / Prisma - PH / Prisma - Pack / Spacial / Kaedra / TeSys
- Compatibilité produit : Enveloppes Spacial
Référence Schneider Electric NSYTRR22 / SCHNSYTRR22
Caractéristiques techniques du produit :
| Bloc de jonction traversant | |
|---|---|
| Mode de pose | Profilé chapeau 35 mm |
| Couleur | Gris |
| Tension assignée (ue) | 800,0 V |
| Longueur | 48,5 mm |
| Température d'utilisation | 130,0 °C |
| Température d'utilisation | -40 °C |
| Classe d'inflammabilité du matériau isolant selon ul 94 | V0 |
| Largeur/dimension | 5,2 mm |
| Hauteur en cas de type de montage le plus bas possible | 36,5 mm |
| Plaque de fermeture requise | Oui |
| Finition raccordement électrique 1 | Raccordement par borne à ressort |
| Finition raccordement électrique 2 | Raccordement par borne à ressort |
| Nombre d'étages | 1,0 |
| Nombre de positions de serrage par étage | 2,0 |
| Étages reliés à l'intérieur | Non |
| Section de raccordement cable rigide | 4,0 mm² |
| Section de raccordement cable rigide | 4 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 2,5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 0,2 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 2,5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 2,5 mm² |
| Section de raccordement cable souple | 2,5 mm² |
| Section de raccordement cable souple | 0,08 mm² |
| Matériau du corps isolant | Thermoplastique |
| Position de raccordement | Au-dessus |
| Courant assigné in | 24,0 A |
| Finition antidéflagrante 'ex e' | Oui |
| Largeur | 5,2 mm |
| Hauteur | 36,5 mm |
| Profondeur | 48,5 mm |
