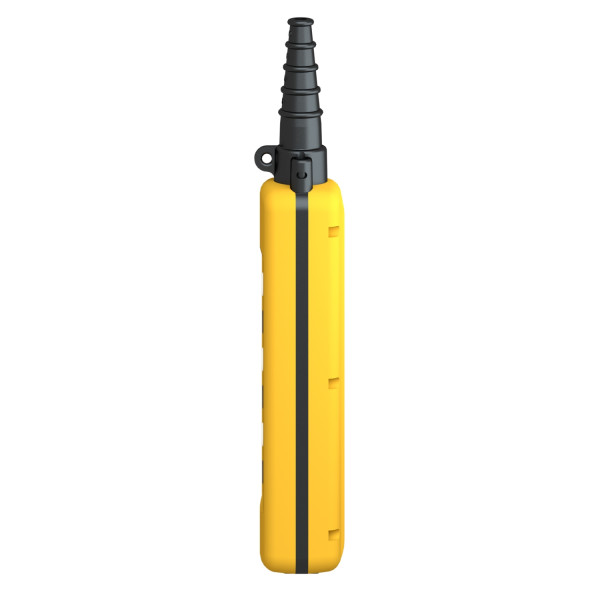

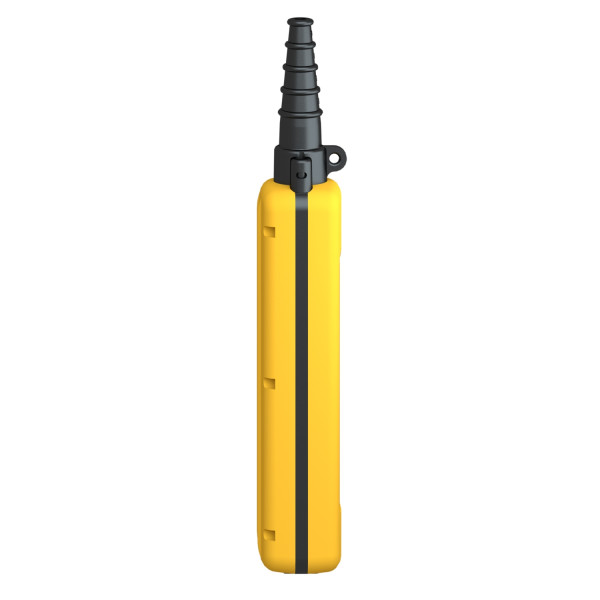

Boîte pendante xaca 6 poussoirs

SCHXACA681 - Schneider Electric

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Poste de commande pendant
• Nom station de contrôle : XACA
• Type de station de contrôle : Double isolation
• Matière du coffret : Polypropylène
• Type de circuit : Télécommande
• Type de coffret : Complet, prêt à utiliser
• Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
• Composition de poste de commande : 6 boutons-poussoirs
• Type de bouton de commande : First push-button 1 NC + 1 NO raise, slow
• Nom du bloc de contact : ZB2BE102 + ZB2BE101 pour toutes les instructions
• Vérrouillage mécanique : Avec interverrouillage mécanique entre paires

• Couleur station de contrôle : Jaune
• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...1 x 2,5 mm² sans embout
• Durée de vie mécanique : 1000000 cycle
• Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 8...26 mm
• Désignation code des contacts : Q600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 500 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action dépendante
• Résistance entre bornes : <= 25 M'
• Force d'actionnement : 13 N for push-button
• Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
• Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
• Description des bornes iso n°1 : (11-12)NC
• Identification connecteurs : (13-14)NO
• Masse du produit : 0.95 kg
