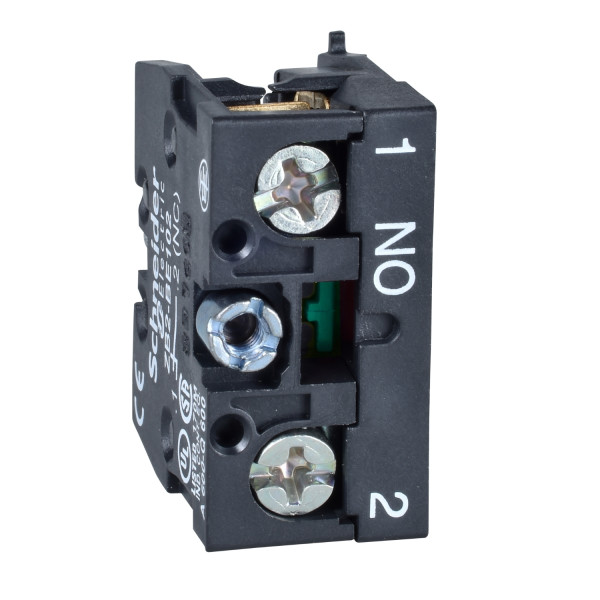

Bloc de contact à rappel 1 f harmony xac schneider – montage frontal
Référence : ZB2BE201
EAN : 3389110612547
Minimum de commande : 1
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Bloc de Contact à Rappel Harmony XAC Schneider
Ce bloc de contact Harmony XAC, de la marque Schneider Electric, est un dispositif de commande servant à déclencher la mise en marche ou arrêt d’un appareil ou d’un mécanisme. Il permet l’allumage ou l’extinction forcée d’un appareil grâce à son contact échelonné, à action dépendante. Ce dispositif possède un contact fermé, avec un rappel à ressort pour assurer la gestion d’un circuit de puissance alternatif ou continu. Ce bloc de contact est en mesure de contrôler un appareil d’une puissance allant jusqu’à 65 W, sur un circuit de 240 à 600 V. Il est à monter directement sur le front de l’appareil à commander, à l’aide de ses borniers à vis-étrier.
Les + du produit :
- Raccordement par vis-étrier
- Doté d’une protection contre les chocs électriques
Caractéristiques principales :
- Gamme de produits : Harmony XAC
- Fonction produit : Bloc de contacts
- Nom de composant : ZB2
- Type de circuit : Télécommande
- Application du bloc de contact : Opérateur vers bas / haut
- Type du bloc de contact : Unique
- Type d'unité de commande : Rappel à ressort
- Accessoires associés : XACA
- Description des contacts : 1 "F"
- Montage du bloc : Montage avant
- Fonctionnement des contacts : À action dépendante / Échelonné
Caractéristiques complémentaires :
- Mode de raccordement : Borniers à vis-étrier (1 x 2,5mm²) avec ou sans emboutBorniers à vis-étrier (2 x 1,5 mm²) avec ou sans embout
- Durée de vie mécanique : 1000000 cycle
- Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 947-5-1 appendix AA600 AC-15, Ue = 600 V, Ie = 1.2 A conformément à IEC 947-5-1 appendix AQ600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 947-5-1 appendix AQ600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) se conformer à IEC 60947-1
- [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-1
- Résistance entre bornes :
- Effort d'actionnement : 13…15 N
- Protection contre les courts-circuits : Fusible de protection par 10 A gG (gl) cartouche fusible
- Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement: 3600 cyc/hà 120 V, facteur de charge = 0.5 conformément à IEC 60947-5-148 W DC-13 pour 1000000 cycle, cadence de fonctionnement: 3600 cyc/hà 48 V, facteur de charge = 0.5 conformément à IEC 60947-5-165 W DC-13 pour 1000000 cycle, cadence de fonctionnement: 3600 cyc/hà 24 V, facteur de charge = 0.5 conformément à IEC 60947-5-1
- Description des bornes iso n°1 : (13-14)NO_CL
- Poids : 0,015 kg
Caractéristiques techniques du produit :
Bloc de contact auxiliaire | |
---|---|
Mode de pose | Fixation frontale |
Modèle | Relevable et intégrable |
Douille | Sans |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Finition du raccordement électrique | Raccordement à vis |
Nombre de contacts en tant que contacts à fermeture | 1 |
Nombre d'interrupteurs de signal d'erreur | 0 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
