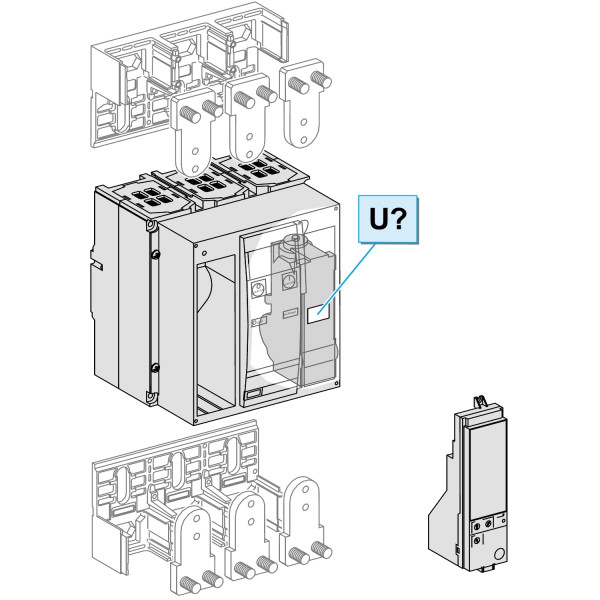

Schneider electric bloc de coupure compact ns1600h 1600 a 4p fixe
SCH33315 - Schneider Electric
N/C
Marque : Schneider Electric
Référence : 33315
EAN : 3303430333159
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 33315
EAN : 3303430333159
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
Gamme de produits : NS630b...1600
Fonction produit : Bloc de coupure
Nom de l'appareil : Compact NS1600H
Fonction de l’appareil : Distribution
Nom de disjoncteur : Compact NS1600H
Nombre de pôles : 4P
Position du pôle neutre : Gauche
Type de réseau : CA
Codification du pouvoir de coupure : H
Aptitude au sectionnement : Oui se conformer à IEC 60947-2
Catégorie d'emploi : Catégorie B
Caractéristiques complémentaires :
Fréquence du réseau : 50/60 Hz
Type de commande : Mécanisme moteur
Mode d'installation : Fixe
Support de montage : Plaque arrière
Raccordement amont : Façade
Raccordement aval : Façade
In courant assigné d'emploi : 1600 A ( 50 °C )
[ui] tension d'isolement : 800 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV se conformer à IEC 60947-2
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à IEC 60947-2
Calibre ct disjoncteur : 1600 A
Pouvoir de coupure : Icu 42 kA à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2Icu 50 kA à 500/525 V CA 50/60 Hz conformément à IEC 60947-2Icu 65 kA à 440 V CA 50/60 Hz se conformer à IEC 60947-2Icu 70 kA à 220/240 V CA 50/60 Hz se conformer à IEC 60947-2Icu 70 kA à 380/415 V CA 50/60 Hz se conformer à IEC 60947-2
[ics] pouvoir de coupure de service : Ics 30 kA 500/525 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 22 kA 660/690 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 37 kA 220/240 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 37 kA 380/415 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 37 kA 440 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2
Type de protection : Sans protection
Durée de vie mécanique : 10000 cycle se conformer à IEC 60947-2
Durée de vie électrique : 1000 cycle 690 V CA 50/60 Hz In se conformer à IEC 60947-22000 cycle 440 V CA 50/60 Hz In se conformer à IEC 60947-22000 cycle 690 V CA 50/60 Hz In/2 se conformer à IEC 60947-25000 cycle 440 V CA 50/60 Hz In/2 se conformer à IEC 60947-2
Pas de raccordement : 70 mm
[icw] courant assigné de courte durée admissible : 19.2 kA ( 1 s ) se conformer à IEC 60947-2
Protection instantanée intégrée : 40 kA
Hauteur : 327 mm
Largeur : 280 mm
Profondeur : 147 mm
Gamme de produits : NS630b...1600
Fonction produit : Bloc de coupure
Nom de l'appareil : Compact NS1600H
Fonction de l’appareil : Distribution
Nom de disjoncteur : Compact NS1600H
Nombre de pôles : 4P
Position du pôle neutre : Gauche
Type de réseau : CA
Codification du pouvoir de coupure : H
Aptitude au sectionnement : Oui se conformer à IEC 60947-2
Catégorie d'emploi : Catégorie B
Caractéristiques complémentaires :
Fréquence du réseau : 50/60 Hz
Type de commande : Mécanisme moteur
Mode d'installation : Fixe
Support de montage : Plaque arrière
Raccordement amont : Façade
Raccordement aval : Façade
In courant assigné d'emploi : 1600 A ( 50 °C )
[ui] tension d'isolement : 800 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV se conformer à IEC 60947-2
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à IEC 60947-2
Calibre ct disjoncteur : 1600 A
Pouvoir de coupure : Icu 42 kA à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2Icu 50 kA à 500/525 V CA 50/60 Hz conformément à IEC 60947-2Icu 65 kA à 440 V CA 50/60 Hz se conformer à IEC 60947-2Icu 70 kA à 220/240 V CA 50/60 Hz se conformer à IEC 60947-2Icu 70 kA à 380/415 V CA 50/60 Hz se conformer à IEC 60947-2
[ics] pouvoir de coupure de service : Ics 30 kA 500/525 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 22 kA 660/690 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 37 kA 220/240 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 37 kA 380/415 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2Ics 37 kA 440 V CA 50/60 Hz opération électrique se conformer à IEC 60947-2
Type de protection : Sans protection
Durée de vie mécanique : 10000 cycle se conformer à IEC 60947-2
Durée de vie électrique : 1000 cycle 690 V CA 50/60 Hz In se conformer à IEC 60947-22000 cycle 440 V CA 50/60 Hz In se conformer à IEC 60947-22000 cycle 690 V CA 50/60 Hz In/2 se conformer à IEC 60947-25000 cycle 440 V CA 50/60 Hz In/2 se conformer à IEC 60947-2
Pas de raccordement : 70 mm
[icw] courant assigné de courte durée admissible : 19.2 kA ( 1 s ) se conformer à IEC 60947-2
Protection instantanée intégrée : 40 kA
Hauteur : 327 mm
Largeur : 280 mm
Profondeur : 147 mm
Référence Schneider Electric 33315 / SCH33315
Caractéristiques techniques du produit :
| Disjoncteur pour protection de transformateur, de générateur et d'installation | |
|---|---|
| Courant permanent nominal (iu) | 1600,0 A |
| Nombre de pôles | 4,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Oui |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 70,0 kA |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Non |
| Appareil complet avec unité de protection | Non |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Avec déclencheur à sous-tension intégré | Non |
