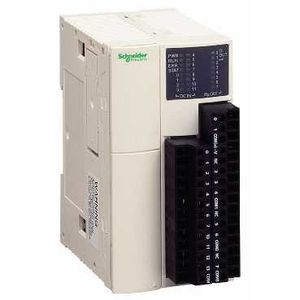

BASE UNIT DC,12 IN DC,8 OUT 6RLY-2TR,TBK

Description

• Gamme de produits : Twido
• Type de produit ou de composant : Embase modulaire contrôleur
• Nombre e/s tor : 20
• Nombre entrées tor : 12
• Type d'entrée tor : Dissipation ou source
• Tension entrées tor : 24 V
• Type de tension d'entrée tor : C.c.
• Nombre sorties tor : 2 pour transistor (source) / 6 pour relais
• [us] tension d'alimentation : 24 V DC
• Nombre de module d'extension e/s : 7
• Emplacement disponible : 2
• Utilisation de l'emplacement : Cartouche mémoire de 32 K ou 64 K et 1 horloge temps réel

• Limites de la tension d'entrée : 20,4 à 26,4 V
• Courant d'entrée tor : 5 mA pour I0.0 to I0.1 / 5 mA pour I0.6 to I0.7 / 7 mA pour I0.2 to I0.5 / 7 mA pour I0.8 to I0.11
• Impédance d'entrée : 100000 Ohm
• Temps de filtrage : 150 µs pour I0,2 à I0,5 à phase 0 / 150 µs pour I0,8 à I0,11 à phase 0 / 35 µs pour I0.0 à I0.1 à phase 1 / 35 µs pour I0.6 à I0.7 à phase 1 / 40 µs pour I0,2 à I0,5 à phase 1 / 40 µs pour I0,8 à I0,11 à phase 1 / 45 µs pour I0,0 à I0,1 à phase 0 / 45 µs pour I0,6 à I0,7 à phase 0
• Isolement entre les voies et la logique interne : 1500 Vrms pendant 1 minute
• Résistance à l'isolement entre canaux : Aucun
• Tension de sortie tor : 24 V
• Limites de la tension de sortie : 20,4...28,8 V
• Courant par voie : 2 A pour sortie relais / 0.36 A pour sortie transistor
• Courant dans le commun de sortie : 1 A pour sortie transistor / 8 A pour sortie relais
• Temps de réponse : 5 µs pour Q0,0 à Q0,1 à phase 0 / 5 µs pour Q0,0 à Q0,1 à phase 1
• [ures] tension résiduelle : <= 1 V à phase 1
• Courant de fuite : 0.1 mA
• Protection surtension en sortie : 39 V
• Charge sur lampe à filament : 8 W
• Courant de pointe : <= 5 A pour sortie relais
• Courant de sortie tor : 300 mA
• Charge minimum : 0.1 mA
• Résistance de contact : <= 40000 µ'
• Courant de charge : 2 A à 240 V AC inductif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais / 2 A à 240 V AC résistif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais / 2 A à 30 V DC inductif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais / 2 A à 30 V DC résistif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais
• Durée de vie mécanique : >= 20000000 cycle pour sortie relais
• Durée de vie électrique : >= 100000 cycle pour sortie relais
• Consommation électrique : 30 mA à 5 V DC à phase 1 / 40 mA à 24 V DC à phase 1 / 5 mA à 5 V DC à phase 0
• Raccordement des e/s : Bornier débrochable à vis
• Nombre d'entrées/sorties : <= 132, bornier débrochable à vis avec module d'extension E/S / <= 188, bornier de raccordement avec bornes à ressort avec module d'extension E/S / <= 244, connecteur HE-10 avec module d'extension E/S
• Limites de la tension d'alimentation : 20.4...26.4 V
• Type de protection : Protection électrique avec fusible interne
• Puissance consommée en w : <= 19 W (base + module d'expansion)
• Courant à l'appel : <= 1 A pour sortie transistor / <= 50 A pour alimentation
• Résistance d'isolement : > 10 M' à 500 V, entre les bornes E/S et de terre / > 10 M' à 500 V, entre l'alimentation et les bornes de mise à la terre
• Mémoire programme : 3000 instructions / 6000 instructions avec la cartouche de mémoire de 64 K
• Temps exact pour exécuter une instruction de 1 kilo : 1 ms
• Système aérien : 0.5 ms
• Type de mémoire : RAM interne, 128 compteurs, pas de virgule flottante ni de fonctions trigonométriques / RAM interne, 128 minuteries, pas de virgule flottante ni de fonctions trigonométriques / RAM interne, 256 bits internes, pas de marge, pas de triangulation / RAM interne, 3000 mots internes, pas de virgule flottante ni de fonctions trigonométriques / RAM interne, mots doubles, pas de marge, pas de triangulation / RAM interne, marge, triangulation
• Type de pile : Lithium pour RAM interne, autonomie: 30 jours, temps de chargement = 15 H, durée de vie de la batterie = 10 an
• Type de connexion intégrée : Alimentation puissance / Connexion en série non isolée mini DIN, Modbus/character mode maître /esclave RTU/ASCII (RS485) half duplex, 38,4 kbit/s
• Nombre d'entrée de comptage : 2 canal(aux) à 20000 Hz 32 bits / 2 canal(aux) à 5000 Hz 16 bits
• Fonctions du mouvement : PWM/PLS 2 canal(aux) à 7 kHz
• Nombre entrées analogiques : 1
• Plage entrées analogiques : 0...10 V
• Résolution entrées analogiques : 9 bits
• Fonction complémentaire : Traitement de l'événement / PID
• Points de réglage analogiques : 1 point réglable de 0..0,1023
• Led d'état : 1 LED pour ERR / 1 LED pour STAT / 1 LED vert pour PWR / 1 LED vert pour RUN / 1 DEL par canal pour état E/S
• Largeur hors tout cao : 48 mm
• Hauteur hors tout cao : 95 mm
• Profondeur hors tout cao : 70 mm
• Description des bornes api n°1 : (0)IN_DIS#0 / (1)IN_DIS#1 / (10)IN_DIS#10 / (11)IN_DIS#11 / (2)IN_DIS#2 / (3)IN_DIS#3 / (4)IN_DIS#4 / (5)IN_DIS#5 / (6)IN_DIS#6 / (7)IN_DIS#7 / (8)IN_DIS#8 / (9)IN_DIS#9 / (COM)COM_NEG#0-11 / ALT / TB_1
• Description des bornesapi n°2 : (0)IN_DIS#0 / (1)IN_DIS#1 / (10)IN_DIS#10 / (11)IN_DIS#11 / (2)IN_DIS#2 / (3)IN_DIS#3 / (4)IN_DIS#4 / (5)IN_DIS#5 / (6)IN_DIS#6 / (7)IN_DIS#7 / (8)IN_DIS#8 / (9)IN_DIS#9 / (COM)COM_POS#0-11 / ALT_1 / TB_1
• Description des bornes api n°3 : (0)OUT_DIS#0 / (1)OUT_DIS#1 / (2)OUT_DIS#2 / (3)OUT_DIS#3 / (4)OUT_DIS#4 / (5)OUT_DIS#5 / (6)OUT_DIS#6 / (7)OUT_DIS#7 / (COM0)COM0_POS#0-1 / (COM1)COM1#2-4 / (COM2)COM2#5-6 / (COM3)COM3#7 / (NC)UNUSED / (V-)PW_NEG / TB_2
• Masse du produit : 0.185 kg
