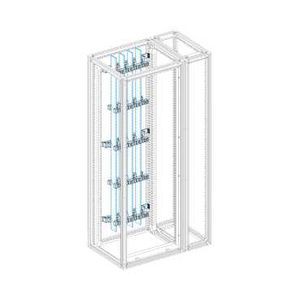

Schneider Electric Barre Perforee Jdb V.60X5

Description

• Gamme : Linergy
• Nom du produit : BS
• Type de produit ou de composant : Jeu de barres cuivre
• Description du jeu de barre : Barre plate

• Compatibilité de gamme : Prisma - P
• Position du jeu de barre : Lateral / Rear
• Sens d'installation : Vertical
• Description du coffret/armoire : Cubicle : 650 mm / Cubicle : 650 + 150 mm
• [ie] courant assigné d'emploi : 800 A à 35 °C
• [icw] courant assigné de courte durée admissible : <= 15 kA (1 s) pour 3 supports (lateral position) / > 15...30 kA (1 s) pour 5 supports (lateral position) / > 30...40 kA (1 s) pour 7 supports (lateral position) / <= 15 kA (1 s) pour 3 supports (rear position) / > 15...30 kA (1 s) pour 5 supports (rear position) / > 30...40 kA (1 s) pour 7 supports (rear position)
• Courant admissible : 800 A à 35 °C : <= IP31 / 750 A à 35 °C : > IP31
• Section du jeu de barre : 60 x 5 mm
• Longueur : 1675 mm
• Type de connexion avec le jeu de barres : Trou taraudé Ø 10 mm
• Pas de raccordement : Raccordement tous les 25 mm
• Épaisseur : 5 mm
