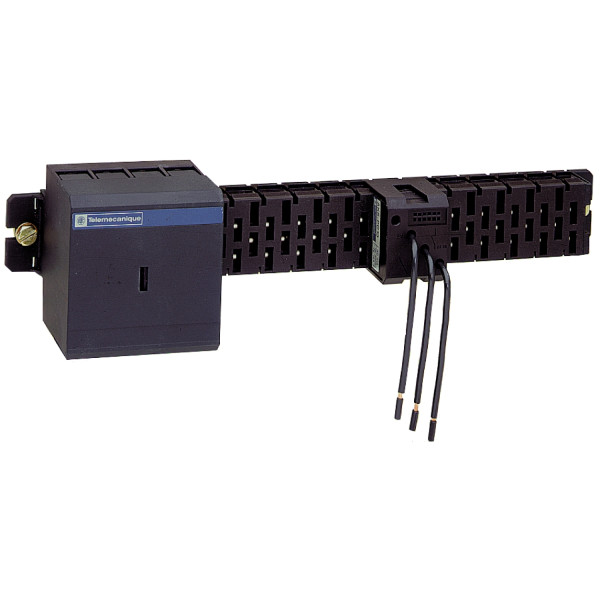

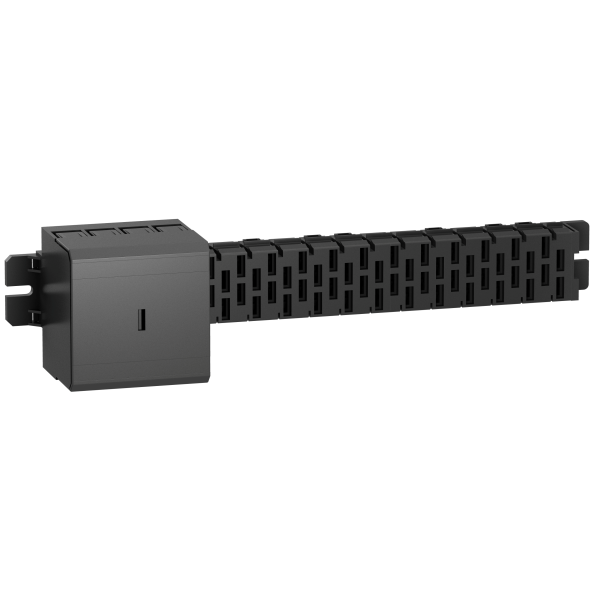

Schneider electric jdb tri n 160a lg664mm
166.97 € TTC
Marque : Schneider Electric
Référence : AK5JB146
EAN : 3389110588989
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : AK5JB146
EAN : 3389110588989
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 333 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique AK5JB146
- Gamme : Linergy
- Nom du produit : HK
- Type de produit ou de composant : Jeu de barres
- Nombre de dérivations : 30
- Longueur de barre : 668 mm
- Largeur du coffret/armoire en mm : 800 mm
- Type de réseau : AC
- [ie] courant assigné d'emploi : 160 A à 35 °C
- [ue] tension assignée d'emploi : 400 V (branchement et débranchement à vide, avec l'alimentation activée) conformément à IEC 60439-1 / 480 V (branchement et débranchement à vide, avec l'alimentation activée) conformément à CSA / 480 V (branchement et débranchement à vide, avec l'alimentation activée) conformément à UL / 600 V (branchement et débranchement, avec alimentation désactivée) conformément à CSA / 600 V (branchement et débranchement, avec alimentation désactivée) conformément à UL / 690 V (branchement et débranchement, avec alimentation désactivée) conformément à IEC 60439-1
- Nombre de conducteurs : 4
- Fréquence du réseau : 50/60 Hz
- [ui] tension assignée d'isolement : 600 V conformément à UL / 690 V conformément à IEC 60439-1 / 600 V conformément à CSA
- Courant de crête : 25 kA
- Type de protection : Fusibles aM (In = 160 A, Isc = 100 kA, Ie = 160 A) / Fusibles gF (In = 160 A, Isc = 100 kA, Ie = 160 A) / Disjoncteur NS160H (In = 160 A, Isc = 36 kA, Ie = 160 A) / Disjoncteur NS160H (In = 160 A, Isc = 70 kA, Ie = 160 A)
- Mode de raccordement : Connecteur, 2.5...70 mm² souple câble avec extrémité de câble / Connecteur, 2.5...70 mm² rigide câble
- Couple de serrage : 10 N.m
- Position de montage : Horizontal montage / Vertical montage utilisation de l'arrêt latéral AK5BT01 sur les platines de montage AK5PA
- Tenue à la flamme : V0 conformément à UL 94
- Masse du produit : 1.3 kg
Ancien produit : Telemecanique AK5JB146
Référence Schneider Electric AK5JB146 / SCHAK5JB146
Caractéristiques techniques du produit :
Jeu de barres | |
---|---|
Largeur | 80,0 mm |
Modèle | Other |
Hauteur | 84,0 mm |
Flexible | Non |
Longueur | 668,0 mm |
Courant assigné in | 160,0 A |
Couleur | Gris |
Largeur | 82 mm |
Modèle | Unique |
Hauteur | 81 mm |
Flexible | Non |
Numéro ral | 7021 |
Nombre de conducteurs (sans mise à la terre) | 4 |
Nombre de pôles | 4 |
Longueur | 668 mm |
Indice de protection (ip) | Ip20 |
Tension assignée à ca 50 hz | 690 V |
Tension assignée à ca 50 hz | 400 V |
Nombre de points de dérivation | 30 |
Courant assigné ca 50 hz | 160 A |
Longueur de la boîte de rail | 668 mm |
