Schneider electric as-i module

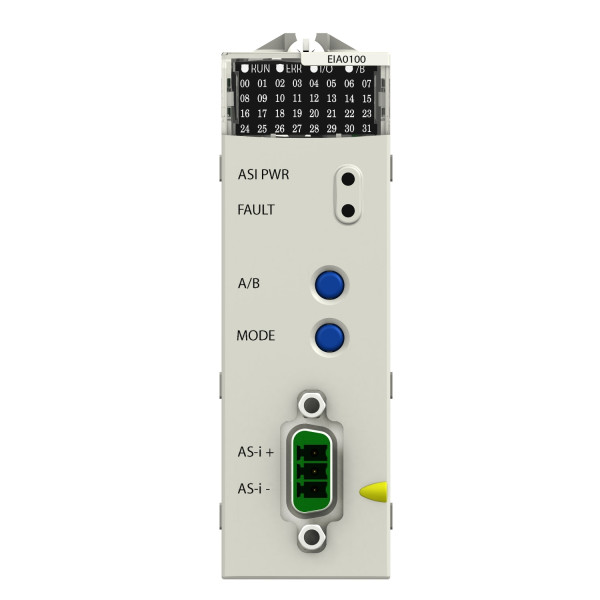

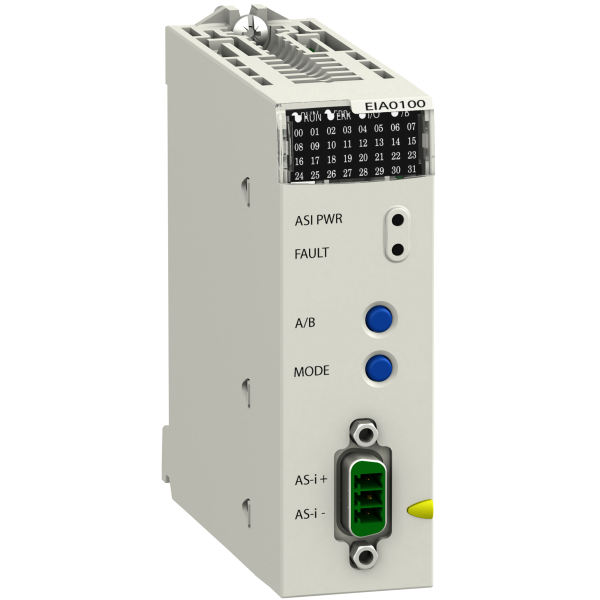

SCHBMXEIA0100 - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module maitre
• Profil as-interface : M4 (profil maître) / S7.3 (profil esclave) / S7.A.7 (profil esclave) / S7.A.A (profil esclave) / S7.A.8 (profil esclave) / S7.A.9 (profil esclave) / S6.0 (profil esclave)
• Adressage : Normal et étendu

• Temps de cycle : 5 ms pour 31 / 10 ms pour 62
• Raccordement électrique : 1 connecteur mâle SUB-D 3 broches
• Nombre d'esclaves : 124 esclave(s) pour entrées et sorties numériques - standard / 124 esclave(s) pour entrées et sorties analogiques - standard / 496 esclave(s) pour entrées et sorties numériques - prolongé / 124 esclave(s) pour entrées et sorties analogiques - prolongé
• Longueur de câble : <= 100 m / <= 200 m avec extension de ligne / <= 300 m avec 2 répéteurs / <= 500 m avec 2 répéteurs et maître au milieu
• Signalisation locale : 1 DEL pour erreur / 1 DEL vert pour module actif (RUN) / 1 DEL RED pour erreur module (ERR) / 1 DEL vert pour affiche le groupe de 31 esclaves (A/B) / 1 DEL RED pour erreur de module E/S (E/S) / 32 DEL pour diagnostique AS-Interface et chaque esclave / 1 DEL vert pour alimentation externe présente / 1 DEL RED pour défaut de ligne / 1 DEL pour ASI power
• Consommation électrique : 160 mA à 3,3 V DC
• Format du module : Standard
• Masse du produit : 0.34 kg
