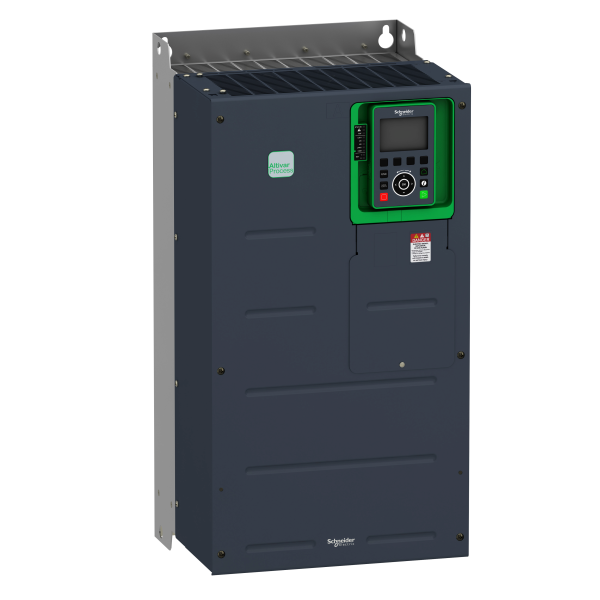

Altivar process - variateur de vitesse - 90kw - 500/690v - ip21

SCHATV930D90Y6 - Schneider Electric

Caractéristiques principales :

Gamme de produits : Altivar Process ATV900
Fonction produit : Variateur de vitesse
Fonction de l’appareil : Application industrielle
Nom abrégé de l'appareil : ATV930
Variante : Version standardAvec hacheur de freinage
Destination du produit : Moteurs asynchronesMoteurs synchrones
Mode d'installation : Montage au mur
Filtre cem : Intégré se conformer à EN/IEC 61800-3 catégorie C3 avec 25 m câble moteur maxi
Degré de protection ip : IP00 se conformer à IEC 60529IP00 se conformer à IEC 61800-5-1IP20 se conformer à IEC 60529 avec kit VW3A9706IP20 se conformer à IEC 61800-5-1 avec kit VW3A9706
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 500 à 690 V (- 15...10 %)
Puissance moteur kw : 55 kW à 500 V (surcharge importante)75 kW à 690 V (surcharge importante)75 kW à 500 V (surcharge faible)90 kW à 690 V (surcharge faible)
Puissance moteur hp : 75 hp à 500 V (surcharge importante)100 hp à 690 V (surcharge importante)100 hp à 500 V (surcharge faible)125 hp à 690 V (surcharge faible)
Courant de ligne : 87,7 A à 690 V (surcharge importante)107,3 A à 500 V (surcharge faible)82,7 A à 500 V (surcharge importante)99,4 A à 690 V (surcharge faible)
Lcc présumé de ligne : 70 kA
Puissance apparente : 104,8 kVA à 690 V (surcharge importante)118,8 kVA à 690 V (surcharge faible)
Courant de sortie permanent : 83 A à 2.5 kHz (surcharge importante)83 A à 2.5 kHz (surcharge importante)108 A à 2.5 kHz (surcharge faible)
Courant transitoire maximum : 124,5 A pendant 60 s (surcharge importante)124,5 A pendant 60 s (surcharge importante)129,6 A pendant 60 s (surcharge faible)
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanent
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 2,5 kHz
Fréquence de commutation : 2,5…4.9kHz avec réduction de courant1...4,9 kHz réglable
Fonction de sécurité : STO (suppression sûre du couple) SIL 3
Type d'entrée numérique : 16 vitesses programmées
Protocole de communication : Ethernet IPModbus sérieModbus TCP
Carte d’options : Position A : module de communication pour Profibus DP V1Position A : module de communication pour ProfinetPosition A : module de communication pour DeviceNetPosition A : module de communication pour chaînage CANopen RJ45Position A : module de communication pour CANopen SUB-D 9Position A : module de communication pour CANopen bornes à visPosition A : module de communication pour EtherCATPosition A/position B/position C : module d'extension E/S digital et analogiquePosition A/position B/position C : module d'extension relaisPosition B : 5/12 V module codeur digitalPosition B : interface codeur analogiquePosition B : module interface codeur résolveur

Caractéristiques complémentaires :

Tension de sortie :
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour moteur à aimant permanent
Rampes d'accélération et décélération : S, U ou personnaliséRéglable linéairement de 0.01 ... 9999 s
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Moteur : protection thermiqueMoteur : safe torque offMoteur : perte de phase du moteurVariateur : protection thermiqueVariateur : safe torque offVariateur : surchauffeVariateur : surintensité entre phases de sortie et terreVariateur : surtension en sortieVariateur : protection contre les courts-circuitsVariateur : perte de phase du moteurVariateur : surtension sur le bus DCVariateur : surtension d'alimentation électriqueVariateur : sous-tension d'alimentation électriqueVariateur : perte de phase d'alimentation électriqueVariateur : survitesseVariateur : coupure sur le circuit de contrôle
Résolution en fréquence : Unité d'affichage : 0,1 HzEntrée analogique : 0.012/50 Hz
Raccordement électrique : Moteur, bornier à vis : 50 mm² (AWG 1)Contrôle, bornier à vis : 0,5…1,5 mm² (4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²)Bus DC, bornier à vis : 50 mm² (AWG 1)Entrée, bornier à vis : 50 mm² (AWG 1)
Type de connecteur : 2 RJ45 (sur bloc de contrôle) pour Ethernet IP/Modbus TCP1 RJ45 (sur bloc de contrôle) pour Modbus série
Interface physique : 2-fils RS 485 pour Modbus série
Trame de transmission : RTU pour Modbus série
Vitesse de transmission : 10/100 Mbit/s pour Ethernet IP/Modbus TCP4.8, 9.6, 19.2, 38.4 kbit/s for Modbus série
Mode d'échange : Half duplex, full duplex, auto-négociation pour Ethernet IP/Modbus TCP
Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus série
Type de polarisation : Aucune impédance pour Modbus série
Nombre d'adresses : 1...247 pour Modbus série
Méthode d'accès : Esclave pour Modbus TCP
Alimentation : Alimentation externe pour entrées numériques : 24 V CC (19…30 V) courant Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V CC +/- 5 % courant Alimentation externe pour entrées numériques et STO : 24 V CC (21…27 V) courant
Signalisation locale : 3 mono/double couleur LED pour diagnostique local1 rouge LED pour présence de tension3 double couleur LED pour statut de la communication embarquée4 double couleur LED pour statut du module de communication
Largeur : 331 mm
Hauteur : 630 mm
Profondeur : 297 mm
Poids : 53 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension configurable par logiciel AI1, AI2, AI3 : 0...10 V CC impedance 30 kOhm, résolution 12 bitsCourant configurable par logiciel AI1, AI2, AI3 : 0…20 mA/4…20 mA impedance 250 Ohm, résolution 12 bits
Nombre d'entrées numériques : 10
Type d'entrée numérique : Programmable DI1…DI8 : 24 V DC (Programmable comme entrée en train d'impulsions DI7, DI8 0…30 kHz : 24 V DC (Couple de sécurité désactivé STOA, STOB : 24 V DC ( 2,2 kOhm
Compatibilité de l'entrée numérique : Entrée numérique STOA, STOB : niveau 1 PLC conforme à EN/IEC 61131-2Entrée numérique DI1…DI8 : niveau 1 PLC se conformer à EN/IEC 61131-2Entrée impulsion DI7, DI8 : niveau 1 PLC conforme à IEC 65A-68
Logique d'entrée numérique : STOA, STOB, logique positive (source) : 11 V (état 1)DI1…DI8, logique positive (source) : 11 V (état 1)DI1…DI8, logique négative (sink) : > 16 V (état 0) DI7, DI8, logique positive (source) : 2,5 V (état 1)
Nombre de sorties analogiques : 2
Type de sortie analogique : Tension configurable par logiciel AQ1, AQ2 : 0...10 V CC impedance 470 Ohm, résolution 10 bitsCourant configurable par logiciel AQ1, AQ2 : 0...20 mA impedance 500 Ohm, résolution 10 bits
Nombre sorties numériques : 2
Type de sortie numérique : Sortie numérique DQ+ : 0…1 kHz (Programmable comme une sortie impulsionnelle DQ+ : 0…30 kHz (Sortie numérique DQ- : 0…1 kHz (
Durée d'échantillonnage : Entrée numérique DI1…DI8 : 2 ms (+/- 0,5 ms)Entrée impulsion DI7, DI8 : 5 ms (+/- 1 ms)Entrée analogique AI1, AI2, AI3 : 1 ms (+/- 1 ms)Sortie analogique AQ1, AQ2 : 5 ms (+/- 1 ms)
Précision : Entrée analogique AI1, AI2, AI3 : +/- 0,6 % pour une variation de température de 60 °CSortie analogique AQ1, AQ2 : +/- 1 % pour une variation de température de 60 °C
Erreur de linéarité : Entrée analogique AI1, AI2, AI3 : +/- 0,15 % de la valeur maximaleSortie analogique AQ1, AQ2 : +/-0,2 %
Courant commuté maximum : Sortie relais R1 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 250 V ACSortie relais R1 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 30 V CCSortie relais R2, R3 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 250 V ACSortie relais R2, R3 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 30 V CCSortie relais R1 sur résistive charge (cos phi = 1) : 3 A à 250 V ACSortie relais R1 sur résistif charge (cos phi = 1) : 3 A à 30 V CCSortie relais R2, R3 sur résistif charge (cos phi = 1) : 5 A à 250 V ACSortie relais R2, R3 sur résistif charge (cos phi = 1) : 5 A à 30 V CC
Nombre de sorties relais : 3
Type de sortie relais : Relais configurable R1 : relais de défaut F/O durabilité électrique 100000 cycleRelais configurable R2 : relais de séquence NO durabilité électrique 1000000 cycleRelais configurable R3 : relais de séquence NO durabilité électrique 1000000 cycle
Durée d’actualisation : Sortie relais R1, R2, R3 : 5 ms (+/- 0,5 ms)
Courant commuté minimum : Sortie relais R1, R2, R3 : 5 mA à 24 V CC
Isolation : Entre raccordements de puissance et de contrôle
Degré de protection ip : IP21
