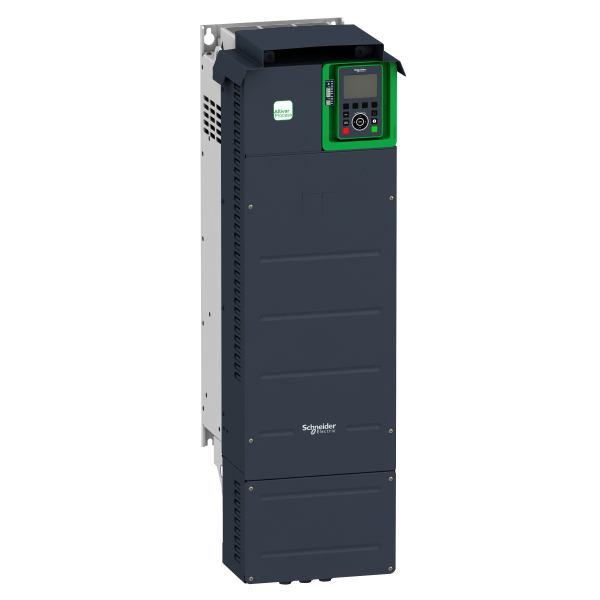

Altivar Process - Variateur - 55kw - 380/480v - Ip21 - Filtre Cem C2/c3
6102.04 € HT 7322.45 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 43-48 jours Délai estimatif
Jusqu'à 12000 points de fidélité en achetant ce produit
Description
Désignation :- Altivar Process - Variateur - 55kw - 380/480v - Ip21 - Filtre Cem C2/c3
- Gamme de produits : Altivar Process ATV900
- Fonction produit : Variateur de vitesse
- Fonction de l?appareil : Application industrielle
- Nom abrégé de l'appareil : ATV930
- Variante : Version standard
- Destination du produit : Moteurs asynchrones, Moteurs synchrones
- Mode d'installation : Montage au mur
- Filtre cem : Intégré conformément à EN/IEC 61800-3 catégorie C3 avec 150 m câble moteur maxi
- Degré de protection ip : IP21 conformément à IEC 61800-5-1, IP21 conformément à IEC 60529
- Degré de protection : UL type 1 conformément à UL 508C
- Type de refroidissement : Convection forcée
- Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
- Nombre de phases réseau : 3 phases
- [us] tension d'alimentation : 380...480 V (- 15...10 %)
- Puissance moteur kw : 55 kW (service normal), 45 kW (service sévère)
- Puissance moteur hp : 75 hp (service normal), 60 hp (service sévère)
- Courant de ligne : 97.2 Aà 380 V (service normal), 84.2 Aà 480 V (service normal), 81.4 Aà 380 V (service sévère), 71.8 Aà 480 V (service sévère)
- Lcc présumé de ligne : 50 kA
- Puissance apparente : 70 kVAà 480 V (service normal), 59.7 kVAà 480 V (service sévère)
- Courant de sortie permanent : 106 Aà 2.5 kHz (service normal), 88 Aà 2.5 kHz (service sévère)
- Courant transitoire maximum : 132 A pendant 60 s (service sévère), 127.2 A pendant 60 s (service normal)
- Profil de commande pour moteur asynchrone : Couple constant, Couple variable, Couple optimisé
- Profil contrôle moteur synchrone : Moteur à aimant permanent
- Fréquence de sortie du variateur de vitesse : 0.1...500 Hz
- Fréquence de découpage nominale : 2.5 kHz
- Fréquence de commutation : 2,5...8 kHz avec réduction de courant, 1...8 kHz réglable
- Fonction de sécurité : STO (safe torque off) SIL 3
- Type d'entrée tor : 16 vitesses programmées
- Protocole du port communication : Modbus série, Modbus TCP, Ethernet IP
- Carte d?options : Position A : module de communication pour Profibus DP V1, Position A : module de communication pour Profinet, Position A : module de communication pour DeviceNet, Position A : module de communication pour EtherCAT, Position A : module de communication pour chaînage CANopen RJ45, Position A : module de communication pour CANopen SUB-D 9, Position A : module de communication pour CANopen bornes à vis, Position A/position B/position C : module d'extension E/S digital et analogique, Position A/position B/position C : module d'extension relais, Position B : 5/12 V module codeur digital, Position B : interface codeur analogique, Position B : module interface codeur résolveur
- Tension de sortie : <= power supply voltage
- Compensation de glissement du moteur : Réglable, Automatique quelque soit la charge, Peut être supprimé, Indisponible en loi pour motor à aimant permanent
- Rampes d'accélération et décelération : À réglage linéaire séparé de 0,01 à 9000 s, S, U ou personnalisé
- Freinage d'arrêt : Par injection DC
- Type de protection : Moteur : protection thermique, Moteur : perte de phase du moteur, Variateur : protection thermique, Variateur : surchauffe, Variateur : surintensité entre phases de sortie et terre, Variateur : surtension en sortie, Variateur : protection contre les court-circuits, Variateur : perte de phase du moteur, Variateur : surtension sur le bus DC, Variateur : surtension d'alimentation électrique, Variateur : sous-tension d'alimentation électrique, Variateur : perte de phase d'alimentation électrique, Variateur : survitesse, Variateur : coupure sur le circuit de contrôle, Moteur : safe torque off, Variateur : safe torque off
- Résolution en fréquence : Unité d'affichage : 0,1 Hz, Entrée analogique : 0.012/50 Hz
- Raccordement électrique : Contrôle, bornier à vis : 0,5...1,5 mm² (AWG 20...AWG 16), Line side, bornier à vis : 70...120 mm² (AWG 1/0...250 kcmil), Moteur, bornier à vis : 70...120 mm² (AWG 1/0...250 kcmil), DC bus, bornier à vis : 70...120 mm² (AWG 1/0...250 kcmil)
- Type de connecteur : 2 RJ45 (sur bloc de contrôle) pour Ethernet IP/Modbus TCP, 1 RJ45 (sur bloc de contrôle) pour Modbus série
- Interface physique : 2-fils RS 485 pour Modbus série
- Trame de transmission : RTU pour Modbus série
- Vitesse de transmission : 10/100 Mbit/s pour Ethernet IP/Modbus TCP, 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus série
- Mode d'échange : Half duplex, full duplex, auto-négociation pour Ethernet IP/Modbus TCP
- Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus série
- Type de polarisation : Aucune impédance pour Modbus série
- Nombre d'adresses : 1...247 pour Modbus série
- Méthode d'accès : Esclave pour Modbus TCP
- Alimentation : Alimentation externe pour entrées numériques : 24 V DC (19...30 V) courant <= 1.25 mA (protection contre les surcharges et court-circuits), Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V DC +/- 5 % courant <= 10 mA (protection contre les surcharges et court-circuits), Alimentation externe pour entrées numériques et STO : 24 V DC (21...27 V) courant <= 200 mA (protection contre les surcharges et court-circuits)
- Signalisation locale : 3 LED(s) mono/double couleur pour diagnostique local, 5 LED(s) double couleur pour statut de la communication embarquée, 2 LED(s) double couleur pour statut du moduule de communication, 1 LED(s) rouge pour présence de tension
- Largeur : 290 mm
- Hauteur : 922 mm
- Profondeur : 325.5 mm
- Poids : 57.5 kg
- Nombre d'entrées analogiques : 3
- Type d'entrée analogique : Software-configurable voltage AI1, AI2, AI3: 0...10 V DC impedance 30 kOhm, resolution 12 bits, Courant configurable par logiciel AI1, AI2, AI3 : 0...20 mA impedance 250 Ohm, résolution 12 bits
- Nombre d'entrées logiques : 10
- Type d'entrée tor : Programmable DI1...DI8 : 24 V c.c. (<= 30 V) impedance 3.5 kOhm, Programmable comme entrée en train d'impulsions DI7, DI8 0...30 kHz : 24 V c.c. (<= 30 V), Couple de sécurité désactivé STOA, STOB : 24 V c.c. (<= 30 V) impedance > 2.2 kOhm
- Compatibilité de l'entrée numérique : Entrée numérique STOA, STOB : niveau 1 PLC conformément à EN/IEC 61131-2, Entrée numérique DI1...DI8 : niveau 1 PLC conformément à EN/IEC 61131-2, Entrée impulsion DI7, DI8 : niveau 1 PLC conformément à IEC 65A-68
- Logique d'entrée numérique : DI1...DI8, logique positive (source) : < 5 V (state 0) > 11 V (état 1), DI1...DI8, logique négative (sink) : > 16 V (state 0) < 10 V (état 1), DI7, DI8, logique positive (source) : < 0.6 V (state 0) > 2.5 V (état 1), STOA, STOB, logique positive (source) : < 5 V (state 0) > 11 V (état 1)
- Nombre de sorties analogiques : 2
- Type de sortie analogique : Tension configurable par logiciel AQ1, AQ2 : 0...10 V DC impedance 470 Ohm, résolution 10 bits, Courant configurable par logiciel AQ1, AQ2 : 0...20 mA impedance 500 Ohm, résolution 10 bits
- Nombre sorties numériques : 2
- Type de sortie tor : Sortie numérique DQ+ : 0...1 kHz (<= 30 V) DC, < 100 mA, Programmable as pulse output DQ+ : 0...30 kHz (<= 30 V) DC, < 20 mA, Sortie numérique DQ- : 0...1 kHz (<= 30 V) DC, < 100 mA
- Durée d'échantillonnage : Entrée numérique DI1...DI8[Espace]:[Espace]2 ms (+/- 0,5 ms), Pulse input DI7, DI8[Espace]:[Espace]5 ms (+/- 1 ms), Entrée analogique AI1, AI2, AI3[Espace]:[Espace]1 ms (+/- 1 ms), Sortie analogique AQ1, AQ2[Espace]:[Espace]5 ms (+/- 1 ms)
- Précision : Entrée analogique AI1, AI2, AI3 : +/- 0.6 % pour une variation de température de 60 °C, Sortie analogique AQ1, AQ2 : +/- 1 % pour une variation de température de 60 °C
- Erreur de linéarité : Entrée analogique AI1, AI2, AI3 : +/- 0,15 % de la valeur maximale, Sortie analogique AQ1, AQ2 : +/-0,2 %
- Nombre de sorties relais : 3
- Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF durabilité électrique 100000 cycle, Relais configurable R2 : relais de séquence NO durabilité électrique 1000000 cycle, Relais configurable R3 : relais de séquence NO durabilité électrique 1000000 cycle
- Durée d?actualisation : Sortie relais R1, R2, R3 : 5 ms (+/- 0,5 ms)
- Courant commuté minimum : Sortie relais R1, R2, R3 : 5 mAà 24 V DC
- Courant commuté maximum : Sortie relais R1 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 250 V AC, Sortie relais R1 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 30 V DC, Sortie relais R2, R3 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 250 V AC, Sortie relais R2, R3 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 30 V DC, Sortie relais R1 sur résistive charge (cos phi = 1) : 3 Aà 250 V AC, Sortie relais R1 sur résistive charge (cos phi = 1) : 3 Aà 30 V DC, Sortie relais R2, R3 sur résistive charge (cos phi = 1) : 5 Aà 250 V AC, Sortie relais R2, R3 sur résistive charge (cos phi = 1) : 5 Aà 30 V DC
- Isolation : Entre raccordements de puissance et de contrôle
- Degré de protection ip : IP21
Caractéristiques techniques
Largeur | 290,0 mm |
Hauteur | 922,0 mm |
Profondeur | 325,5 mm |
Avec élément de commande | Oui |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 0,0 |
Nombre d'interfaces matérielles en série rs-232 | 0,0 |
Nombre d'interfaces matérielles en série rs-422 | 0,0 |
Nombre d'interfaces matérielles en série rs-485 | 3,0 |
Nombre d'interfaces matérielles en série tty | 0,0 |
Nombre d'interfaces matérielles usb | 0,0 |
Nombre d'interfaces matérielles parallèles | 0,0 |
Nombre d'autres interfaces matérielles | 0,0 |
Avec interface optique | Oui |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Oui |
Protocole pris en charge pour can | Oui |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Non |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Oui |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Oui |
Indice de protection (ip) | Ip21 |
Avec prise pour ordinateur | Non |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Tension du secteur | 480,0 V |
Fréquence du secteur | 50/60 hz |
Fonctionnement possible à quatre quadrants | Oui |
Nombre d'interfaces matérielles profinet | 0,0 |
Type de convertisseur | Convertisseur u |
Nombre de phases de sortie | 3 |
Nombre de phases d'entrée | 3 |
Hacheur de freinage intégré | Non |
Convient pour environnement industriel | Oui |
Utilisation autorisée en zone résidentielle et commerciale | Oui |
Fréquence de sortie max. | 500,0 Hz |
Puissance utile max. en charge linéaire sous tension de sortie assignée | 55,0 kW |
Tolérance relative de tension du réseau symétrique | 10,0 % |
Tolérance relative de fréquence du réseau symétrique | 5,0 % |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Oui |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension de sortie max. | 480,0 V |
Courant de sortie nominal i2n | 106,0 A |
Supporte protocole bacnet | Non |
Nombre d’entrées numériques | 8,0 |
Nombre de sorties numériques | 1,0 |
Nombre d’entrées analogiques | 3,0 |
Nombre de sorties analogiques | 2,0 |
Puissance utile max. en charge quadratique sous tension de sortie assignée | 55,0 kW |
