Altivar Process - Variateur - 130kw - 380/480v - Ip00 - Sans Frein - Filtre Cem

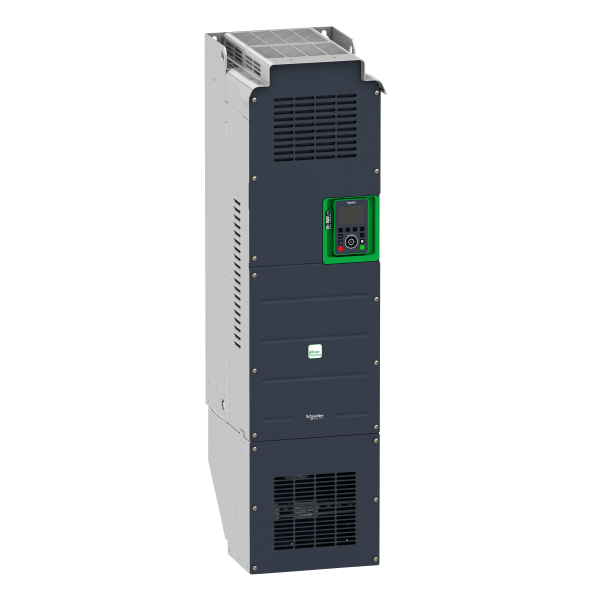

Altivar Process - Variateur - 130kw - 380/480v - Ip00 - Sans Frein - Filtre Cem

Photo(s) non contractuelle(s)

Altivar Process - Variateur - 130kw - 380/480v - Ip00 - Sans Frein - Filtre Cem

12648.29 € HT 15177.95 € TTC

Marque Schneider Electric

Référence ATV930C13N4C

EAN 3606480883460

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 53-58 jours Délai estimatif

Description

Désignation :
  • Altivar Process - Variateur - 130kw - 380/480v - Ip00 - Sans Frein - Filtre Cem
Caractéristiques principales :
  • Gamme de produits : Altivar Process ATV900
  • Fonction produit : Variateur de vitesse
  • Fonction de l?appareil : Application industrielle
  • Nom abrégé de l'appareil : ATV930
  • Variante : Version standard
  • Destination du produit : Moteurs asynchrones, Moteurs synchrones
  • Mode d'installation : Montage au mur
  • Filtre cem : Intégré conformément à EN/IEC 61800-3 catégorie C3 avec 150 m câble moteur maxi
  • Degré de protection ip : IP00 conformément à IEC 60529, IP00 conformément à IEC 61800-5-1, IP21 conformément à IEC 61800-5-1 avec kit VW3A9704, IP21 conformément à IEC 60529 avec kit VW3A9704
  • Type de refroidissement : Convection forcée
  • Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
  • Nombre de phases réseau : 3 phases
  • [us] tension d'alimentation : 380...480 V (- 15...10 %)
  • Puissance moteur kw : 132 kW (service normal), 110 kW (service sévère)
  • Puissance moteur hp : 200 hp (service normal), 150 hp (service sévère)
  • Courant de ligne : 237 Aà 380 V (service normal), 213 Aà 480 V (service normal), 201 Aà 380 V (service sévère), 165 Aà 480 V (service sévère)
  • Lcc présumé de ligne : 50 kA
  • Puissance apparente : 161.4 kVAà 480 V (service normal), 121.8 kVAà 480 V (service sévère)
  • Courant de sortie permanent : 250 Aà 2.5 kHz (service normal), 180 Aà 2.5 kHz (service sévère)
  • Courant transitoire maximum : 270 A pendant 60 s (service sévère), 300 A pendant 60 s (service normal)
  • Profil de commande pour moteur asynchrone : Couple constant, Couple variable, Couple optimisé
  • Profil contrôle moteur synchrone : Moteur à aimant permanent
  • Fréquence de sortie du variateur de vitesse : 0.1...500 Hz
  • Fréquence de découpage nominale : 2.5 kHz
  • Fréquence de commutation : 2,5...8 kHz avec réduction de courant, 1...8 kHz réglable
  • Fonction de sécurité : STO (safe torque off) SIL 3
  • Type d'entrée tor : 16 vitesses programmées
  • Protocole du port communication : Modbus série, Modbus TCP, Ethernet IP
  • Carte d?options : Position A : module de communication pour Profibus DP V1, Position A : module de communication pour Profinet, Position A : module de communication pour DeviceNet, Position A : module de communication pour EtherCAT, Position A : module de communication pour chaînage CANopen RJ45, Position A : module de communication pour CANopen SUB-D 9, Position A : module de communication pour CANopen bornes à vis, Position A/position B/position C : module d'extension E/S digital et analogique, Position A/position B/position C : module d'extension relais, Position B : 5/12 V module codeur digital, Position B : interface codeur analogique, Position B : module interface codeur résolveur
Caractéristiques complémentaires :
  • Tension de sortie : <= power supply voltage
  • Compensation de glissement du moteur : Réglable, Automatique quelque soit la charge, Peut être supprimé, Indisponible en loi pour motor à aimant permanent
  • Rampes d'accélération et décelération : À réglage linéaire séparé de 0,01 à 9000 s, S, U ou personnalisé
  • Freinage d'arrêt : Par injection DC
  • Type de protection : Moteur : protection thermique, Moteur : perte de phase du moteur, Variateur : protection thermique, Variateur : surchauffe, Variateur : surintensité entre phases de sortie et terre, Variateur : surtension en sortie, Variateur : protection contre les court-circuits, Variateur : perte de phase du moteur, Variateur : surtension sur le bus DC, Variateur : surtension d'alimentation électrique, Variateur : sous-tension d'alimentation électrique, Variateur : perte de phase d'alimentation électrique, Variateur : survitesse, Variateur : coupure sur le circuit de contrôle, Moteur : safe torque off, Variateur : safe torque off
  • Résolution en fréquence : Unité d'affichage : 0,1 Hz, Entrée analogique : 0.012/50 Hz
  • Raccordement électrique : Contrôle, bornier à vis : 0,5...1,5 mm² (AWG 20...AWG 16), Line side, bornier à vis : 2 x 70...3 x 120 mm² (AWG 2/0...300 kcmil), Moteur, bornier à vis : 2 x 70...3 x 120 mm² (AWG 2/0...300 kcmil), DC bus, bornier à vis : 2 x 95...3 x 120 mm² (AWG 2/0...300 kcmil)
  • Type de connecteur : 2 RJ45 (sur bloc de contrôle) pour Ethernet IP/Modbus TCP, 1 RJ45 (sur bloc de contrôle) pour Modbus série
  • Interface physique : 2-fils RS 485 pour Modbus série
  • Trame de transmission : RTU pour Modbus série
  • Vitesse de transmission : 10/100 Mbit/s pour Ethernet IP/Modbus TCP, 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus série
  • Mode d'échange : Half duplex, full duplex, auto-négociation pour Ethernet IP/Modbus TCP
  • Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus série
  • Type de polarisation : Aucune impédance pour Modbus série
  • Nombre d'adresses : 1...247 pour Modbus série
  • Méthode d'accès : Esclave pour Modbus TCP
  • Alimentation : Alimentation externe pour entrées numériques : 24 V DC (19...30 V) courant <= 1.25 mA (protection contre les surcharges et court-circuits), Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V DC +/- 5 % courant <= 10 mA (protection contre les surcharges et court-circuits), Alimentation externe pour entrées numériques et STO : 24 V DC (21...27 V) courant <= 200 mA (protection contre les surcharges et court-circuits)
  • Signalisation locale : 3 LED(s) mono/double couleur pour diagnostique local, 5 LED(s) double couleur pour statut de la communication embarquée, 2 LED(s) double couleur pour statut du moduule de communication, 1 LED(s) rouge pour présence de tension
  • Largeur : 320 mm
  • Hauteur : 852 mm
  • Profondeur : 393 mm
  • Poids : 82 kg
  • Nombre d'entrées analogiques : 3
  • Type d'entrée analogique : Software-configurable voltage AI1, AI2, AI3: 0...10 V DC impedance 30 kOhm, resolution 12 bits, Courant configurable par logiciel AI1, AI2, AI3 : 0...20 mA impedance 250 Ohm, résolution 12 bits
  • Nombre d'entrées logiques : 10
  • Type d'entrée tor : Programmable DI1...DI8 : 24 V c.c. (<= 30 V) impedance 3.5 kOhm, Programmable comme entrée en train d'impulsions DI7, DI8 0...30 kHz : 24 V c.c. (<= 30 V), Couple de sécurité désactivé STOA, STOB : 24 V c.c. (<= 30 V) impedance > 2.2 kOhm
  • Compatibilité de l'entrée numérique : Entrée numérique STOA, STOB : niveau 1 PLC conformément à EN/IEC 61131-2, Entrée numérique DI1...DI8 : niveau 1 PLC conformément à EN/IEC 61131-2, Entrée impulsion DI7, DI8 : niveau 1 PLC conformément à IEC 65A-68
  • Logique d'entrée numérique : DI1...DI8, logique positive (source) : < 5 V (state 0) > 11 V (état 1), DI1...DI8, logique négative (sink) : > 16 V (state 0) < 10 V (état 1), DI7, DI8, logique positive (source) : < 0.6 V (state 0) > 2.5 V (état 1), STOA, STOB, logique positive (source) : < 5 V (state 0) > 11 V (état 1)
  • Nombre de sorties analogiques : 2
  • Type de sortie analogique : Tension configurable par logiciel AQ1, AQ2 : 0...10 V DC impedance 470 Ohm, résolution 10 bits, Courant configurable par logiciel AQ1, AQ2 : 0...20 mA impedance 500 Ohm, résolution 10 bits
  • Nombre sorties numériques : 2
  • Type de sortie tor : Sortie numérique DQ+ : 0...1 kHz (<= 30 V) DC, < 100 mA, Programmable as pulse output DQ+ : 0...30 kHz (<= 30 V) DC, < 20 mA, Sortie numérique DQ- : 0...1 kHz (<= 30 V) DC, < 100 mA
  • Durée d'échantillonnage : Entrée numérique DI1...DI8[Espace]:[Espace]2 ms (+/- 0,5 ms), Pulse input DI7, DI8[Espace]:[Espace]5 ms (+/- 1 ms), Entrée analogique AI1, AI2, AI3[Espace]:[Espace]1 ms (+/- 1 ms), Sortie analogique AQ1, AQ2[Espace]:[Espace]5 ms (+/- 1 ms)
  • Précision : Entrée analogique AI1, AI2, AI3 : +/- 0.6 % pour une variation de température de 60 °C, Sortie analogique AQ1, AQ2 : +/- 1 % pour une variation de température de 60 °C
  • Erreur de linéarité : Entrée analogique AI1, AI2, AI3 : +/- 0,15 % de la valeur maximale, Sortie analogique AQ1, AQ2 : +/-0,2 %
  • Nombre de sorties relais : 3
  • Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF durabilité électrique 100000 cycle, Relais configurable R2 : relais de séquence NO durabilité électrique 1000000 cycle, Relais configurable R3 : relais de séquence NO durabilité électrique 1000000 cycle
  • Durée d?actualisation : Sortie relais R1, R2, R3 : 5 ms (+/- 0,5 ms)
  • Courant commuté minimum : Sortie relais R1, R2, R3 : 5 mAà 24 V DC
  • Courant commuté maximum : Sortie relais R1 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 250 V AC, Sortie relais R1 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 30 V DC, Sortie relais R2, R3 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 250 V AC, Sortie relais R2, R3 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 30 V DC, Sortie relais R1 sur résistive charge (cos phi = 1) : 3 Aà 250 V AC, Sortie relais R1 sur résistive charge (cos phi = 1) : 3 Aà 30 V DC, Sortie relais R2, R3 sur résistive charge (cos phi = 1) : 5 Aà 250 V AC, Sortie relais R2, R3 sur résistive charge (cos phi = 1) : 5 Aà 30 V DC
  • Isolation : Entre raccordements de puissance et de contrôle
  • Degré de protection ip : IP21

Les avis clients

Caractéristiques techniques

Largeur 320,0 mm
Hauteur 852,0 mm
Profondeur 393,0 mm
Avec élément de commande Oui
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles industrial ethernet 0,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 3,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 0,0
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Oui
Indice de protection (ip) Ip00
Avec prise pour ordinateur Non
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 480,0 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Oui
Nombre d'interfaces matérielles profinet 0,0
Type de convertisseur Convertisseur u
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Oui
Fréquence de sortie max. 500,0 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 132,0 kW
Tolérance relative de tension du réseau symétrique 10,0 %
Tolérance relative de fréquence du réseau symétrique 5,0 %
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Oui
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 480,0 V
Courant de sortie nominal i2n 250,0 A
Supporte protocole bacnet Non
Nombre d’entrées numériques 8,0
Nombre de sorties numériques 1,0
Nombre d’entrées analogiques 3,0
Nombre de sorties analogiques 2,0
Puissance utile max. en charge quadratique sous tension de sortie assignée 132,0 kW
