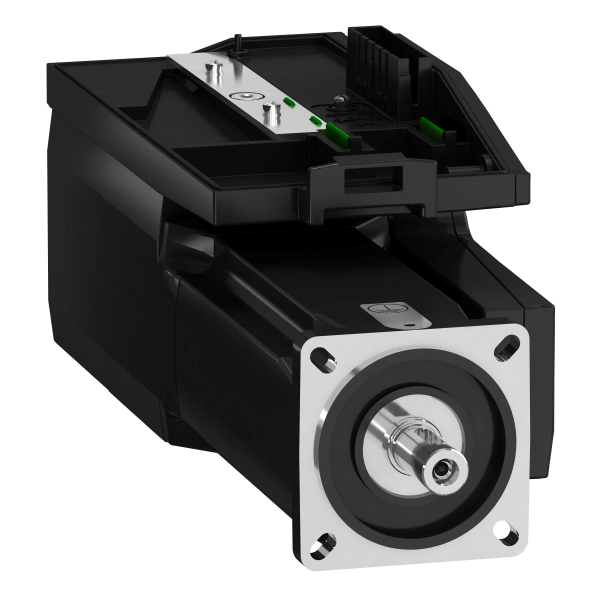

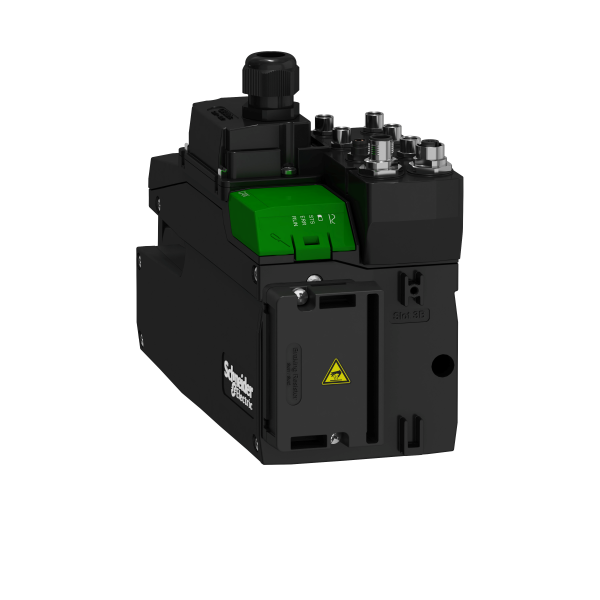

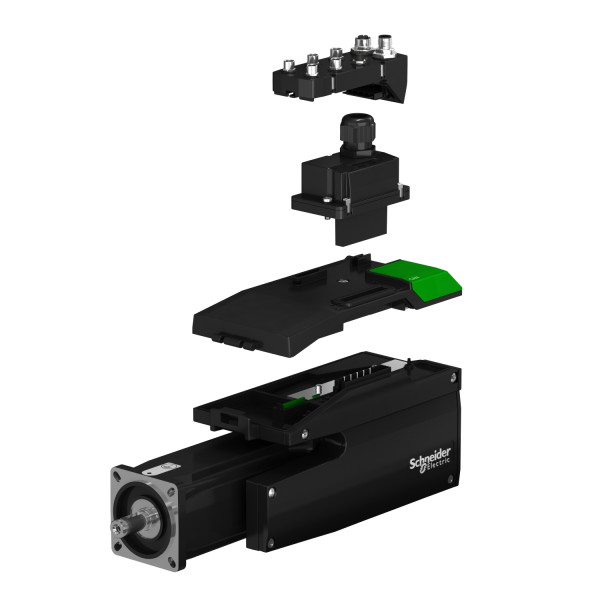

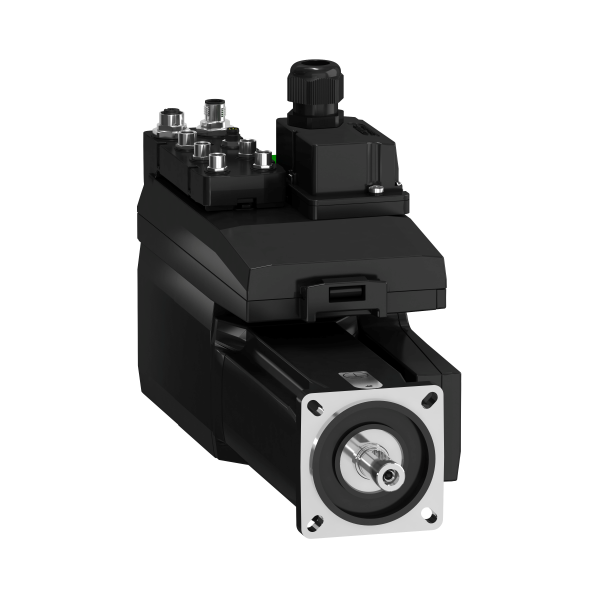

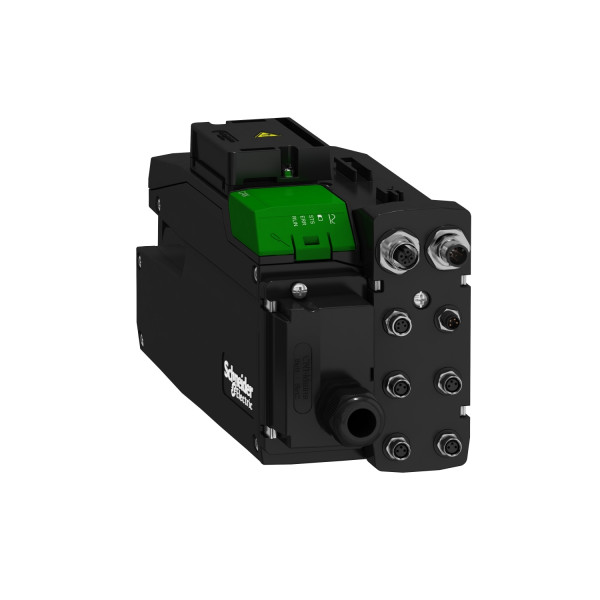

Mot 3p 70mm ip54 790w lis enc mon 16
SCHBMI0702P06A - Schneider Electric
2259.30 € TTC
Eco participation : 0.28 €
Eco participation : 0.28 €
Marque : Schneider Electric
Référence : BMI0702P06A
EAN : 3606485375687
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMI0702P06A
EAN : 3606485375687
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 4518 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 51-56 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Ancien produit : Telemecanique BMI0702P06A
- Compatibilité de gamme : Lexium 32i
- Type de produit ou de composant : Servo motor with power stage
- Nom abrégé d'appareil : BMI
- Maximum mechanical speed : 8000 Tr/mn
- [us] tension d'alimentation : 208...480 V (- 15...10 %)
- Limites de la tension d'alimentation : 208...480 V
- Nombre de phases réseau : Triphasé
- Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
- Limites de fréquence réseau : 47.5...63 Hz
- Filtre cem : Intégré
- Courant de sortie permanent : 2 A à 8 kHz
- Courant de sortie de crête 3s : 6 A à 400 V pour 3 s
- Courant continu à l'arrêt : 2 A
- Couple continu à l'arrêt : 2.48 N.m à 208...480 V, triphasé
- Couple crête à l'arrêt : 6.8 N.m à 208 V, triphasé / 6.8 N.m à 400 V, triphasé / 6.8 N.m à 480 V, triphasé
- Puissance de sortie nominale : 400 W à 208 V, triphasé / 800 W à 400 V, triphasé / 900 W à 480 V, triphasé
- Couple nominal : 2.4 N.m à 208 V, triphasé / 2.2 N.m à 400 V, triphasé / 2 N.m à 480 V, triphasé
- Vitesse nominale : 1800 rpm à 208 V, triphasé / 3600 rpm à 400 V, triphasé / 4400 rpm à 480 V, triphasé
- Courant maximal irms : 9.6 A à 208 V, triphasé / 9.6 A à 400 V, triphasé / 9.6 A à 480 V, triphasé
- Compatibilité produit : LXM32i Unité de contrôle variateur (CANopen) / LXM32i Unité de contrôle variateur (EtherCAT)
- Extrémité d'arbre : Inexploité
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 11 mm
- Longueur de l'axe : 23 mm
- Type de rétroaction : Absolute single turn SinCos Hiperface
- Résolution du retour vitesse : 32768 points/tour
- Frein de parking : Sans
- Support de montage : Bride conforme à la norme internationale
- Taille bride moteur : 70 mm
- Raccordement électrique : Connecteur pour carte de circuit imprimé
- Constante de couple : 1.15 N.m/A à 20 °C
- Constante de fem arrière : 77.18 V/krpm à 20 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 1.13 kg.cm²
- Résistance du stator : 8.89 Ohm à 20 °C
- Inductance du stator : 25.75 mH à 20 °C
- Constante de temps électrique du stator : 2.9 ms à 20 °C
- Force radiale maximale fr : 390 N à 6000 Tr/mn / 410 N à 5000 Tr/mn / 450 N à 4000 Tr/mn / 490 N à 3000 Tr/mn / 560 N à 2000 Tr/mn / 710 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Type de refroidissement : Convection naturelle
- Longueur : 268 mm
- Nombre de taille moteur : 2
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 75...82 mm
- Distance shaft shoulder-flange : 2.5 mm
Ancien produit : Telemecanique BMI0702P06A
Référence Schneider Electric BMI0702P06A / SCHBMI0702P06A
Caractéristiques techniques du produit :
| Moteur électrique | |
|---|---|
| Modèle | Moteur synchrone triphasé |
| Tension assignée (ue) | 220,0 V |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 2,48 kN |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 6,0 A |
| Nombre de phases | 3,0 |
| Fréquence assignée | 60,0 Hz |
| Fréquence assignée | 60 Hz |
| Température d'utilisation | 40,0 °C |
| Température d'utilisation | 0 °C |
| Vitesse de rotation assignée à fréquence assignée | 8000,0 1/min |
| Puissance nominale à fréquence assignée | 0,9 kW |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Matériau du boîtier/corps | Autre |
