Schneider electric 4 e 2s ana 4e 2s tor

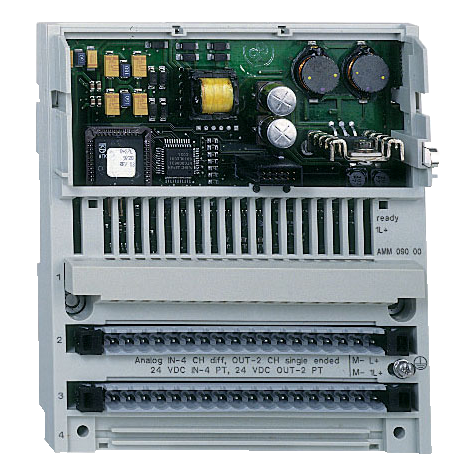

SCH170AMM09000 - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Momentum
• Type de produit ou de composant : Base d'E/S analogique, numérique
• Groupe de voies : 1 groupe de 2 sorties analogiques / 1 groupe de 2 sorties numériques / 1 groupe de 4 entrées différentielles analogiques / 1 groupe de 4 entrées numériques
• Plage entrées analogiques : +/- 10 V / +/- 20 mA / +/- 5 V / 1...5 V / 4...20 mA
• Type d'entrée analogique : Différentiel
• Résolution entrées analogiques : 12 bits 1...5 V / 12 bits 4...20 mA / 13bits +/- 20 mA / 13bits +/- 5 V / 14 bits +/- 10 V
• Tension entrées tor : 24 V DC
• Plage sorties analogiques : +/- 10 V 12 bits / 0...20 mA 12 bits
• Tension de sortie tor : <= 30 V
• Protection court-circuit sortie : Avec sortie tout ou rien
• Protection contre les surcharges en sortie : Avec sortie tout ou rien

• Nombre entrées tor : 4 IEC 1131-2 Type 1
• [us] tension d'alimentation : 24 V DC
• Consistance de conversion : +/- 0.02 % +/- 10 V circuit d'entrée analogique / +/-0,04 % +/- 20 mA circuit d'entrée analogique / +/-0,04 % +/- 5 V circuit d'entrée analogique / +/-0,04 % 1...5 V circuit d'entrée analogique / +/-0,04 % 4...20 mA circuit d'entrée analogique
• Réjection mode commun : > 54 dB circuit d'entrée analogique
• Limites de la tension d'entrée : < 30 V
• Type d'entrée tor : Positif
• Tension état 0 garanti : -3...5 V entrée TOR
• Tension état 1 garanti : 11...30 V entrée TOR
• Courant état 0 garanti : <= 1.2 mA entrée TOR
• Courant état 1 garanti : >= 2.5 mA entrée TOR
• Surtension maximum en entrée : -30...30 V 24 V circuit d'entrée analogique / -50...50 V <= 100 s circuit d'entrée analogique
• Résistance d'entrée : 1 M' circuit d'entrée analogique / 4 kOhm entrée TOR
• Charge de sortie : <= 600 Ohm 0...20 mA sortie analogique / >= 3 kOhm +/- 10 V sortie analogique
• Temps de conversion : 1 ms sortie analogique / 10 ms circuit d'entrée analogique
• Erreur de conversion : +/- 0.35 % +/- 10 V 25 °C sortie analogique / +/- 0.35 % 0...20 mA 25 °C sortie analogique / +/- 0.70 % +/- 10 V 60 °C sortie analogique / +/- 0.70 % 0...20 mA 60 °C sortie analogique / 0.08 % +/- 10 V 25 °C circuit d'entrée analogique / 0.15 % +/- 10 V 60 °C circuit d'entrée analogique / 0.16 % +/- 20 mA 25 °C circuit d'entrée analogique / 0.16 % +/- 5 V 25 °C circuit d'entrée analogique / 0.16 % 1...5 V 25 °C circuit d'entrée analogique / 0.16 % 4...20 mA 25 °C circuit d'entrée analogique / 0.3 % +/- 20 mA 60 °C circuit d'entrée analogique / 0.3 % +/- 5 V 60 °C circuit d'entrée analogique / 0.3 % 1...5 V 60 °C circuit d'entrée analogique / 0.3 % 4...20 mA 60 °C circuit d'entrée analogique
• État défaillant : Maintien circuit d'entrée analogique / Réinitialisation à zéro circuit d'entrée analogique
• Type de sortie tor : Transistor
• État sortie tor : Positif
• Courant de sortie tor : 1 A par point / 2 A par groupe / 2 A par module
• Courant de fuite : < 1 mA DC 24 V sortie tout ou rien
• Tension de déchet : < 0.5 V 1 A sur ON sortie tout ou rien
• Vitesse de commande : 100 cyc/s résistif 1 A sortie tout ou rien / 1000 cyc/h inductif 1 A sortie tout ou rien / 8 cyc/s tungstène 2.4 W sortie tout ou rien
• Temps de réponse : < 0,1 ms de phase 0 à phase 1 sortie tout ou rien / < 0,1 ms de phase 1 à phase 0 sortie tout ou rien / 2,2 ms de phase 0 à phase 1 entrée TOR / 3,3 ms de phase 1 à phase 0 entrée TOR
• Tension d'isolement : 500 V 1 min entre les E/S analogiques et la tension de fonctionnement / 500 V 1 min entre la tension de fonctionnement et les E/S analogiques de la masse
• Puissance dissipée en w : <= 6 W
• Marquage : CE
• Signalisation locale : 8 DEL statut du canal
• Raccordement électrique : 2 connecteurs pour les borniers amovibles
• Consommation électrique : <= 350 mA 24 V DC / 200 mA 24 V DC
• Profondeur : 47.5 mm
• Hauteur : 125 mm
• Largeur : 141.5 mm
• Masse du produit : 0.24 kg
