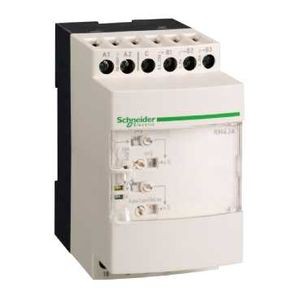

Relais de mesure de courant rm4j plage 0,3 à 15 a 24 à 240 v ca cc

SCHRM4JA32MW - Schneider Electric

Produits approchants

Zelio Control - Relais de cont SCHRM35JA32MW 156.52€

• Gamme de produits : Zelio Control
• Type de produit ou de composant : Relais de contrôle et de mesure industriels
• Type de relais : Relais de mesure de courant
• Nom du relais : RM4J
• Paramètres surveillés par le relais : Détection de surintensité ou sous-intensité
• Temporisation : Réglable 0.05...30 s
• Puissance consommée en va : 1.5...3.3 VA AC
• Plage de mesure : 1...5 A courant AC / 1...5 A courant DC / 3...15 A courant AC / 3...15 A courant DC / 300...1500 mA courant AC / 300...1500 mA courant DC
• Description des contacts : 2 ''OF''

• [us] tension d'alimentation : 24...240 V AC 50/60 Hz / 24...240 V DC
• Plage de tension du circuit de commande : 0,85...1,1 Uc
• Puissance consommée en w : 1.2 W DC
• Fréquence d'alimentation : 50/60 Hz +/- 5 %
• Largeur : 45 mm
• Contacts de sortie : 2 ''OF''
• Cycle de mesure : <= 80 ms
• Résistance interne en entrée : 0.006 Ohm / 0.02 Ohm / 0.06 Ohm
• Surcharge permanente autorisée : 2 A / 20 A / 7 A
• Surcharge non répétitive admissible : 10 A pour <= 3 s / 100 A / 15 A
• Réglage exact du seuil de commutation : +/-5 %
• Dérive du seuil de commutation : <= 0,06 % par degré centigrade en fonction de la température de l'air ambiant admissible / <= 0,5 % dans la plage de tension (0,85'1,1Un)
• Réglage exact du temps de retard : 10 P
• Dérive de la temporisation : <= 0,07 % par degré centigrade dépendant de la température / <= 0,5 % dans la plage de tension (0,85'1,1Un)
• Hystérésis : 5...30 % réglable de Réglage du seuil du courant
• Marquage : CE : CEM 89/336/EEC / CE : LVD 73/23/EEC
• Catégorie de surtension : III conformément à IEC 60664-1
• [ui] tension assignée d'isolement : 500 V conformément à IEC
• Valeur de désengagement : > 0,1 Uc
• Position de montage : Toutes positions sans facteur de déclassement
• Mode de raccordement : Bornes à vis 2 x 1,5 mm², souple câble avec embout / Bornes à vis 2 x 2,5 mm², souple câble sans embout
• Couple de serrage : 0.6...1.1 N.m
• Durée de vie mécanique : 30000000 cycle
• [ith] courant thermique conventionnel : 8 A
• [ie] courant assigné d'emploi : 2 A à 24 V DC-13 70 °C conformément à IEC 60947-5-1/1991 / 2 A à 24 V DC-13 70 °C conformément à VDE 0660 / 0,125 à 115 V AC-15 70 °C conformément à IEC 60947-5-1/1991 / 0,125 à 115 V AC-15 70 °C conformément à VDE 0660 / 0,125 à 24 V AC-15 70 °C conformément à IEC 60947-5-1/1991 / 0,125 à 24 V AC-15 70 °C conformément à VDE 0660 / 0,125 à 250 V AC-15 70 °C conformément à IEC 60947-5-1/1991 / 0,125 à 250 V AC-15 70 °C conformément à VDE 0660 / 0.1 A à 250 V DC-13 70 °C conformément à IEC 60947-5-1/1991 / 0.1 A à 250 V DC-13 70 °C conformément à VDE 0660 / 0.3 A à 115 V DC-13 70 °C conformément à IEC 60947-5-1/1991 / 0.3 A à 115 V DC-13 70 °C conformément à VDE 0660
• Pouvoir de commutation en ma : 10 mA à 12 V
• Tension de commutation : <= 440 V AC / 250 V AC
• Matériau des contacts : Contacts nickel argent 90/10
• Nombre de câbles : 2
• Largeur hors tout cao : 45 mm
• Profondeur hors tout cao : 80 mm
• Description des bornes iso n°1 : (15-16-18)OC / (25-26-28)OC / (A1-A2)CO / (C-B1-B2-B3)CO
• État relais de sortie : Déclenché si A mesuré > A réglé / Déclenché si V mesuré > V réglé
• Pas de 9 mm : 5
• Masse du produit : 0.204 kg
