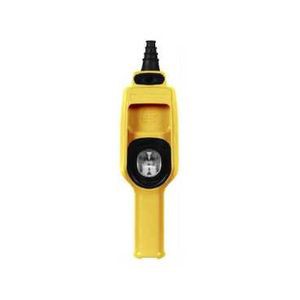

Boîte pendante xacd 1 bouton à bascule
N/C
Marque : Schneider Electric
Référence : XACD21P3241
EAN : 3389110656091
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XACD21P3241
EAN : 3389110656091
Minimum de commande : 1
> Fiche E-Catalogue
Prix sur consultation |
|
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XACD21P3241
- Gamme de produits : Harmony XAC
- Type de produit ou de composant : Poste de commande pendant
- Nom station de contrôle : XACD
- Type de station de contrôle : Double isolation
- Matière du coffret : Polypropylène
- Type de commande : Intuitif
- Type de circuit : Circuit de puissance
- Type de coffret : Complet, prêt à utiliser
- Application de la boîte pendante : Contrôle du moteur de levage à 2 vitesses
- Type de démarreur moteur : Réversible
- Composition de poste de commande : 1 bouton bidirectionnel
- Type de bouton de commande : Premier bouton de direction 1 ''F'' (frein), bipolaire raise, slow-fast / Deuxième bouton de direction 1 ''F'' (frein), bipolaire lower, slow-fast
- Nom du bloc de contact : XEDS3241 pour opération d'inversion
- Vérrouillage mécanique : Avec interverrouillage mécanique
- Couleur station de contrôle : Jaune
- Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
- Durée de vie mécanique : 3000000 cycle
- Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 7...18 mm
- [ithe] courant thermique d'emploi sous enveloppe : 16 A
- [ui] tension assignée d'isolement : 500 V (niveau de pollution: 3) conformément à IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
- Fonctionnement des contacts : À action brusque
- Force d'actionnement : 31 N
- Protection contre les courts-circuits : <= 6 A fuse protection par cartouche fusible type aM
- Puissance assignée d'emploi en w : 2200 W AC-3 à 400 V conformément à IEC 60947-3 appendix A / 2200 W AC-4 à 400 V conformément à IEC 60947-3 appendix A
- Durée de vie électrique : 1000000 cycle AC-3, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 1000000 cycle AC-4, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A
- Description des bornes iso n°1 : (11-12)P / (1-2)P / (13-14)NO / (15-16)NO / (3-4)P / (5-6)P / (7-8)P / (9-10)P / (R1-R2)RP / (R3-R4)RP
- Identification connecteurs : (11-12)NC / (13-14)NO
- Masse du produit : 0.355 kg
Ancien produit : Telemecanique XACD21P3241
Référence Schneider Electric XACD21P3241 / SCHXACD21P3241
Caractéristiques techniques du produit :
Boîte à boutons suspendue complète | |
---|---|
Largeur | 82 mm |
Hauteur | 300,5 mm |
Profondeur | 101 mm |
Nombre de postes de commande | 1 |
Couleur de la partie supérieure du boîtier | Jaune |
Adapté à un arrêt d'urgence | Non |
Matériau du boîtier/corps | Plastique |
Nombre de vitesses | 2 |
Type de mouvements exécutables | Transporter-lever |
Indice de protection (ip) | Ip65 |
Qualité du matériau du boîtier | Autre |
Degré de protection (nema) | 13 |
