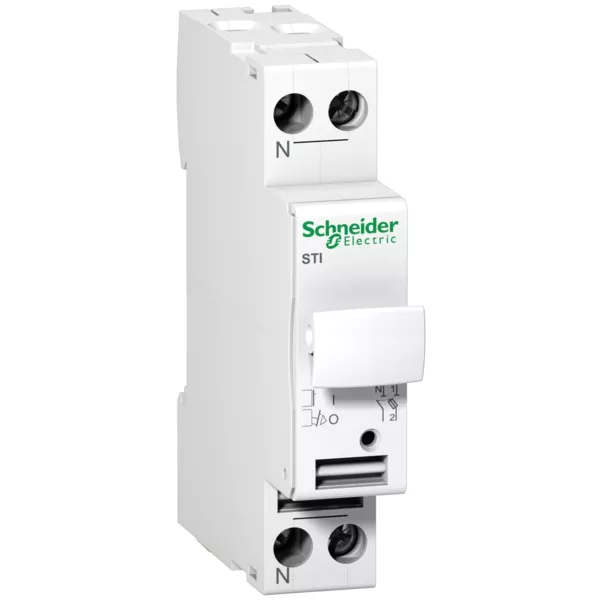

Sectionneur à tiroir 1P+N 25A Schneider Acti9 STI pour fusible 10×38 mm

Description

Le Schneider 3C4111 (réf. A9N15646) est un sectionneur-fusible à tiroir de la gamme Acti9 STI, conçu pour protéger efficacement vos circuits électriques. Il dispose de 1 pôle + neutre (1P+N) et supporte des fusibles 10×38 mm jusqu’à 25 A. Grâce à son format modulaire, il s’installe facilement sur rail DIN dans les tableaux résidentiels, tertiaires ou industriels. Son tiroir extractible permet une intervention rapide en toute sécurité, sans contact direct avec le fusible. Conforme aux normes IEC 60947-3, il garantit fiabilité et protection optimale contre les courts-circuits.

Les + du produit :

• Encliquetable sur rail DIN
• Raccordement par borniers à vis-étrier
• Compatible avec les fusibles AM et GG

Caractéristiques générales :

• Marque : Schneider Electric
• Gamme : Acti9 STI
• Référence : SCHA9N15646
• Côtes d'encombrement : 81 x 75 x 18 mm
• Taille du fusible : 10,3 x 38 mm
• Description des pôles : 1 P+N
• Type de fusible : AM et GG

Caractéristiques du produit :

• Courant nominal : 2 à 25 A
• Tension nominale : 500 V
• Couleur : blanc
• Normes :
  • CEI 60269-1/2
  • CEI EN 60947-3
• Couleur : blanc
• Indice de protection : IP20
• Température de fonctionnement : -20°C -+60°C
• Température de stockage : -40°C à +80°C
• Garantie : 18 mois

sectionneur-fusible 1p+n 25 a

Le A9N15646 permet l’interruption simultanée d’un pôle et du neutre, avec une intensité nominale de 25 A. Il convient parfaitement à la protection de circuits d’éclairage, prises, petits moteurs ou appareils sensibles.

compatibilité avec fusibles 10×38 mm

Ce porte-fusible est conçu pour accueillir des fusibles 10×38 mm – un format courant et facilement disponible, adapté à la plupart des applications résidentielles et tertiaires.

tiroir extractible sécurisé

Le tiroir amovible permet de retirer ou insérer le fusible sans risque de contact électrique direct. Une sécurité indispensable pour les opérations de maintenance ou de remplacement.

avantages du produit

✔ Protection efficace : contre les courts-circuits et les surcharges.
✔ Intervention facile : grâce au tiroir extractible sans outil.
✔ Compatibilité : parfaite avec les tableaux électriques modulaires standards.

applications

Le Schneider A9N15646 est recommandé pour :

• Installations résidentielles (protection des circuits spécialisés)
• Bâtiments tertiaires (locaux techniques, salles serveurs, éclairage)
• Environnements industriels légers

installation et maintenance

1. Clipser le sectionneur sur un rail DIN standard.
2. Connecter les conducteurs aux bornes prévues (1P+N).
3. Insérer le fusible 10×38 mm dans le tiroir.
4. Vérifier le serrage et tester l’interruption à vide.
5. Remplacer le fusible uniquement après coupure de la tension.
