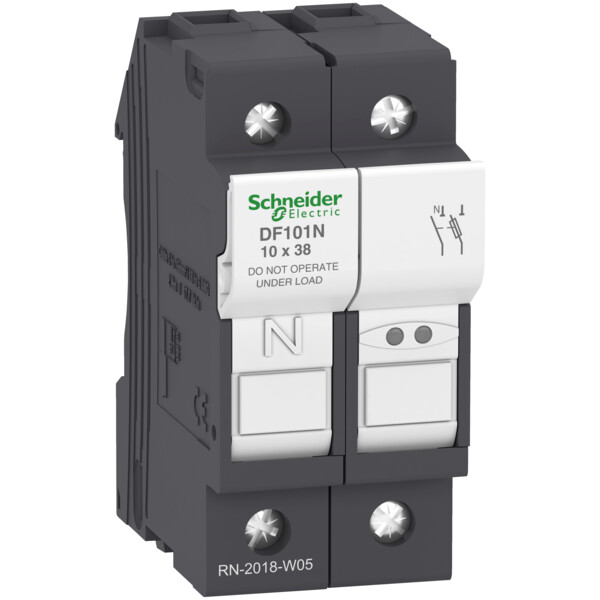

Porte-Fusible 1P+N 32A pour fusible 10X38mm

Description

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys DF
• Type de produit ou de composant : Sectionneur de fusible
• Nom abrégé d'appareil : DF10
• Description des pôles : 1P + N

Caractéristiques complémentaires :

• Support de montage : Rail
• Position de montage : Vertical +/- 23°
• Type de commande : Par maneton
• [ie] courant assigné d'emploi : 32 A pour circuit de puissance
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Tenue au feu : 960 °C conformément à IEC 60695-2-1
• [ipk] courant assigné de crête admissible : 15 kA avec branchements tubulaires conformément à IEC 60269-1
• Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3
• Taille du fusible : 10 x 38 mm
• Type de fusible : AM / GG
• [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
• Mode de raccordement : 1 rigide câble(s) 1.5...16 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 1.5...6 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
• Couple de serrage : 2.2 N.m circuit de puissance : sur borniers à vis-étrier
• Infos fabricant : Jeu de 6

Référence : SCHDF101N (Schneider-Electric)

Ancien produit : Telemecanique DF101N
