Bouton-poussoir Harmony XB5 - Ø22 mm Noir - 1F - Montage à vis - Schneider Electric

Description

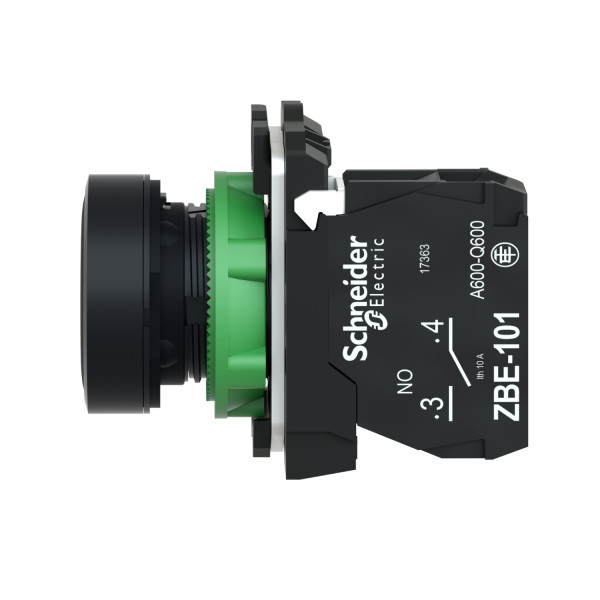

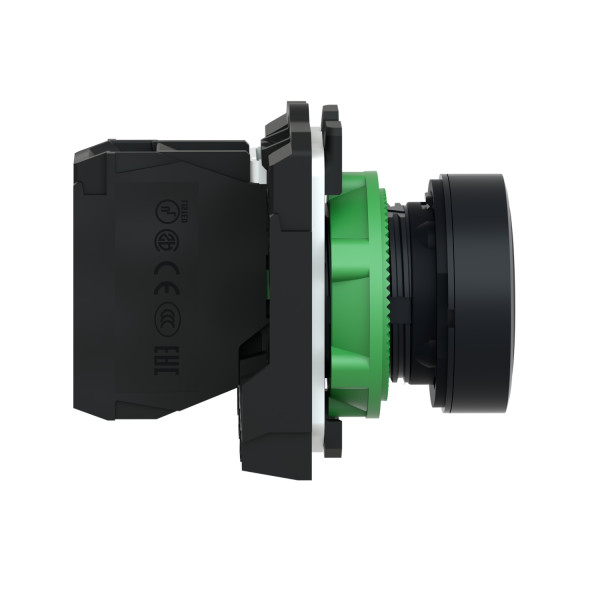

Bouton-poussoir à impulsion Harmony XB5 - Ø22 mm - Noir - 1F - Montage à vis - Schneider Electric

Découvrez le bouton-poussoir à impulsion Harmony XB5 de Schneider Electric. Ce modèle, au diamètre de 22 mm, offre une commande fiable et ergonomique pour vos installations industrielles ou tertiaires. Doté d’un bouton noir et d’un contact 1F (1 Fermeture), il assure un contrôle précis des équipements. Son montage à vis avec étrier garantit une installation rapide et sécurisée. Conçu en plastique robuste, il est idéal pour une utilisation dans des environnements exigeants. Fiable et esthétique, le bouton Harmony XB5 allie performance et durabilité pour répondre à vos besoins.

Avantages du bouton-poussoir Harmony XB5

Ce bouton-poussoir offre plusieurs atouts essentiels pour une commande efficace et durable :

• Fiabilité : une commande précise grâce au contact 1F (1 Fermeture).
• Facilité d'installation : montage à vis avec étrier pour un positionnement sûr et rapide.
• Robustesse : matériau plastique résistant, adapté aux environnements industriels exigeants.
• Ergonomie : un design compact et pratique pour une utilisation simplifiée.
• Polyvalence : idéal pour une large gamme d’applications industrielles et tertiaires.

Applications idéales

Le bouton-poussoir Harmony XB5 est particulièrement adapté pour :

• Les installations industrielles nécessitant une commande fiable des équipements.
• Les environnements tertiaires comme les bureaux ou salles de contrôle.
• Les systèmes de commande d'équipements électriques dans les tableaux de contrôle.
• Les processus automatisés nécessitant une activation manuelle ponctuelle.

Installation simple et rapide

Grâce à son montage à vis avec étrier, ce bouton-poussoir est facile à installer sur les panneaux ou tableaux. Son diamètre de 22 mm permet une intégration standard dans les équipements, réduisant ainsi le temps d’installation et garantissant une fixation stable.

Caractéristiques principales :

• Gamme de produits : Harmony XB5
• Type de produit ou de composant : Bouton-poussoir complet
• Nom abrégé d'appareil : XB5
• Matériau de la collerette : Plastique
• Matière de l'embase de fixation : Plastique
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Rappel à ressort
• Profil de l'unité de commande : Noir affleurant non marqué
• Description des contacts : 1 "F"
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques complémentaires :

• Hauteur : 42 mm
• Largeur : 30 mm
• Profondeur : 52 mm

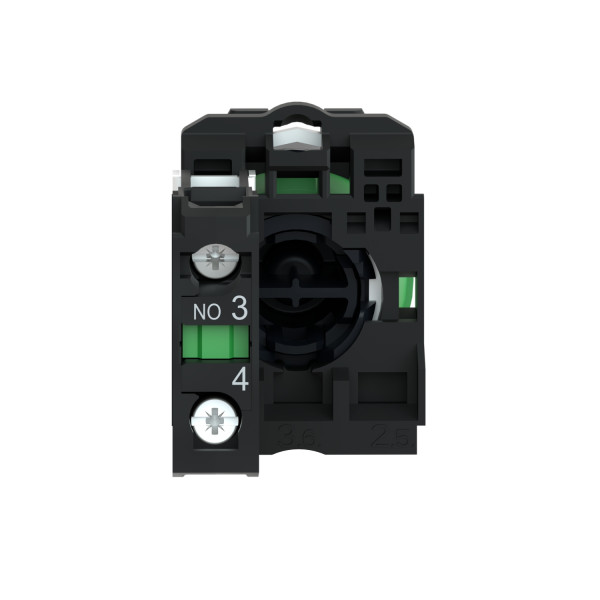

• Description des bornes iso n°1 : (13-14)NO
• Masse du produit : 0.037 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Sans ouverture positive
• Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
• Durée de vie mécanique : 5000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4

Référence : SCHXB5AA21 (Schneider-Electric)

Ancien produit : Telemecanique XB5AA21

Fiabilité et durabilité Schneider Electric

Fabriqué par Schneider Electric, le bouton-poussoir Harmony XB5 garantit une qualité et une durabilité éprouvées. Sa conception robuste permet une utilisation dans des environnements exigeants tout en maintenant des performances optimales au fil du temps. Compatible avec les normes industrielles, il assure une sécurité et une fiabilité maximales pour l’utilisateur.

Conclusion

Le bouton-poussoir Harmony XB5 Ø22 mm de Schneider Electric est un choix sûr pour vos besoins de commande. Fiable, robuste et facile à installer, il répond aux exigences des environnements industriels et tertiaires. Que ce soit pour contrôler des équipements ou optimiser vos systèmes électriques, ce bouton-poussoir à impulsion allie ergonomie et performance. Faites confiance à Schneider Electric pour une solution durable et efficace.
