Accueil - Tertiaire industrie - Protection et distribution - Disjoncteur - SCHA9F77416

-49%
Schneider Electric

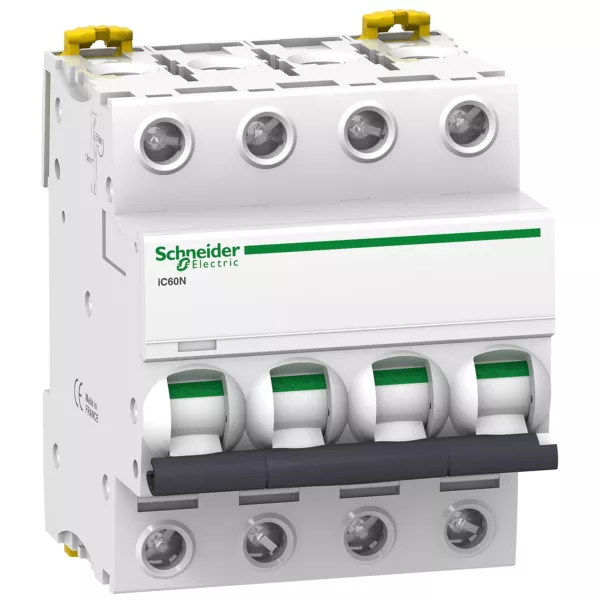

Disjoncteur 4P 16A Courbe C Schneider Acti9 iC60N 400VCA, 6000A (10kA)Schneider - Schneider Electric - A9F77416

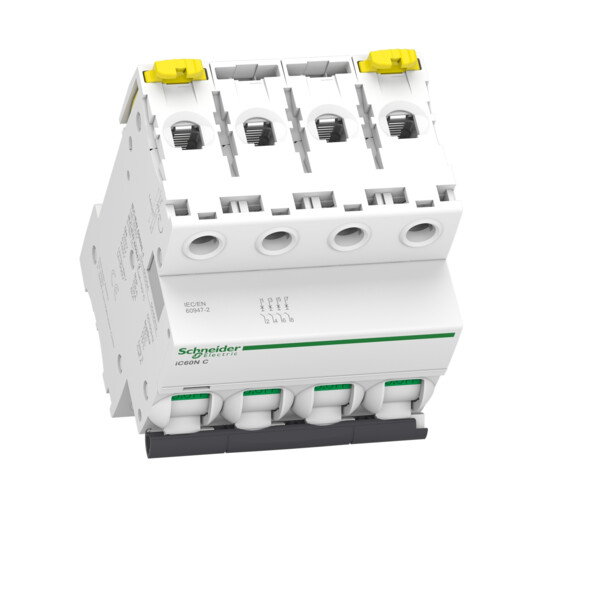

Disjoncteur 4P 16A Courbe C Schneider Acti9 iC60N 400VCA, 6000A (10kA)Schneider - Schneider Electric - A9F77416

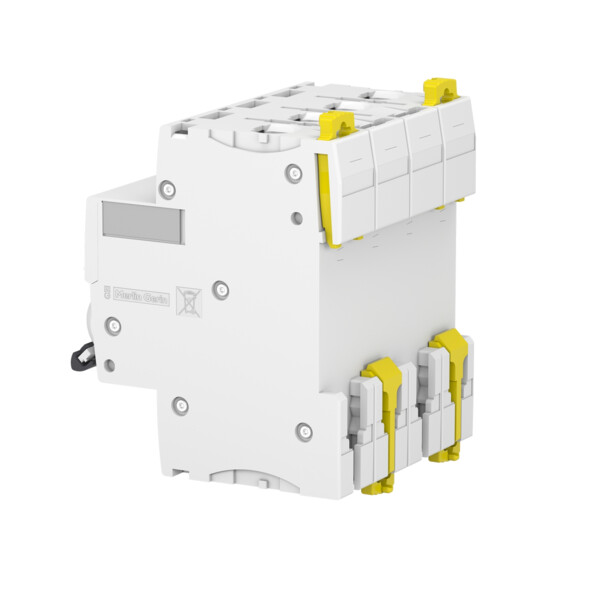

Disjoncteur 4P 16A Courbe C Schneider Acti9 iC60N 400VCA, 6000A (10kA)Schneider - Schneider Electric - A9F77416

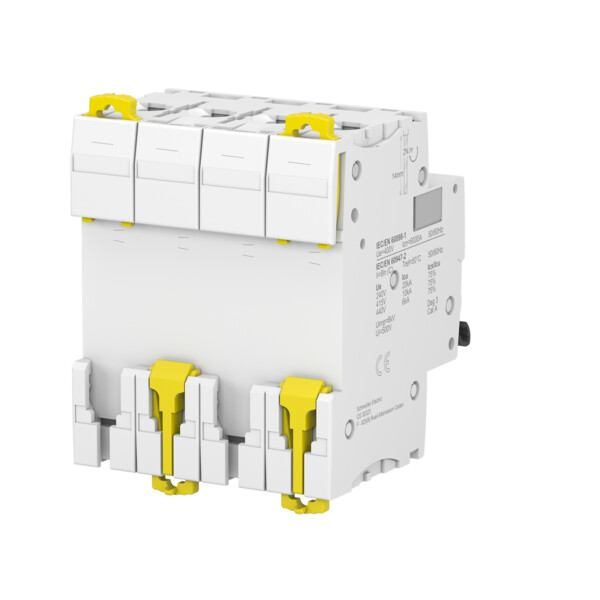

Disjoncteur 4P 16A Courbe C Schneider Acti9 iC60N 400VCA, 6000A (10kA)Schneider - Schneider Electric - A9F77416

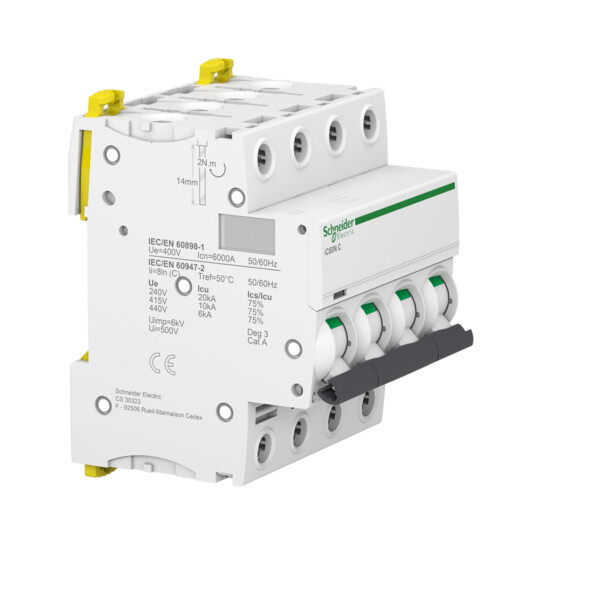

Disjoncteur 4P 16A Courbe C Schneider Acti9 iC60N 400VCA, 6000A (10kA)Schneider - Schneider Electric - A9F77416

Photo(s) non contractuelle(s)

Disjoncteur 4P 16A Courbe C Schneider Acti9 iC60N 400VCA, 6000A (10kA)Schneider

5,0 (1)

85,5667 € HT 102,68 € TTC

43,25 € HT 51,90 € TTC

J'ai vu ce produit moins cher ailleurs

Marque Schneider Electric

Référence A9F77416

EAN 3606480094316

Commande min. 1

Offre limitée - Il reste 12 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Livraison gratuite dès 180 € d'achat

Jusqu'à 103 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

Acti9 isd bas niveau 1oc 2to100ma ac-dc - Schneider Electric - A9A26917

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46,8167 € HT 56,18 € TTC

Description

Le disjoncteur 4 pôles Schneider Acti9 iC60N A9F77416, 16A courbe C, protège efficacement vos circuits triphasés 400V jusqu'à 10kA. Idéal en tertiaire et industriel.



Le disjoncteur modulaire Schneider A9F77416 de la gamme Acti9 iC60N assure une protection optimale des circuits triphasés. Avec ses 4 pôles, une intensité de 16A et une courbe C, il convient parfaitement aux charges classiques comme les éclairages, petits moteurs ou systèmes HVAC. Sa capacité de coupure élevée de 10kA garantit une sécurité renforcée contre les courts-circuits. Compatible avec tous les accessoires Acti9, il s'intègre facilement dans les installations tertiaires et industrielles.

Les + du produit :

  • Prêt à être installé
  • Compatible avec tous les types de câble

Caractéristiques générales :

  • Marque : Schneider Electric
  • Gamme : Acti9 iC60N
  • Référence : SCHA9F77416
  • Côtes d'encombrement : 85 x 78,5 x 72 mm
  • Poids : 0,5 kg
  • Nombre de pôles : 4
  • Courbe de déclenchement : C

Caractéristiques du produit :

  • Courant assigné d’emploi : 16 A
  • Tension assignée d'emploi : 220 à 440 VCA
  • Fréquence : 50/60 Hz
  • Seuil de déclenchement : 8 x In
  • Pouvoir de coupure : 6 kA
  • Couleur : blanc
  • Indice de protection : IP20
  • Température de fonctionnement : -35°C à +70°C
  • Température de stockage : -40°C à +85°C

Courbe C pour une large compatibilité d'applications

Avec une courbe de déclenchement C, ce disjoncteur est conçu pour protéger les circuits alimentant des charges légèrement inductives :

  • Éclairages
  • Systèmes de ventilation
  • Petits moteurs
  • Automatisme

Technologies intégrées pour plus de sécurité

  • VisiTrip™ : Indication visuelle de déclenchement pour un diagnostic rapide
  • VisiSafe™ : Sécurise les interventions en garantissant l'isolement complet du circuit

Compatibilité étendue avec la gamme Acti9

Ce disjoncteur peut être équipé d’auxiliaires de commande et de signalisation, de peignes de raccordement, ou encore de modules de communication pour les systèmes de gestion d’énergie.

Avantages du disjoncteur Schneider A9F77416

✔ Protection efficace 4 pôles – 16A
✔ Déclenchement courbe C polyvalent
✔ Compatible accessoires Acti9
✔ Montage rapide sur rail DIN
✔ Idéal pour les installations tertiaires et industrielles

Applications typiques

  • Tableaux électriques de bâtiments tertiaires
  • Armoires de distribution industrielle
  • Réseaux de petite puissance nécessitant un fort niveau de sécurité
  • Applications standard avec charges modérées

Produits de la même catégorie

Vous aimerez peut-être aussi

Acti9, iC60N disjoncteur 2P 20A courbe D - Schneider Electric - A9F75220

Schneider Electric

SCHA9F75220

Acti9, iC60N disjoncteur 2P 20A courbe D

En stock
1 produit(s) disponible(s)

14,9167 € HT 17,90 € TTC

Ils ont aussi acheté...

Découvrir tous les produits

Les avis clients

Découvrir les 1 avis

Écrire un commentaire

Tres bon produit

La qualite habituelle Schneider Electric

Jean-Luc S, le 27/03/2017 à 13:20

Caractéristiques techniques

Type de tension Ac/dc
Profondeur d'encastrement 44,5 mm
Calibre/courant nominal assigné (in) 16,0 A
Tension assignée (ue) 400,0 V
Fréquence 60,0 MHz
Fréquence 60 MHz
Caractéristique de déclenchement (type/courbe) C
Tension d'isolement assignée (ui) 500,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 4,0
Degré de pollution 3,0
Largeur en nombre de modules 4,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 4,0
Pôle neutre sectionné simultanément Non
Adapté à une installation encastrée Non
Section de raccordement cable rigide 25,0 mm²
Section de raccordement cable rigide 25 mm²
Section de raccordement cable souple 16,0 mm²
Section de raccordement cable souple 1 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement 70 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 4,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 6,0 kA
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) 6,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) 20,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 10,0 kA
Tension assignée de tenue aux chocs (uimp) 6,0 kV
Antidéflagration Non
Montage encastré Non
