Disjoncteur 4p 20 a courbe d acti9 ic60n schneider
SCHA9F75420 - Schneider Electric
Référence : A9F75420
EAN : 3606480081118
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 89 point(s) de fidélité.
|
Rupture temporaire A commander chez notre fournisseur M'avertir de la prochaine entrée en stock |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

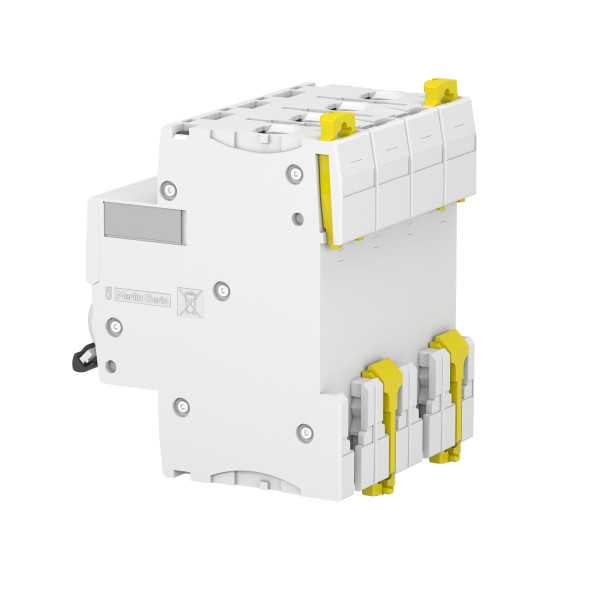

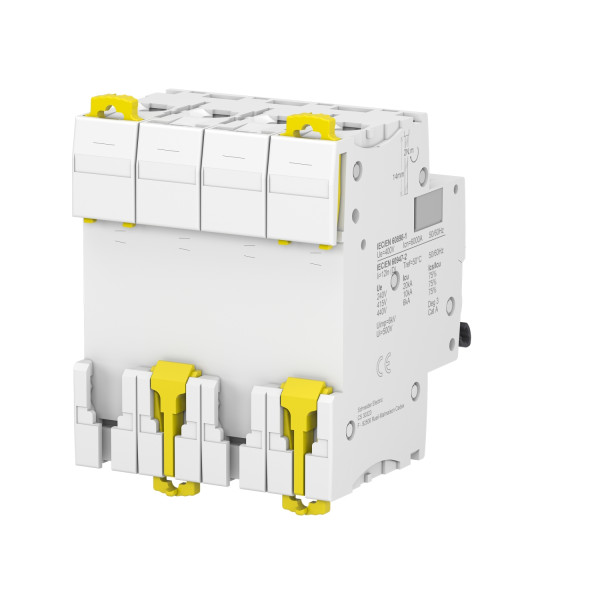

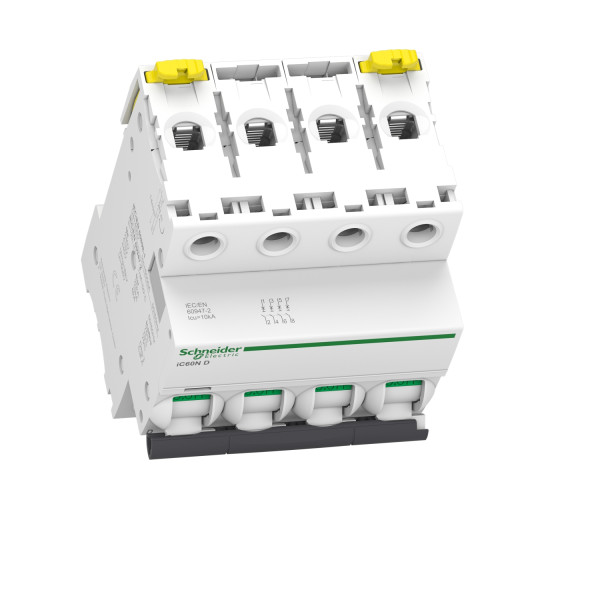

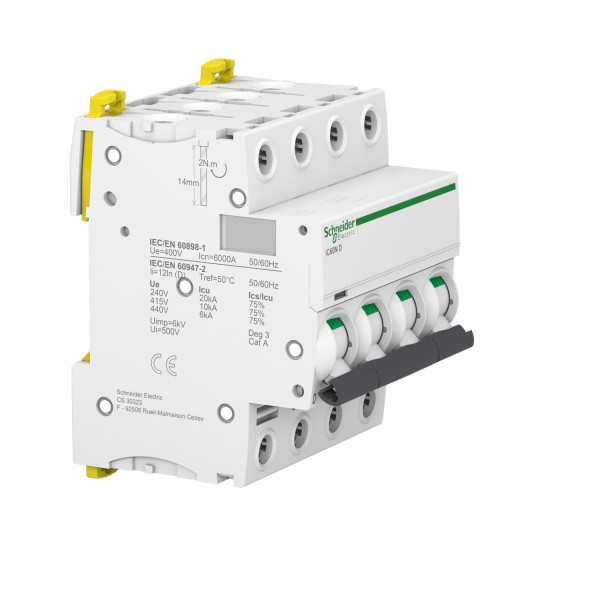

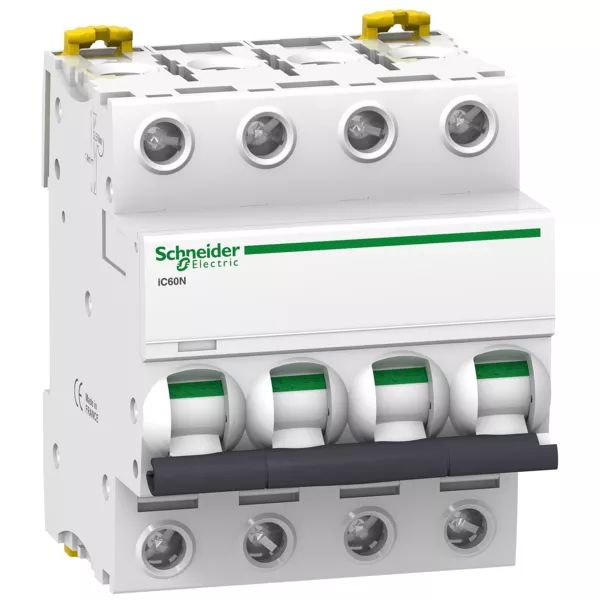

Disjoncteur 4P 20A Acti9 iC60N Schneider
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est un dispositif de commande et de sectionnement servant à compléter le circuit de répartition électrique. Il assure également la protection de l’ensemble de l’installation contre les défaillances électriques en coupant automatiquement le courant en cas de risque. Ce dispositif permet de gérer la circulation du courant dans un réseau à l’aide sa manette de commande pleinement apparente. Ce disjoncteur peut être associé avec un circuit d’alimentation des moteurs, des chauffages ou des ventilations résidentielles. Il est compatible avec un réseau d’installation alternatif ou continu avec une intensité de 20 A.
Les + du produit :
- Raccordement à vis
- Bonne résistance à l‘isolement
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F75420
- Côtes d'encombrement : 85 x 78,5 x 72 mm
- Poids : 0,5 kg
- Nombre de pôles : 4
- Courbe de déclenchement : D
Caractéristiques du produit :
- Courant assigné d’emploi : 20 A
- Tension assignée d'emploi : 220 à 440 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 12 x In
- Pouvoir de coupure : 6 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 20,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 4,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
