Répartiteur étagé tétrapolaire blanc linergy ds schneider electric - 4x7 trous 100a
SCHLGY410028 - Schneider Electric
Référence : LGY410028
EAN : 3606480542084
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 45 point(s) de fidélité.
|
Rupture temporaire A commander chez notre fournisseur M'avertir de la prochaine entrée en stock |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

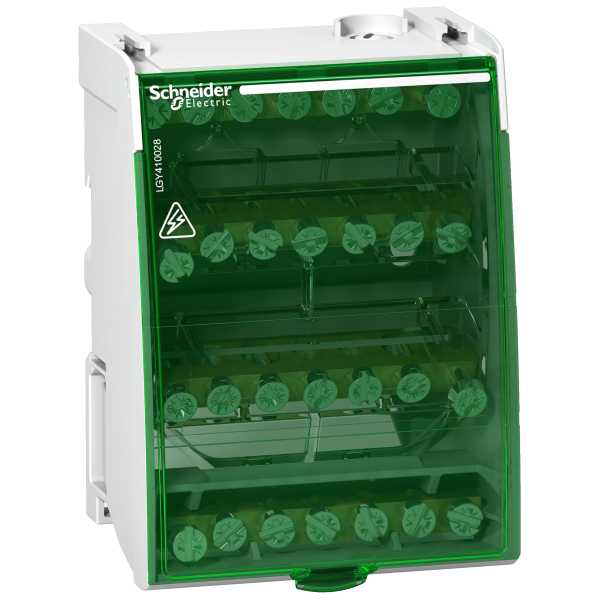

Répartiteur Étagé Tétrapolaire Linergy DS Schneider Electric
Ce répartiteur étagé tétrapolaire Linergy, de la marque Schneider Electric, permet de répartir facilement les câbles dans un tableau électrique ou dans un coffret électrique. C’est un accessoire servant à distribuer le courant électrique du tableau vers les dispositifs de sécurité comme l’interrupteur différentiel et le disjoncteur différentiel. Ce répartiteur est à fixer sur le Rail DIN d’un coffret électrique de la gamme Prisma G, Prisma P, Prisma Pack, Spacial, Kaedra, Pragma, Tesys ainsi que le coffret de la gamme Compact. Cet équipement peut supporter une intensité de 100 A sur une tension de 440 V en courant alternatif et ses 4 barreaux sont munis de 7 trous capables de recevoir des câbles rigides et des câbles souples.
Les + du produit :
- Facile à installer
- Distribution triphasée
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Linergy DS
- Référence : SCHLGY410028
- Côte d’encombrement : 100 x 71 x 50.5 mm
- Poids : 0, 21 kg
- Description des pôles : 4 P
Caractéristiques du produit :
- Couleur :Blanc (RAL 9003)
- Départs du bornier répartiteur : 4 x 7 trous
- Tension d'isolement : 500 V CA
- Tension assignée d'emploi :
- 230 V CA Ph/N
- 440 V CA Ph/Ph
- Tension assignée de tenue aux chocs :8 kV
- Courants assignés d'emploi :100 A à 40 °C
- Courants assignés de courte durée admissible :3 kA pour 1 s
- Courant assignés de crête admissible :24 kA
- Capacité de serrage des bornes
- Alimentation : borne à vis 2 câbles 2,5… 25 mm² rigides
- Alimentation : borne à vis 2 câbles 1,5… 16 mm² souples avec extrémité de câble
- Distribution : borne à vis 5 câbles 1,5… 16 mm² rigides
- Distribution : borne à vis 5 câbles 1,5… 10 mm² souples avec extrémité de câble
- Couple de serrage :
- 2 N.m alimentation : 7,5 mm tournevis plat
- 2 N.m alimentation : 7,5 mm tournevis PZ2
- 2 N.m distribution : 5,5 mm tournevis plat
- 2 N.m distribution : 5,5 mm tournevis PZ2
- Catégorie de surtension : III
- Tenue diélectrique : 2500 V
- Normes :
- EN/CEI 61439-1
- EN/CEI 60947-7-1
- Température ambiante de fonctionnement : -25°C à +55°C
Caractéristiques techniques du produit :
| Bornier de distribution | |
|---|---|
| Section de conducteur | 25,0 mm² |
| Avec capot plombable | Non |
| Nombre de pôles | 4,0 |
Commentaires (2)
SuperJe recommande même si il n'y a que 2 trous pour du 16mm2
Bon produit, mauvaise noticeProduit impeccable robuste (pas de vis qui foire) dommage que la notice présente dans l'emballage corresponde à un autre modèle de boîtier. les indications de raccordement fait avec beaucoup de persuasion (à juste titre) sur le positionnement des phases et du neutre, m'on laissé perplexes puisque inversées. heureusement que les barres de raccordement et le nombre de connexion étaient bien spécifiques et très différents sinon j'en perdait mon latin, car illogique.
