Disjoncteur acti9 ic60n schneider 4p – 10 a – courbe d
SCHA9F75410 - Schneider Electric
Référence : A9F75410
EAN : 3606480081132
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 86 point(s) de fidélité.
|
En stock Il y a 1 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

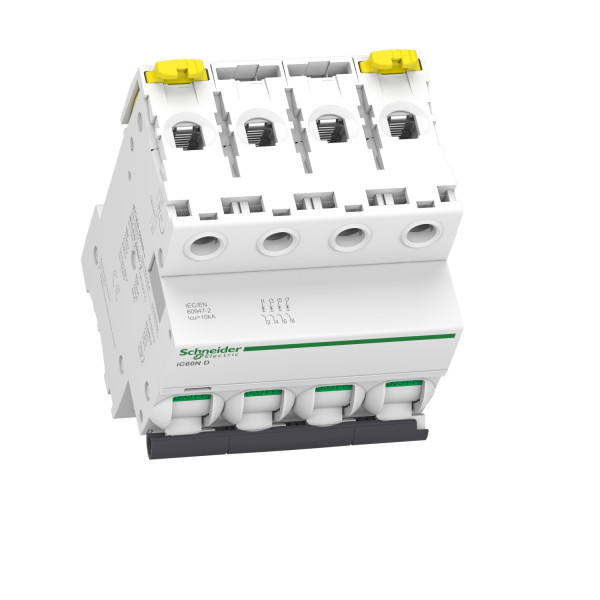

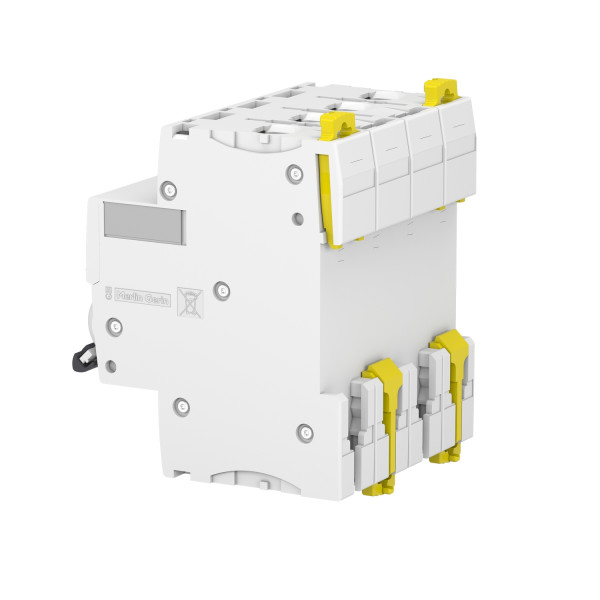

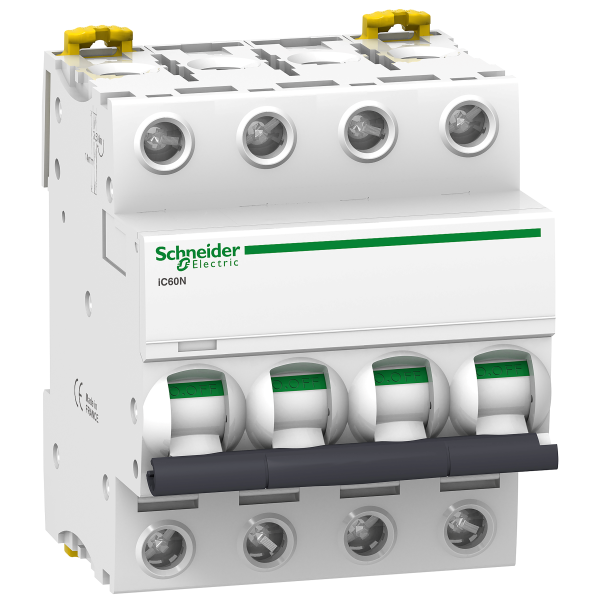

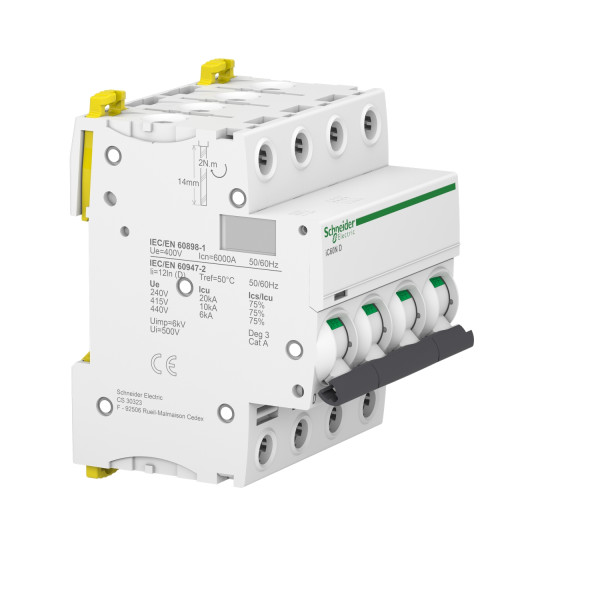

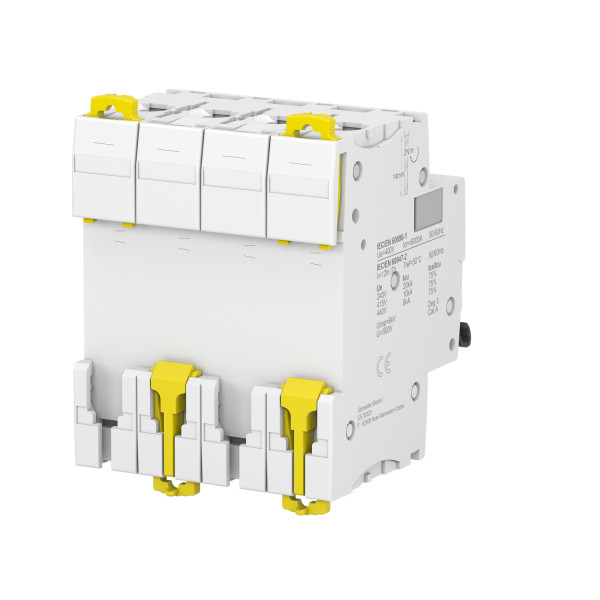

Disjoncteur Acti9 iC60N Schneider
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est un appareil de protection utilisé dans le réseau de distribution électrique. Il assure la coupure du courant dans les pour protéger les installations et les appareils connectés contre les dommages matériels et fonctionnels pouvant être causés par les défaillances électriques. Il est doté d’un déclencheur mangétothermique capable de détecter les courts-circuits et les surcharges thermiques sur le réseau. Ce disjoncteur est doté d’un calibre de 10 A, capable de protéger un circuit à 4 pôles d’une tension allant de 220 à 400 V. Il peut être utilisé sur un réseau alternatif ou continu. Ce dispositif propose une courbe de déclenchement de classe D, avec un seuil de 12 fois la valeur de son intensité nominale.
Les + du produit :
- Doté d’un maneton de commande manuelle
- Signalisation de déclenchement
- Raccordement par des terminaux à vis
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F75410
- Côtes d'encombrement : 85 x 78,5 x 72 mm
- Poids : 0,5 kg
- Description des pôles : 4P
- Courbe de déclenchement : D
- Type de réseau : CC et CA
Caractéristiques du produit :
- Courant assigné d’emploi : 10 A
- Tension assignée d'emploi : 220 à 400 V
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 12 x In
- Pouvoir de coupure :
- Icn : 6000 A
- Icu : 10 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 10,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 4,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 1,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
