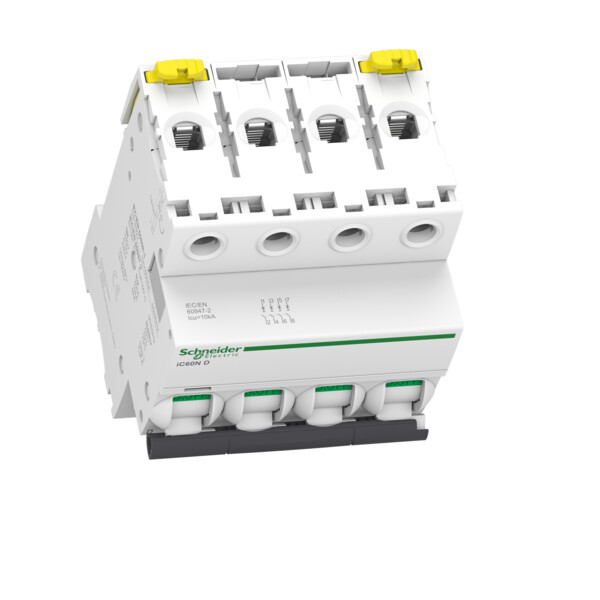

Disjoncteur 4p 16 a courbe d acti9 ic60n schneider
SCHA9F75416 - Schneider Electric
Référence : A9F75416
EAN : 3606480081163
Minimum de commande : 1
> Fiche E-Catalogue
Si vous commandez uniquement ce produit, les frais de port seront de 7.00€
En achetant ce produit vous pouvez gagner jusqu'à 75 point(s) de fidélité.
|
Rupture temporaire A commander chez notre fournisseur M'avertir de la prochaine entrée en stock |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

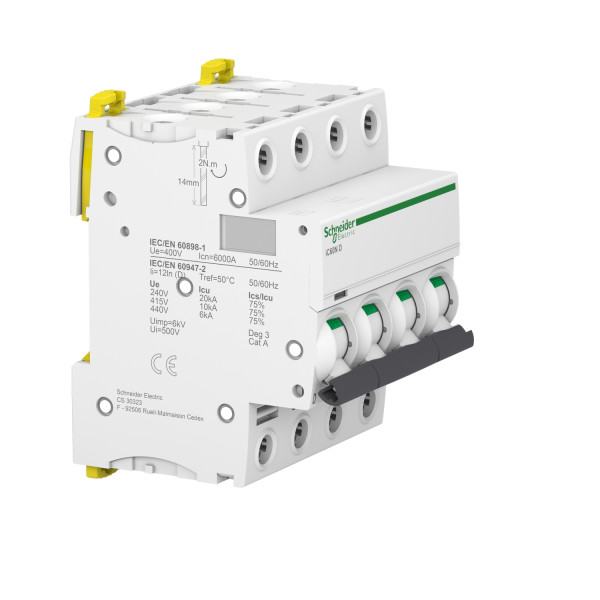

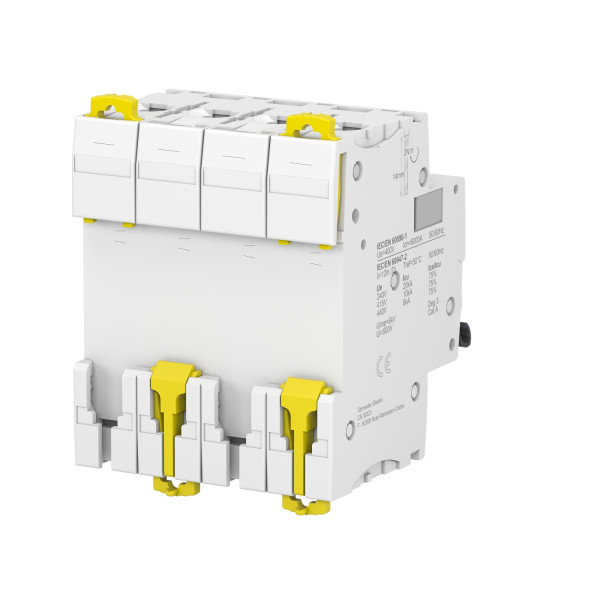

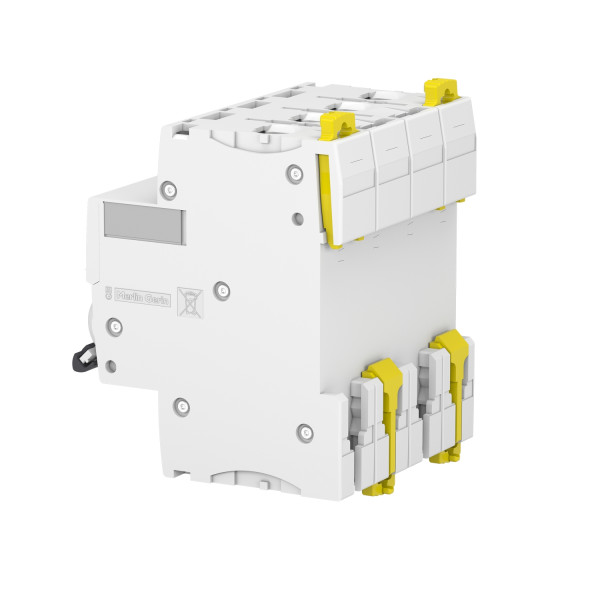

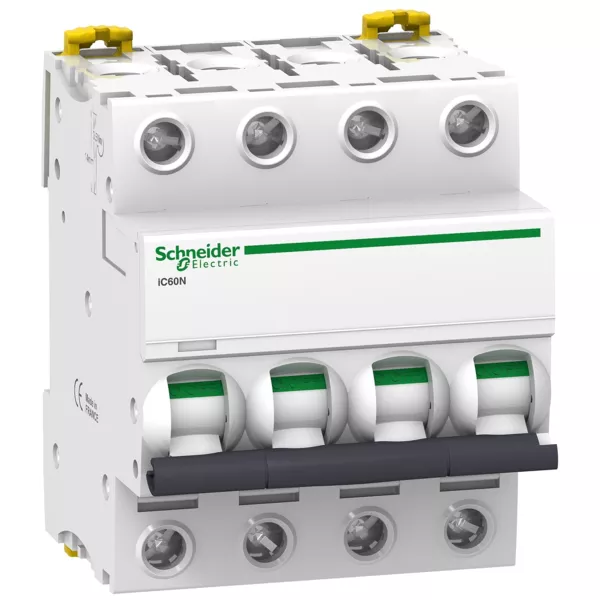

Disjoncteur 4P 16A Acti9 iC60N Schneider
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, est un élément de sécurité servant à couper automatiquement le circuit en cas de défaillance électrique. Il met ainsi l’installation et les appareils connectés à l’abri des accidents matériels et fonctionnels pouvant être causés par les courts-circuits et les surtensions. Cet élément propose un seuil de déclenchement de 12 fois la valeur de l’intensité nominale, grâce à sa courbe D. Ce disjoncteur est utilisé dans les réseaux de distribution à 4 pôles avec une intensité de 16 A. Un maneton est intégré sur son corps pour la gestion manuelle du circuit et pour le rétablissement du courant après le déclenchement.
Les + du produit :
- Commande pleinement apparente
- Raccordement rapide et simple
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F75416
- Côtes d'encombrement : 85 x 78,5 x 72 mm
- Poids : 0,5 kg
- Nombre de pôles : 4
- Courbe de déclenchement : D
Caractéristiques du produit :
- Courant assigné d’emploi : 16 A
- Tension assignée d'emploi : 220 à 440 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 12 x In
- Pouvoir de coupure : 6 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 4,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
