Répartiteur étagé tétrapolaire blanc linergy ds schneider electric - 4x12 trous 125a
SCHLGY412548 - Schneider Electric
Référence : LGY412548
EAN : 3606480542091
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 47 point(s) de fidélité.
|
Rupture temporaire A commander chez notre fournisseur M'avertir de la prochaine entrée en stock |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
DocumentationRéception(s) à venir
|
24/06/2024 Quantité : +10 |
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

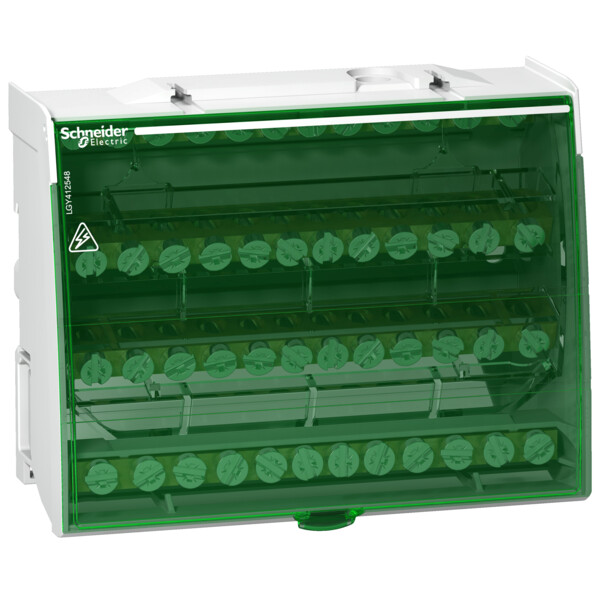

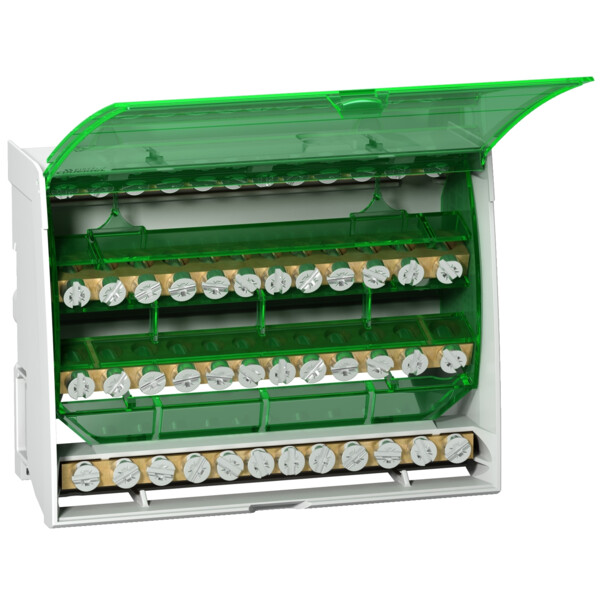

Répartiteur Étagé Tétrapolaire Linergy DS Schneider Electric
Ce répartiteur étagé tétrapolaire Linergy, de la marque Schneider Electric, est un équipement servant à distribuer les câbles dans un tableau électrique ou dans une armoire électrique. Ce matériel supporte une intensité de 125 A sur une tension de 440 V en courant alternatif. Ce dispositif possède 4 barreaux dotés de 12 trous. Pour l’alimentation, ses bornes sont capables de recevoir un câble rigide avec une section de 10 à 35 mm² et un câble souple avec une section de 4 à 25 mm². Les borniers de distribution sont en mesure d’accueillir 4 câbles rigides de 1,5 à 16 mm² de section, 4 câbles souples de 1,5 à 10 mm², 7 câbles rigides de 2,5 à 25 mm² et 7 câbles souples de 1,5 à16 mm². Il est à fixer facilement sur un Rail DIN dans un coffret électrique.
Les + du produit :
- Fixation sur Rail DIN
- Bornes à vis
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Linergy DS
- Référence : SCHLGY412548
- Côte d’encombrement : 126 x 100 x 50.5 mm
- Poids : 0, 386 kg
- Description des pôles : 4 P
Caractéristiques du produit :
- Couleur :Blanc (RAL 9003)
- Départs du bornier répartiteur : 4 x 12 trous
- Tension d'isolement : 500 V CA
- Tension assignée d'emploi :
- 230 V CA Ph/N
- 440 V CA Ph/Ph
- Tension assignée de tenue aux chocs :8 kV
- Courants assignés d'emploi :125 A à 40 °C
- Courants assignés de courte durée admissible :4,2kA pour 1 s
- Courant assignés de crête admissible :26 kA
- Capacité de serrage des bornes
- Distribution: bornes à vis 4 câble(s) 1,5…16 mm² rigide
- Distribution: bornes à vis 4 câble(s) 1,5…10 mm² souple avec extrémité de câble
- Alimentation: bornes à vis 1 câble(s) 10…35 mm² rigide
- Alimentation: bornes à vis 1 câble(s) 4…25 mm² souple avec extrémité de câble
- Distribution: bornes à vis 7 câble(s) 2,5…25 mm² rigide
- Distribution: bornes à vis 7 câble(s) 1,5…16 mm² souple avec extrémité de câble
- Couple de serrage :
- 2 N.m distribution: 7,5 mm plat tournevis
- 2 N.m distribution: 7,5 mm PZ2 tournevis
- 2,5 N.m alimentation: 9 mm plat tournevis
- 2,5 N.m alimentation: 9 mm PZ2 tournevis
- 2 N.m distribution: 6,5 mm plat tournevis
- 2 N.m distribution: 6,5 mm PZ2 tournevis
- Catégorie de surtension : III
- Tenue diélectrique : 2500 V
- Normes :
- EN/CEI 61439-1
- EN/CEI 60947-7-1
- Température ambiante de fonctionnement : -25°C à +55°C
Caractéristiques techniques du produit :
| Bornier de distribution | |
|---|---|
| Section de conducteur | 35,0 mm² |
| Avec capot plombable | Non |
| Nombre de pôles | 4,0 |
Commentaires (3)
TopTop, bonne qualité rien à redire.
Produit bien penséProduit solide, bien organisé de par la possibilité de pouvoir démonter les barrettes de connexion, ou plus simplement ledos et le capot du boitier. choix très large des diamètres de connexion.
PratiqueParfait pour du gros domestique tri. celui ci fait 7 modules de large; dans un tableau 13m ça laisse juste 6m pour le parafoudre leg003953
