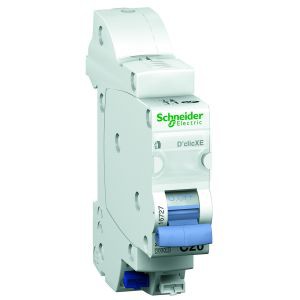

Schneider duoline xe disjoncteur d'clic 1p+n 20a, courbe c, embrochable
SCH16727 - Schneider Electric
Ce produit est abandonné, nous vous proposons un article équivalent :
SCHR9EFC620
Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : 16727
EAN : 3303430167273
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 16727
EAN : 3303430167273
Minimum de commande : 1
> Fiche E-Catalogue
Frais de port réduit avec La Poste Colissimo !
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€
|
Non disponible Produit abandonné |
Produits approchants
|
|
|
|
|
|
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Disjoncteur D'Clic Duoline
Ce Disjoncteur D'clic XE Duoline, courbe C, de la marque Schneider met à l’abri l’ensemble des installations électriques en coupant le courant en cas de court-circuit ou de surcharge. Il est calibré 20 A. Il est destiné à protéger les appareils électriques comme lave-linge, frigidaire, plaque de cuisson, chauffe-eau... Pour profiter de sa charge nominale en termes d'intensité, il est recommandé de l'alimenter avec des câbles en cuivre, souples ou rigides de 1,5mm² à 2,5 mm² de section. Il s’adapte à un montage vertical, horizontal, sur le côté ou à l’envers et peut être fixé sur un rail DIN.
Les + du produit :
- Déclencheur thermique : coupe le courant lorsque l’installation est trop chargée (coupure lente).
- Déclencheur magnétique : coupe le courant en cas de court-circuit (déclenchement immédiat).
- Permet de protéger les appareils électriques de 20A
Caractéristiques principales :
- Application du disjoncteur : Distribution
- Gamme de produits : DUOLINE
- Type de produit ou de composant : Disjoncteur
- Nom abrégé d'appareil : D'clic XE
- Description des pôles : 1P + N
- Nombre de pôles protégés : 1
- Position du pôle neutre : Gauche
- In courant assigné d'emploi : 20 A à 30 °C
- Type de réseau : AC
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 3000 A Icn conformément à EN 60898 - 230 V AC
Caractéristiques complémentaires :
- Fréquence du réseau : 50 Hz
- [ue] tension assignée d'emploi : 230 V AC 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Classe de limitation : 3 conformément à EN 60898
- Type de commande : Par maneton
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : Duoline XE
- Pas de 9 mm : 2
- Hauteur : 83 mm
- Largeur : 18 mm
- Profondeur : 70 mm
- Durée de vie mécanique : 20000 cycles
- Durée de vie électrique : 10000 cycles conformément à EN 60898 - 230 V <= 32 A AC 50/60 Hz / 15000 cycle conformément à EN 60898 - 230 V 20 A AC 50/60 Hz / 20000 cycle conformément à EN 60898 - 230 V <= 16 A AC 50/60 Hz
- Mode de raccordement : Bornes type tunnel sur dessous side for souple câble(s) 1.5...2.5 mm² max / Kit enfichable sur partie supérieure side for
- Longueur de dénudage des fils : 13 mm
- Couple de serrage : 2 N.m
- Protection fuite à la terre : Sans
Référence : SCH16727 (Schneider-Electric)
Ancien produit : Merlin Gerin 16727
Polarité
- 1P + N
- 1 pôle protégé
Type de réseau CA
Degré ou classe de protection
- Protection des bornes contre les contacts directs : IP20
- Protection de la face avant contre les contacts directs : IP40
Températures
- Fonctionnement : - 25 °C à + 40 °C
- Stockage : - 40 °C à + 80 °C
Référence Schneider Electric 16727 / SCH16727
Fiche technique
| Appareillage modulaire | |
|---|---|
| Gamme du produit | DuoLine D'clic XE |
| Fonction | Disjoncteur |
| Intensité | 20 A |
| Nombre de pôles | 1P+N Pôle(s) |
| Connexion | Embrochable |
| Pouvoir de coupure | 3 kA |
| Courbe | C |
| Nombre de module(s) | 1 |
| Tension | 230 V |
Commentaires (3)
PratiqueComme toute la série duoline, ce disjoncteur est d'une grande simplicité d'utilisation. si vous devez retirer un câble d'un duoline, il faut être très précis dans la pousser sur le bouton concerné.je recommande ce produit. il est regrettable que le modèle 25a n'existe pas.
JEAN-PIERRE C, le 29/06/2017 à 15:00
Simplicité et sécuritéSimplicité et rapidité d'installation, facilement modifiable par la suite, sécurité car aucune pièces sous tension accessible.
Olivier O, le 20/12/2015 à 10:54
Très pratiqueProduit qui permet (avec les accessoires associés) une évolution sans complication. avec une qualité schneider... a ce prix que demander de mieux...
Renaud K, le 29/12/2014 à 13:30
