Disjoncteur

Le disjoncteur protège un circuit électrique contre les surcharges et les courts-circuits en coupant automatiquement l’alimentation lorsque le seuil prévu est dépassé. Cette catégorie regroupe des disjoncteurs modulaires destinés à équiper un tableau électrique, avec des calibres et formats adaptés à l’organisation des circuits, à la protection modulaire et aux contraintes d’installation selon la configuration du tableau et la fonction du circuit à protéger.
Affiner
Affiner
Intensité du disjoncteur
Disjoncteur 2A

Disjoncteur 2A

VMC
Contacteur jour/nuit
modules domotiques
Thermostat
Disjoncteur 10A

Disjoncteur 10A

Lampes / luminaires
Spots LED
Éclairage extérieur
Éclairage de sécurité
Disjoncteur 16A

Disjoncteur 16A

TV, box internet
Ordinateur
Console de jeu
Aspirateur
Disjoncteur 20A

Disjoncteur 20A

Lave-linge
Lave-vaisselle
Four électrique
Sèche-linge

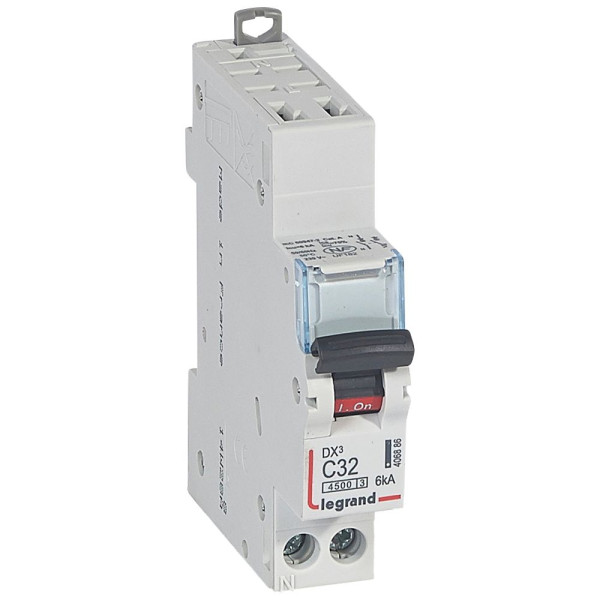

Disjoncteur 32A

Disjoncteur 32A

Plaque de cuisson induction
Cuisinière vitrocéramique
Four professionnel
Borne de recharge
Un doute sur l'intensité de votre disjoncteur ? Demandez à notre assistant !

144 résultats sur 8 pages

À quoi sert un disjoncteur ?

Un disjoncteur est un dispositif modulaire pour la protection des circuits électriques. Il interrompt automatiquement le courant en cas de court-circuit ou de surcharge, empêchant ainsi les dommages matériels et les risques d'incendie. Installé sur un rail DIN dans le tableau électrique, ses caractéristiques principales incluent l'intensité (calibre), le pouvoir de coupure, la courbe de déclenchement, la tension, et le type de borne de connexion.

Comment fonctionne un disjoncteur ?

Le fonctionnement d'un disjoncteur repose sur deux mécanismes principaux : la protection thermique et la protection magnétique. La protection thermique intervient en cas de surcharge, c'est-à-dire lorsque le courant dépasse la capacité nominale du circuit pendant une période prolongée. Un bilame se déforme sous l'effet de la chaleur, provoquant l'ouverture du circuit. La protection magnétique, quant à elle, réagit instantanément en cas de court-circuit. Un électroaimant génère un champ magnétique qui déclenche l'ouverture du disjoncteur, interrompant ainsi le flux de courant.

Quel disjoncteur choisir ?

Le choix d'un disjoncteur dépend de plusieurs facteurs :

  1. Nature du circuit à protéger : Le type d'appareil connecté et la section des conducteurs influencent le choix du disjoncteur. La norme NF C 15-100 fournit des directives précises pour sélectionner le bon disjoncteur selon le type de circuit (éclairage, prises, électroménager, etc.).

  2. Marque et type de connexion : Le choix peut également être influencé par des préférences de marque (Schneider, Legrand, ABB, etc.) et le type de connexion (bornes à vis ou à connexion automatique). Pour les remplacements, il est souvent préférable de choisir la même marque que les appareillages existants pour assurer la compatibilité.

  3. Budget et installation : Le coût et la facilité d'installation peuvent également guider le choix. Les bornes à connexion automatique simplifient l'installation et la maintenance, tandis que les bornes à vis sont couramment utilisées pour les rénovations.

Selon le circuit concerné, le calibre doit être adapté à l'usage : un petit calibre 2A convient aux circuits de commande, tandis qu'un disjoncteur de 10A peut être utilisé pour certains circuits d'éclairage. Les circuits plus courants peuvent nécessiter un calibre 16A, un disjoncteur 20A ou un modèle 32A selon la puissance et la destination du circuit.

Quels sont les types de disjoncteurs ?

Il existe plusieurs types de disjoncteurs, chacun adapté à des besoins spécifiques :

  • Disjoncteurs unipolaires : Utilisés pour protéger un seul fil conducteur.
  • Disjoncteurs bipolaires : Protègent deux fils conducteurs, souvent utilisés pour les circuits 240V.
  • Disjoncteurs tripolaires : Conçus pour les circuits triphasés, couramment utilisés dans les installations industrielles.
  • Disjoncteurs différentiels : Offrent une protection supplémentaire contre les fuites de courant, en plus de la protection contre les surcharges et les courts-circuits.

> Consultez notre guide d'achat pour bien choisir vos disjoncteurs

Comment choisir un disjoncteur ?

Le choix d'un disjoncteur dépend de plusieurs facteurs :

  • La capacité nominale : Il est essentiel de choisir un disjoncteur dont la capacité nominale correspond à celle du circuit à protéger.
  • Le type de disjoncteur : Sélectionner le type de disjoncteur adapté à l'application spécifique (unipolaire, bipolaire, tripolaire, différentiel).
  • La courbe de déclenchement : Les disjoncteurs sont disponibles avec différentes courbes de déclenchement (B, C, D), chacune adaptée à des types de charges spécifiques.
  • Les normes et certifications : Assurez-vous que le disjoncteur choisi est conforme aux normes et certifications en vigueur dans votre région.

Comment installer un disjoncteur ?

L'installation d'un disjoncteur doit être réalisée par un professionnel qualifié pour garantir la sécurité et la conformité aux normes électriques. Voici les étapes générales :

  1. Couper l'alimentation électrique du tableau de distribution.
  2. Identifier le circuit à protéger et choisir le disjoncteur approprié.
  3. Fixer le disjoncteur sur le rail DIN du tableau de distribution.
  4. Connecter les fils conducteurs aux bornes du disjoncteur, en respectant les polarités et les sections de câbles recommandées.
  5. Réarmer le disjoncteur et rétablir l'alimentation électrique.
  6. Tester le bon fonctionnement du disjoncteur en simulant une surcharge ou un court-circuit.

Des disjoncteurs pour toutes les protections

Lors de la construction ou de la rénovation d'une installation électrique, il est important de respecter les exigences de sécurité minimales définies par la norme NF C 15-100. Les disjoncteurs protègent efficacement vos équipements en cas de défaut électrique.

Des dispositifs de protection pour une installation électrique fiable

Les disjoncteurs proposés sur MaterielElectrique.com sont disponibles avec des bornes à vis ou à connexion automatique. Les bornes automatiques facilitent et accélèrent l'installation, éliminant le besoin d'outils pour le raccordement et réduisant le risque de desserrage des vis. Les bornes à vis, plus traditionnelles, sont idéales pour les rénovations de tableaux électriques existants.

> Comment répartir les disjoncteurs dans un tableau électrique ?
