Disjoncteur 4P 20A Legrand Dnx³ 4500 6kA courbe C Vis/Vis 400V

Description

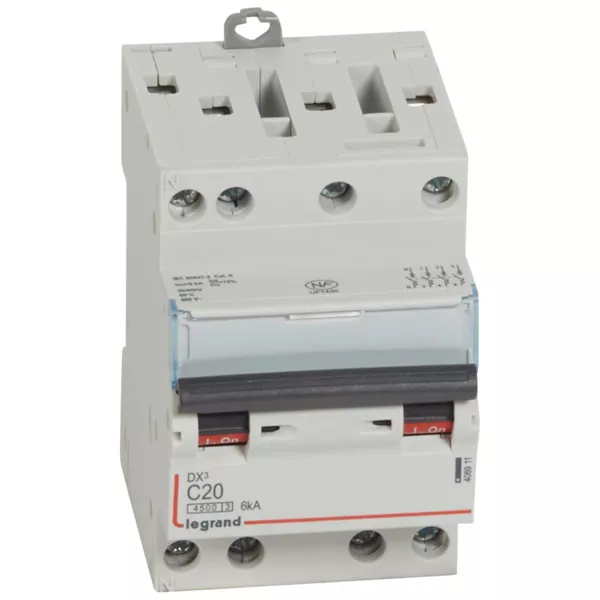

Disjoncteur Legrand 406911 – DX³ 4500 – tétrapolaire – 20 A – courbe C – 400 V – 6 kA – 3 modules – bornes à vis

Le disjoncteur Legrand 406911, de la gamme DX³ 4500, est un appareil modulaire tétrapolaire (3P+N) de 20 A, conçu pour la protection des circuits 400 V triphasés + neutre. Sa courbe C assure un déclenchement efficace contre les surcharges et courts-circuits, avec un pouvoir de coupure de 6 kA. Doté de bornes à vis en arrivée haute et en sortie basse, il garantit une connexion fiable et conforme aux installations professionnelles. Format 3 modules, pour un montage sur rail DIN standard.

caractéristiques principales

disjoncteur 4 pôles – 20 a – courbe c

Le modèle 406911 assure une **coupure complète sur 3 phases + neutre** avec un calibre de **20 ampères**. Sa **courbe C** est idéale pour les circuits standards avec charges résistives ou à faibles appels de courant au démarrage.

puissance de coupure 6 ka – sécurité renforcée

Certifié **NF EN 60898-1**, ce disjoncteur offre une **protection contre les courts-circuits jusqu’à 6 kA**, garantissant la sécurité des personnes et des équipements dans les tableaux basse tension.

bornes à vis – entrée haute / sortie basse

Les **bornes à vis** assurent un **serrage solide** et une bonne tenue des conducteurs, qu’ils soient rigides ou souples avec embouts. Le montage se fait en **arrivée haute / départ bas**, selon les normes en vigueur.

avantages du produit

✔ Coupure 4 pôles fiable : triphasé + neutre
✔ Protection rapide et précise : déclenchement courbe C
✔ Montage universel : 3 modules – rail DIN
✔ Connexion robuste : bornes à vis haute sécurité

applications

• Installations triphasées avec neutre en tertiaire
• Protection de groupes de prises, moteurs, compresseurs
• Armoires divisionnaires et coffrets techniques
• Circuits équilibrés ou à charges mixtes

installation

1. Fixer le disjoncteur sur le rail DIN dans le tableau
2. Connecter les phases + neutre sur les bornes d’entrée (haut)
3. Raccorder les charges en sortie (bas)
4. Serrer les bornes à vis au couple recommandé
5. Vérifier la sélectivité et la continuité du circuit

Les + du produit :

• Accepte les peignes d’alimentation HX3 optimisé

Caractéristiques générales :

• Disjoncteurs DX³ 4500 - 6 kA - courbes C - protection des départs
• Conformes à la norme NF EN 60898-1
• Pouvoir de coupure :
  • 4500 - NF EN 60898-1 - 400 V~
  • 6 kA - EN 60947-2 - 400 V~
• Reçoivent les auxiliaires
• N'acceptent pas les blocs différentiels adaptables
• 2 types de connexion :
  • auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
  • vis/vis : arrivée haute et sortie basse par bornes à vis

Caractéristiques du produit :

• Pour peigne HX³ optimisé tétrapolaire réf. 405 200/201/202/210
• Vis/vis
• Nombre de modules : 3
• Intensité nominale : 20 A
• Tension nominale : 400 V
• Fréquence : 50 Hz
• Courbe : C
• Seuil de déclenchement : 5 à 10 x In
• Pouvoir de coupure : 6 kA
• Protection des bornes contre les contacts directs : IP20
• Protection de la face avant contre les contacts directs : IP40
• Protection contre les chocs mécaniques IK02
• Température de fonctionnement : - 25 °C à + 70 °C
• Température de stockage : - 40 °C à + 70 °C
