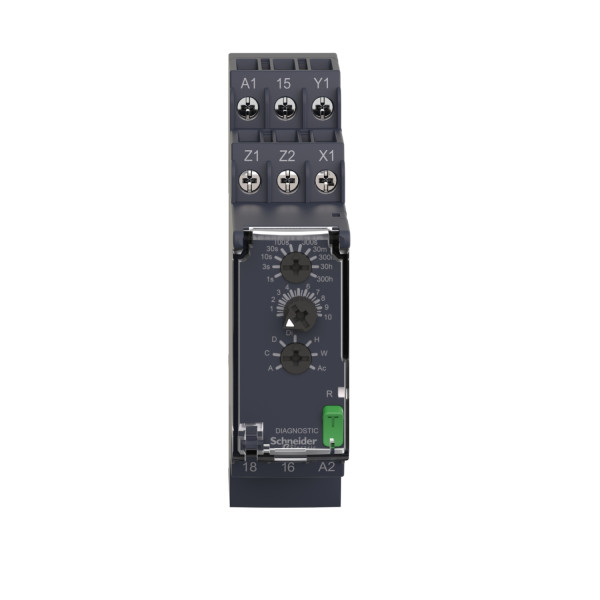

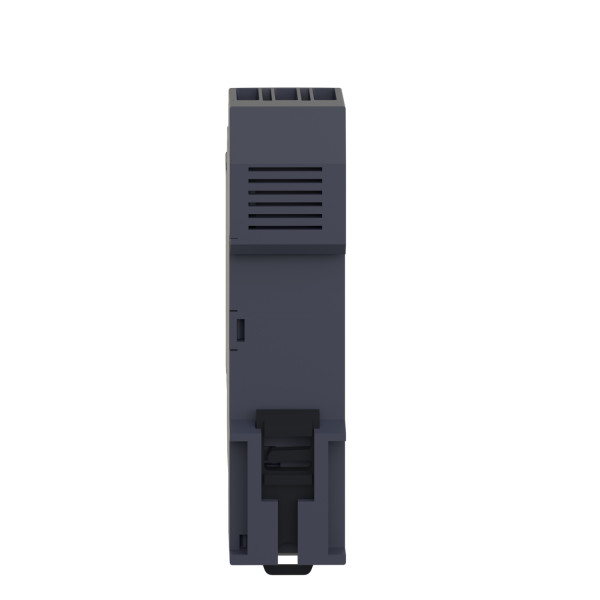

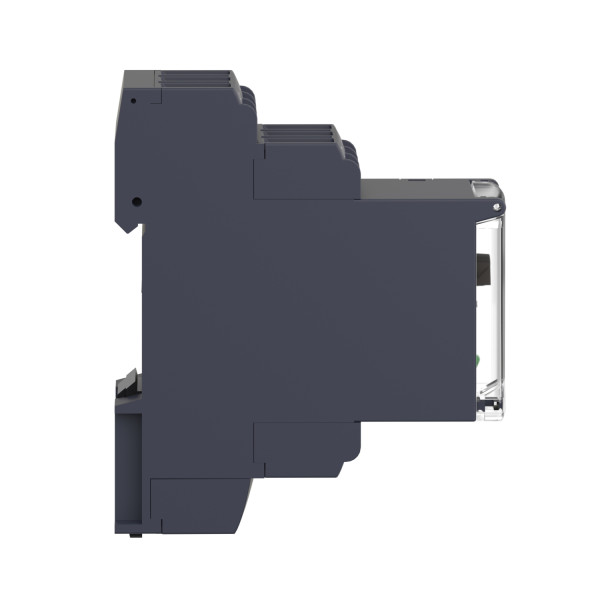

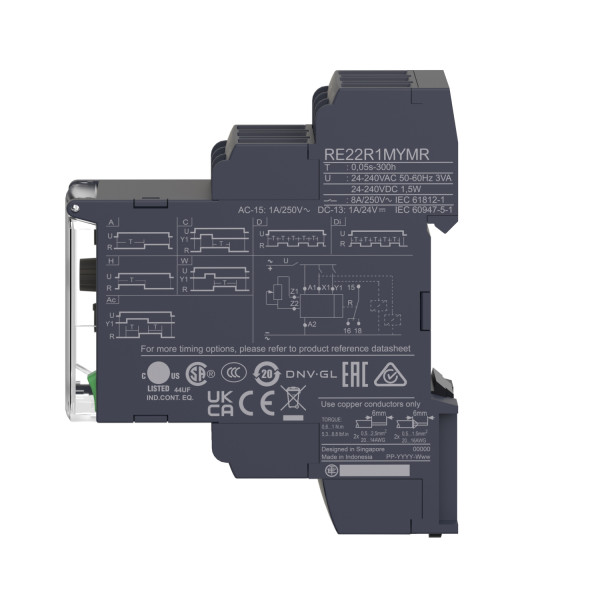

Relais temporisé multifonctions Schneider Harmony Time Re22 1OF 24 à 240V CA/CC

Description

• Gamme de produits : Zelio Time
• Fonction produit : Relais de temporisation modulaire
• Type de sortie tor : Relais
• Nom abrégé de l'appareil : RE22
• Courant de sortie nominal : 8 A

• Description des contacts : 1 F/O contact temporisé, sans cadmium
• Type de temporisation : A, C.a., At, Aw, C, D, Di, H, Ht, W, Act, Ct, Dw, Hw, Wt, Dt, Dit, Diw
• Domaine de réglage de la temporisation : 0.3...3 s, 1...10 s, 0.05...1 s, 3...30 s, 10...100 s, 30...300 s, 3...30 min, 30...300 min, 3...30 H, 30...300 H
• Type de commande : Bouton rotatif, Diagnostic button, External potentiometer
• Tension d'alimentation : 24...240 V AC/DC à 50/60 Hz
• Tension d'entrée : <= 2.4 V
• Plage d'utilisation en tension : 0,85 à 1,1 Us
• Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
• Mode de raccordement :
  • Bornes à vis : 1 x 0.5...1 x 3.3 mm², AWG 20...AWG 12 rigide câble sans embout
  • Bornes à vis : 2 x 0.5...2 x 2.5 mm², AWG 20...AWG 14 rigide câble sans embout
  • Bornes à vis : 1 x 0,2 à 1 x 2,5 mm², AWG 24...AWG 14 souple câble avec embout
  • Bornes à vis : 2 x 0,2 à 2 x 1,5 mm², AWG 24...AWG 16 souple câble avec embout
• Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
• Matière du boîtier : Auto-extinguible
• Précision de répétition : +/-0,5% conformément à IEC 61812-1
• Dérive en température : +/- 0,05 %/°C
• Dérive en tension : +/- 0,2 %/V
• Réglage exact du temps de retard : +/- 10 % pleine échelleà 25 °C conformément à IEC 61812-1
• Durée minimale de l'impulsion : 30 ms, 100 ms (avec charge en parallèle)
• Résistance d'isolement : 100 M?à 500 V DC conformément à IEC 60664-1
• Temps de reset : 120 ms (sur désexcitation)
• Immunité aux micro-coupures : <= 10 ms
• Puissance consommée en va : 3 VA à 240 V AC
• Puissance consommée en w : 1.5 W à 240 V DC
• Capacité de commutation en va : 2000 VA
• Courant commuté minimum : 10 mA 5 V DC
• Courant commuté maximum : 8 A
• Tension de coupure maximale : 250 V AC
• Durée de vie électrique :
  • 100000 cycle pour 8 A à 250 V AC-1
  • 100000 cycle pour 2 A à 24 V DC-1
• Durée de vie mécanique : 10000000 cycle
• Tension assignée de tenue aux chocs : 5 kV pour 1.2...50 µs conformément à IEC 60664-1
• Retard réponse : < 100 ms
• Distance de fuite : 4 kV/3 conformément à IEC 60664-1
• Catégorie de surtension : III conformément à IEC 60664-1
• Position de montage : Toutes positions
• Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
• Led d'état :
  • Vert rétro-éclairage à DEL (fixe) pour dial pointer indication, Jaune LED (fixe) pour output relay energised
  • Jaune LED (fast flashing) pour timing in progress and output relay de-energised
  • Jaune LED (slow flashing) pour timing in progress and output relay energised
• Largeur : 22.5 mm
• Poids (kg) : 0.100
• Garantie : 18 mois
