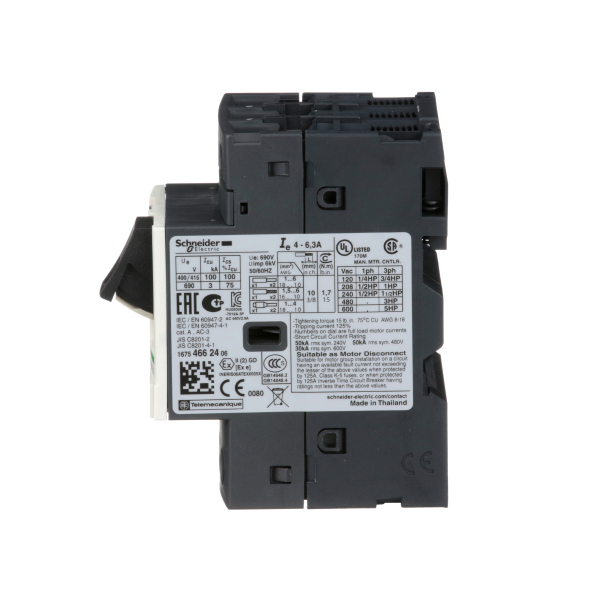

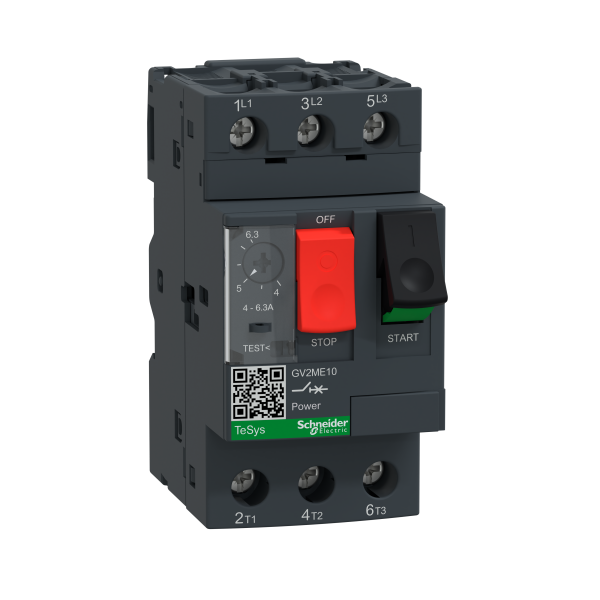

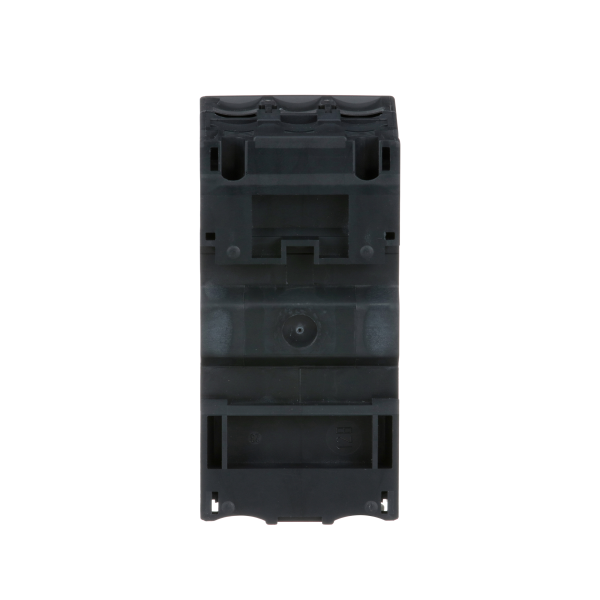

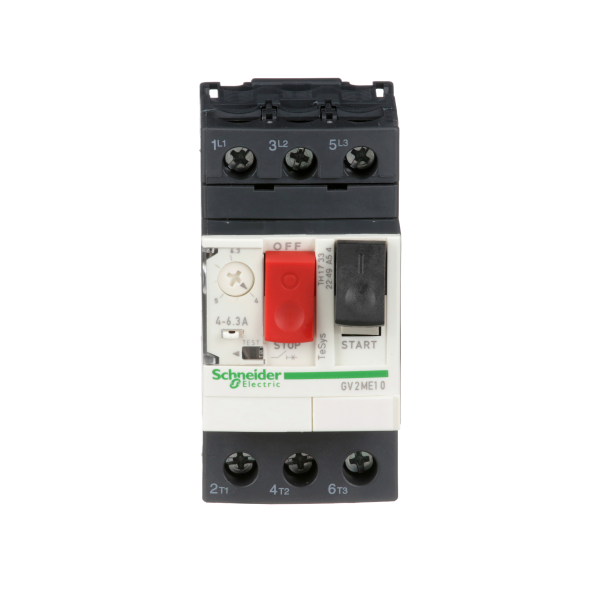

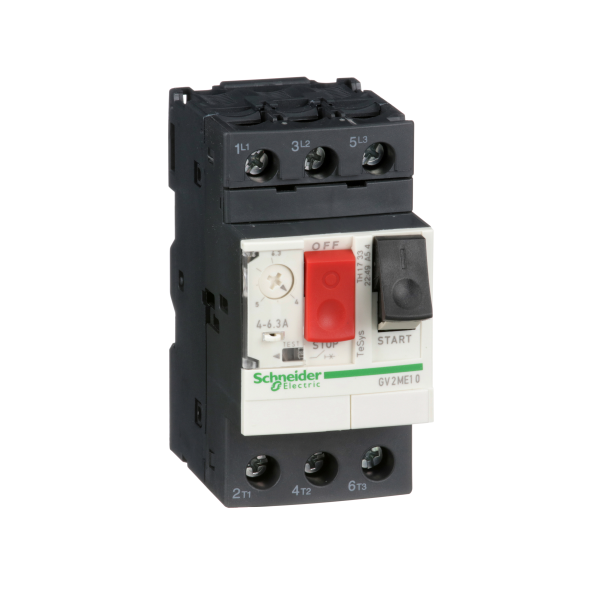

Schneider electric disjoncteur moteur gv2me 4 à 6,3 a 3p 3d déclencheur magnétothermique
Référence : GV2ME10
EAN : 3389110343113
Minimum de commande : 1
> Fiche E-Catalogue
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€
En stock Il y a 19 produit(s) disponible(s) |
|
|
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Produits approchants
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Disjoncteur Moteur Gv2Me
Ce disjoncteur moteur TeSys GV2ME, de calibre 6,3A, de la marque Schneider, est idéal pour protéger le circuit d’une ventilation mécanique contrôlée (VMC) contre des éventuels court-circuit ainsi que les problèmes liés à la surcharge. Il peut également être utilisé pour assurer la protection d’un circuit d’éclairage contre les surplus d’intensité dans une installation électrique. Ce disjoncteur peut être utilisé dans une installation monophasée comme en triphasée et peut être alimenté par une tension électrique de 230V jusqu’à 690V.
Les + du produit :
- Peut être fixé sur rail DIN ou être vissé sur un panneau avec une plaque adaptatrice
- Idéal pour protéger un circuit d’éclairage
- Peut être utilisé pour protéger un circuit d’une ventilation mécanique contrôlée (VMC)
- Facile à mettre en œuvre
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 4...6.3 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 78 A
Caractéristiques complémentaires :
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 3 kW à 500 V AC 50/60 Hz / 4 kW à 690 V AC 50/60 Hz / 2.2 kW à 400/415 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 6.3 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Référence : SCHGV2ME10 (Schneider-Electric)
Ancien produit : Telemecanique GV2ME10
Caractéristiques techniques du produit :
Disjoncteur moteur | |
---|---|
Largeur | 45 mm |
Hauteur | 89 mm |
Profondeur | 78,2 mm |
Puissance de fonctionnement nominale, ac-3, 400 v | 2,2 kW |
Avec commutateur auxiliaire intégré | Non |
Courant permanent nominal (iu) | 6,3 A |
Avec déclencheur à sous-tension intégré | Non |
Nombre de pôles | 3 |
Tension de fonctionnement normale | 690 V |
Tension de fonctionnement normale | 690 V |
Réglage de courant du déclencheur de surcharge | 6,3 A |
Réglage de courant du déclencheur de surcharge | 4 A |
Indice de protection (ip) | Ip20 |
Avec protection thermique | Oui |
Type de raccordement du circuit principal | Raccordement à vis |
Finition de l'élément d'actionnement | Bouton-poussoir |
Technique de déclenchement | Thermomagnétique |
Puissance de fonctionnement nominale, ca-3, 230 v | 1,1 kW |
Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
Plage de réglage du déclencheur de court-circuit non retardé | 78 A |
Sensible à une défaillance de phase | Oui |
Type de construction de l'appareil | Appareil complet installé dans un boîtier |
Commentaires (4)
Produit conforme et livraison rapide, je recommande matériel electrique
J'ai beaucoup apprécié que vous ayez repris la marque télé mécanicien, car j'avais besoin d'un disjoncteur télémécanicien, et maintenant mon compresseur fonctionne comme un neuf. merci
Le produit est bon, mais pas celui voulu, dommage que les disjoncteurs avec relais ne soit pas proposés directement. il faut taper la référence longue et total pour cela !
Envoi rapide. produit exactement comme attendu. transaction parfaite.
