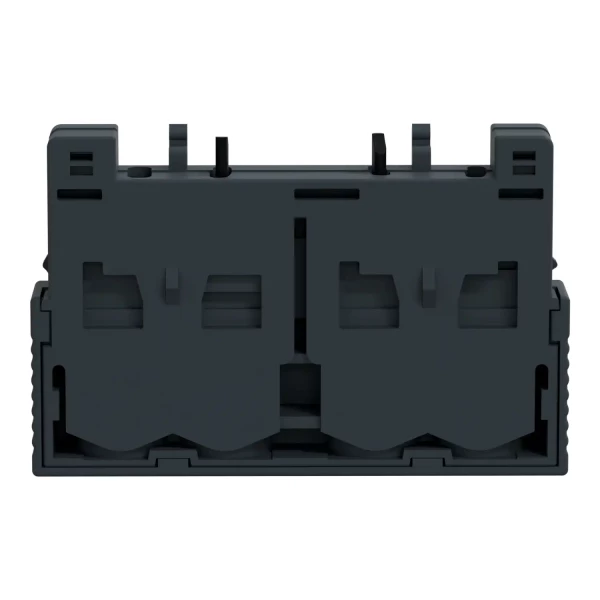

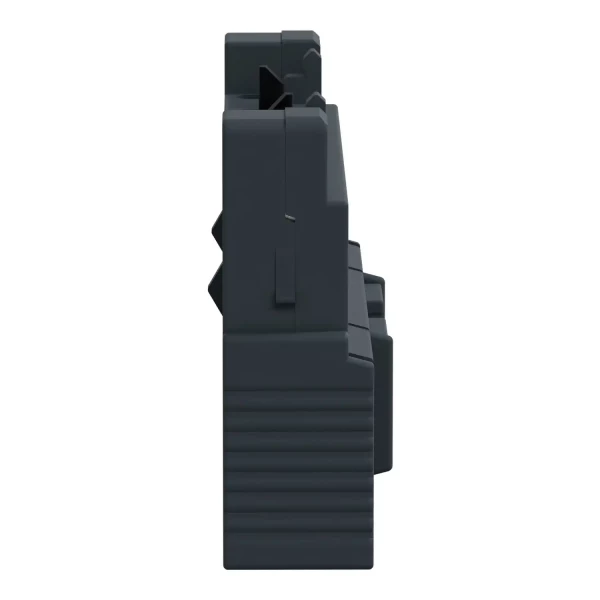

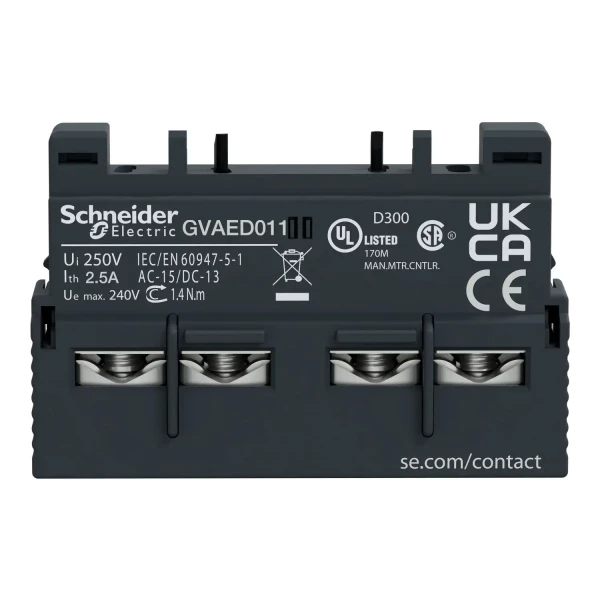

Bloc auxiliaire Schneider GVAED011 – 1F+1O – Montage frontal – pour disjoncteurs GV2/GV3
15.07 € HT 18.08 € TTC
9.92 € HT 11.90 € TTC
Offre limitée - Il reste 9 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 23 points de fidélité en achetant ce produit
Schneider Electric
SCHGV3L25
Schneider Electric Disjoncteur Magnetique 25A
Non géré en stock
A commander
144.40 € HT 173.28 € TTC
Schneider Electric
SCHGV3L32
Schneider Electric Disjoncteur Magnetique 32A
Non géré en stock
A commander
159.69 € HT 191.63 € TTC
Schneider Electric
SCHGV3L40
Schneider Electric Disjoncteur Magnetic 40A
Non géré en stock
A commander
171.92 € HT 206.30 € TTC
Schneider Electric
SCHGV3L50
Schneider Electric Disjoncteur Magnetique 50A
Non géré en stock
A commander
187.22 € HT 224.66 € TTC
Schneider Electric
SCHGV3L65
Schneider Electric Disjoncteur Magnetique 65
Non géré en stock
A commander
196.44 € HT 235.73 € TTC
Schneider Electric

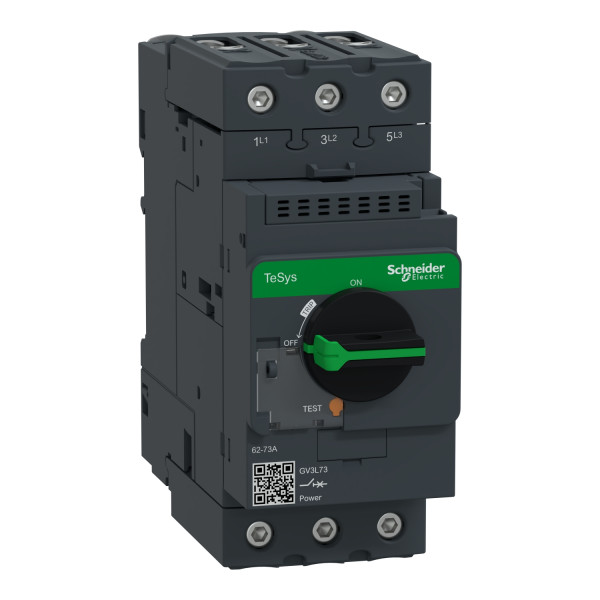

SCHGV3L73
Tesys gv - disjoncteur magnétique - 73a - 3p - everlink
Non géré en stock
A commander
229.96 € HT 275.95 € TTC
Schneider Electric
SCHGV3L80
Tesys gv - disjoncteur magnétique - 80a - 3p - everlink
En stock
3 produit(s) disponible(s)
208.90 € HT 250.68 € TTC
Schneider Electric
SCHGV3P13
Schneider Electric Disjoncteur Moteur 13A
Non géré en stock
A commander
146.29 € HT 175.55 € TTC
Schneider Electric
SCHGV3P18
Schneider Electric Disjoncteur Moteur 18A
Non géré en stock
A commander
152.12 € HT 182.54 € TTC
Schneider Electric
SCHGV3P25
Schneider Electric Disjoncteur Moteur 25A
Non géré en stock
A commander
163.71 € HT 196.45 € TTC
Schneider Electric
SCHGV3P32
Schneider Electric Disjoncteur Moteur 32A
Non géré en stock
A commander
175.38 € HT 210.46 € TTC
Schneider Electric
SCHGV3P40
Schneider Electric Tesys Gv Disjoncteur Moteur Gv3P 40A
En stock
6 produit(s) disponible(s)
90.75 € HT 108.90 € TTC
Schneider Electric
SCHGV3P50
Schneider Electric Disjoncteur Moteur 50A
En stock
2 produit(s) disponible(s)
181.20 € HT 217.44 € TTC
Schneider Electric
SCHGV3P65
TeSys GV3 - disjoncteur moteur - 65A - 3P 3d - déclencheur magnétique
En stock
3 produit(s) disponible(s)
108.25 € HT 129.90 € TTC
Schneider Electric

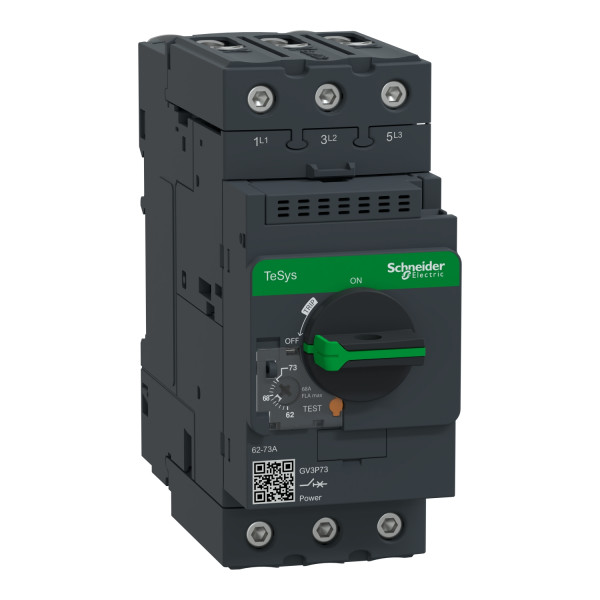

SCHGV3P73
Tesys gv - disjoncteur moteur magnéto-thermique - 62 à 73a - 3p - everlink
Non géré en stock
A commander
219.47 € HT 263.36 € TTC
Schneider Electric
SCHGV3P80
Tesys gv - disjoncteur moteur magnéto-thermique - 70 à 80a - 3p - everlink
En stock
3 produit(s) disponible(s)
230.82 € HT 276.98 € TTC
Description
Le bloc auxiliaire Schneider GVAED011 permet d’ajouter un contact de signalisation 1F+1O à vos disjoncteurs-moteurs TeSys GV2 ou GV3. Facile à installer en montage frontal, il offre une solution fiable pour indiquer l’état de fonctionnement ou de défaut du disjoncteur. Idéal dans les installations industrielles ou tertiaires, ce module compact améliore la supervision des équipements tout en conservant la compacité du tableau. Conforme aux normes IEC 60947-5-1, il garantit des performances électriques durables.
Caractéristiques principales :
configuration 1f+1o
Le GVAED011 intègre un contact normalement fermé (1F) et un contact normalement ouvert (1O). Cette double sortie permet de détecter à la fois la mise en marche et l’arrêt ou le déclenchement du disjoncteur.
montage frontal facile
Ce bloc se fixe rapidement en façade des disjoncteurs GV2 ou GV3, sans outil, ce qui le rend idéal pour les armoires où l’accessibilité latérale est limitée.
compatibilité avec disjoncteurs tesys gv
Le modèle GVAED011 est compatible avec les disjoncteurs moteurs GV2ME, GV2P, GV3ME, utilisés pour la protection thermique et magnétique des moteurs jusqu’à 32 A ou 65 A selon modèle.
Gamme : TeSys
Nom abrégé de l'appareil : GVAED
Fonction produit : Bloc de contact auxiliaire
Accessoires associés : GV3LGV3P
Emplacement de montage : Avant
Manœuvre des contacts auxiliaires : Signal de défaut 1 "F"
Composition des pôles : 1F+1O
Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigideBorniers à vis-étrier 2 câble 1…2,5 mm² - rigidité du câble: rigideBorniers à vis-étrier 1 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble 0,75…1,5 mm² - rigidité du câble: souple - avec emboutBorniers à vis-étrier 1 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
Caractéristiques complémentaires :
[ui] tension assignée d'isolement : 600 V - conformément à UL 508690 V - conformément à IEC 60947-1600 V - conformément à CSA C22.2 No 14
[ue] tension assignée d'emploi : 24...240 V AC24 à 60 V DC
[ith] courant thermique conventionnel : 2.5 A
Type de protection : GB2CB…disjoncteur valeur selon la tension de fonctionnement pour Ue Fusible gG
Durée de vie mécanique : 100000 cycle
Courant commuté minimum : 5 mA
Tension de commutation minimale : 17 V
Puissance assignée d'emploi en va : 300 VAà 48 V AC-15 - durabilité électrique: 100000 cycle400 VAà 690 V AC-15 - durabilité électrique: 100000 cycle500 VAà 110...127 V AC-15 - durabilité électrique: 100000 cycle500 VAà 500 V AC-15 - durabilité électrique: 100000 cycle650 VAà 440 V AC-15 - durabilité électrique: 100000 cycle720 VAà 230...240 V AC-15 - durabilité électrique: 100000 cycle850 VAà 380...415 V AC-15 - durabilité électrique: 100000 cycle
Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle140 W à 110 V DC-13 - durabilité électrique: 100000 cycle140 W à 24 V DC-13 - durabilité électrique: 100000 cycle180 W à 60 V DC-13 - durabilité électrique: 100000 cycle240 W à 48 V DC-13 - durabilité électrique: 100000 cycle
Couple de serrage :
Hauteur : 89 mm
Largeur : 9,3 mm
Profondeur : 66 mm
Poids : 0.05 kg
avantages du produit
✔ Double contact (F+O) : pour une flexibilité maximale dans vos schémas de commande.
✔ Montage simple : frontal, sans outil, même en espace réduit.
✔ Durabilité : conforme aux normes industrielles IEC 60947-5-1.
applications
Le bloc GVAED011 est idéal pour :
- Signalisation d’état des disjoncteurs moteurs
- Supervision de lignes de production
- Remontée d'information dans les automates (API, GTC)
- Détection de défaut moteur ou déclenchement
installation
1. Couper l’alimentation du disjoncteur GV.
2. Clipser le bloc GVAED011 en face avant du disjoncteur.
3. Raccorder les fils de commande aux bornes du contact (1F/1O).
4. Vérifier le bon enclenchement du bloc et effectuer un test fonctionnel.
5. Mettre sous tension et contrôler la remontée de l’état dans votre système.
Schneider Electric
SCHGV2ME16
Schneider Electric Disjoncteur Moteur Gv2Me 9 à 14 A 3P 3D Déclencheur Magnétothermique
5,0 (1)
En stock
26 produit(s) disponible(s)
30.13 € HT 36.16 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
58 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
94 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
Schneider Electric
SCHGV2ME05
Schneider Electric Disjoncteur Moteur Gv2Me 0,63 à 1 A 3P 3D Déclencheur Magnétothermique
En stock
6 produit(s) disponible(s)
26.92 € HT 32.30 € TTC
Schneider Electric
SCHGV3P40
Schneider Electric Tesys Gv Disjoncteur Moteur Gv3P 40A
En stock
6 produit(s) disponible(s)
90.75 € HT 108.90 € TTC
Schneider Electric
SCHGV2ME32
Schneider Electric Disjoncteur Moteur Gv2Me 24 à 32 A 3P 3D Déclencheur Magnétothermique
En stock
3 produit(s) disponible(s)
119.18 € HT 143.02 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
En stock
14 produit(s) disponible(s)
14.83 € HT 17.80 € TTC
Schneider Electric
SCHGV3P65
TeSys GV3 - disjoncteur moteur - 65A - 3P 3d - déclencheur magnétique
En stock
3 produit(s) disponible(s)
108.25 € HT 129.90 € TTC
Schneider Electric
SCHGV2P14
Schneider Electric Disjoncteur Moteur Gv2P 6 à 10 A 3P 3D Déclencheur Magnétothermique
En stock
6 produit(s) disponible(s)
80.25 € HT 96.30 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Schneider Electric
SCHGV3P50
Schneider Electric Disjoncteur Moteur 50A
En stock
2 produit(s) disponible(s)
181.20 € HT 217.44 € TTC
Schneider Electric
SCHGV2ME21
Schneider Electric Disjoncteur Moteur Gv2Me - 17 A 23 A - 3P - 3D - Déclencheur Magnétothermique
En stock
2 produit(s) disponible(s)
33.25 € HT 39.90 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
51 produit(s) disponible(s)
9.50 € HT 11.40 € TTC
Schneider Electric
SCHGV2P06
Schneider Electric Disjoncteur Moteur Gv2P 1 à 1,6 A 3P 3D Déclencheur Magnétothermique
En stock
2 produit(s) disponible(s)
79.42 € HT 95.30 € TTC
Schneider Electric
SCHGV3P80
Tesys gv - disjoncteur moteur magnéto-thermique - 70 à 80a - 3p - everlink
En stock
3 produit(s) disponible(s)
230.82 € HT 276.98 € TTC
Schneider Electric
SCHGV3P501
Schneider Electric Disjoncteurs Moteurs Gv3 50A avec Un Seul Bornier Everlink
En stock
2 produit(s) disponible(s)
191.55 € HT 229.86 € TTC
Caractéristiques techniques
| Mode de pose | Fixation frontale |
| Modèle | Intégrable |
| Courant de fonctionnement nominal ca-15, 230 v | 0,5 A |
| Finition du raccordement électrique | Raccordement à vis |
| Nombre d'interrupteurs de signal d'erreur | 1 |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Nombre de contacts en tant qu'inverseurs | 0 |
