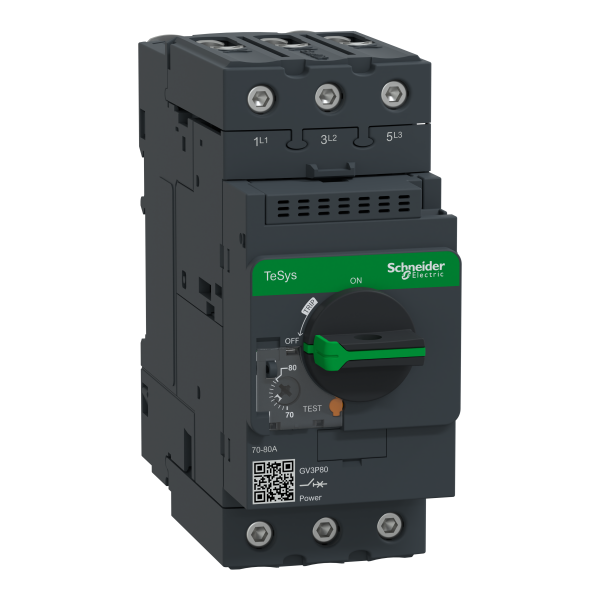

Tesys gv - disjoncteur moteur magnéto-thermique - 70 à 80a - 3p - everlink
SCHGV3P80 - Schneider Electric
276.98 € TTC
Marque : Schneider Electric
Référence : GV3P80
EAN : 3606481304568
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GV3P80
EAN : 3606481304568
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 553 point(s) de fidélité.
|
En stock Il y a 14 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Gamme : TeSys
Nom du produit : TeSys GV3
Nom abrégé de l'appareil : GV3P
Fonction produit : Disjoncteur
Fonction de l’appareil : Moteur
Technologie de déclencheur : Thermique-magnétique
Caractéristiques complémentaires :
Description des pôles : 3P
Type de réseau : CA
Catégorie d'emploi : AC-3 se conformer à IEC 60947-4-1A se conformer à IEC 60947-2
Fréquence réseau : 50/60 Hz
Mode de fixation : Pincé sur rail DIN symétrique 35 mmVissé sur panneau (avec 3 x vis M4 )
Position de montage : Toutes positions (pas de montage direct avec contacteur, utiliser longueur câble > 10 cm)Toutes positions (ne pas utiliser avec un accessoire GV3S)
Puissance moteur kw : 45 kW à 400/415 V CA 50/60 Hz (courant de crête maximal 750 A)45 kW à 500 V CA 50/60 Hz (courant de crête maximal 750 A)55 kW à 690 V CA 50/60 Hz (courant de crête maximal 750 A)
Pouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz50 kA Icu à 400/415 V CA 50/60 Hz65 kA Icu at 230/240 V AC 50/60 Hz
[ics] pouvoir assigné de coupure de service en court-circuit : 0,5 à 500 V CA 50/60 Hz0,5 à 690 V CA 50/60 Hz100 % à 230/240 V CA 50/60 Hz60 % at 400/415 V AC 50/60 Hz60 % at 440 V AC 50/60 Hz
Type de commande : Bouton rotatif
In courant assigné d'emploi : 80 A
Calibre du déclencheur : 70...80 A
Courant de déclenchement magnétique : 1120 A
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
[ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-2
Puissance dissipée par pôle : 8 W
Durée de vie mécanique : 50000 cycle
Durée de vie électrique : 20000 cycles for AC-3 at 415 V In
Vitesse de commande : 25 cyc/h
Service assigné : Continu se conformer à IEC 60947-4-1
Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² rigideConnecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² rigideConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² soupleConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple
Couple de serrage : 5 N.m sur connecteurs à vis BTR EverLink pour câble 25 mm²8 N.m sur connecteurs à vis BTR EverLink pour câble 35 mm²
Robustesse mécanique : Chocs ouvert 30 Gn pour 11 ms se conformer à IEC 60068-2-27Vibrations 4 Gn, 5 à 300 Hz se conformer à IEC 60068-2-6Shocks closed 5 Gn for 11 ms conforming to IEC 60068-2-27
Aptitude au sectionnement : Oui se conformer à IEC 60947-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Hauteur : 132 mm
Largeur : 55 mm
Profondeur : 136 mm
Poids : 0,96 kg
Couleur : Gris SE GREY 6Vert SE GREEN 2
Gamme : TeSys
Nom du produit : TeSys GV3
Nom abrégé de l'appareil : GV3P
Fonction produit : Disjoncteur
Fonction de l’appareil : Moteur
Technologie de déclencheur : Thermique-magnétique
Caractéristiques complémentaires :
Description des pôles : 3P
Type de réseau : CA
Catégorie d'emploi : AC-3 se conformer à IEC 60947-4-1A se conformer à IEC 60947-2
Fréquence réseau : 50/60 Hz
Mode de fixation : Pincé sur rail DIN symétrique 35 mmVissé sur panneau (avec 3 x vis M4 )
Position de montage : Toutes positions (pas de montage direct avec contacteur, utiliser longueur câble > 10 cm)Toutes positions (ne pas utiliser avec un accessoire GV3S)
Puissance moteur kw : 45 kW à 400/415 V CA 50/60 Hz (courant de crête maximal 750 A)45 kW à 500 V CA 50/60 Hz (courant de crête maximal 750 A)55 kW à 690 V CA 50/60 Hz (courant de crête maximal 750 A)
Pouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz50 kA Icu à 400/415 V CA 50/60 Hz65 kA Icu at 230/240 V AC 50/60 Hz
[ics] pouvoir assigné de coupure de service en court-circuit : 0,5 à 500 V CA 50/60 Hz0,5 à 690 V CA 50/60 Hz100 % à 230/240 V CA 50/60 Hz60 % at 400/415 V AC 50/60 Hz60 % at 440 V AC 50/60 Hz
Type de commande : Bouton rotatif
In courant assigné d'emploi : 80 A
Calibre du déclencheur : 70...80 A
Courant de déclenchement magnétique : 1120 A
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
[ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-2
Puissance dissipée par pôle : 8 W
Durée de vie mécanique : 50000 cycle
Durée de vie électrique : 20000 cycles for AC-3 at 415 V In
Vitesse de commande : 25 cyc/h
Service assigné : Continu se conformer à IEC 60947-4-1
Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² rigideConnecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² rigideConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² soupleConnecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² souple
Couple de serrage : 5 N.m sur connecteurs à vis BTR EverLink pour câble 25 mm²8 N.m sur connecteurs à vis BTR EverLink pour câble 35 mm²
Robustesse mécanique : Chocs ouvert 30 Gn pour 11 ms se conformer à IEC 60068-2-27Vibrations 4 Gn, 5 à 300 Hz se conformer à IEC 60068-2-6Shocks closed 5 Gn for 11 ms conforming to IEC 60068-2-27
Aptitude au sectionnement : Oui se conformer à IEC 60947-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Hauteur : 132 mm
Largeur : 55 mm
Profondeur : 136 mm
Poids : 0,96 kg
Couleur : Gris SE GREY 6Vert SE GREEN 2
Référence Schneider Electric GV3P80 / SCHGV3P80
Caractéristiques techniques du produit :
| Disjoncteur moteur | |
|---|---|
| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 45 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 80 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 80 A |
| Réglage de courant du déclencheur de surcharge | 70 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 22 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 1120 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 1120 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
