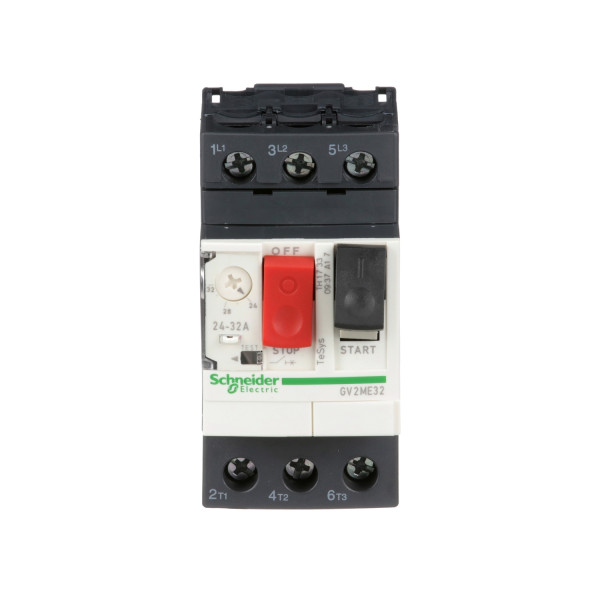

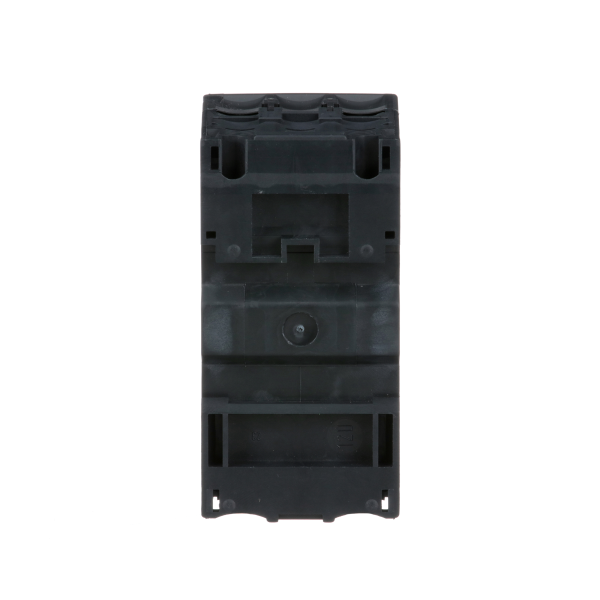

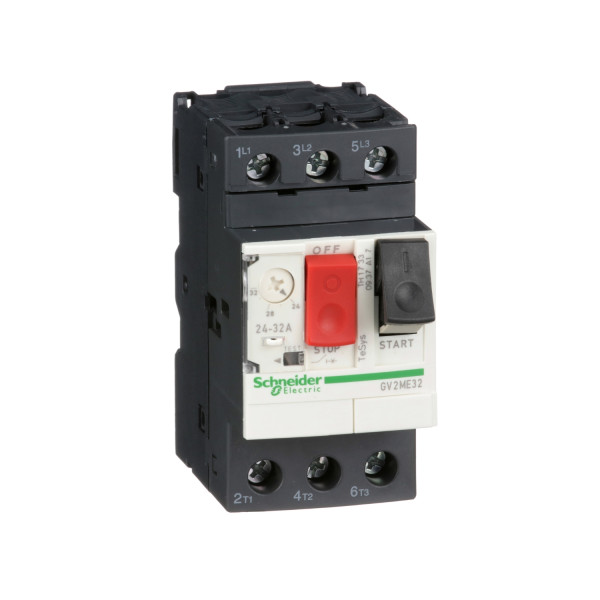

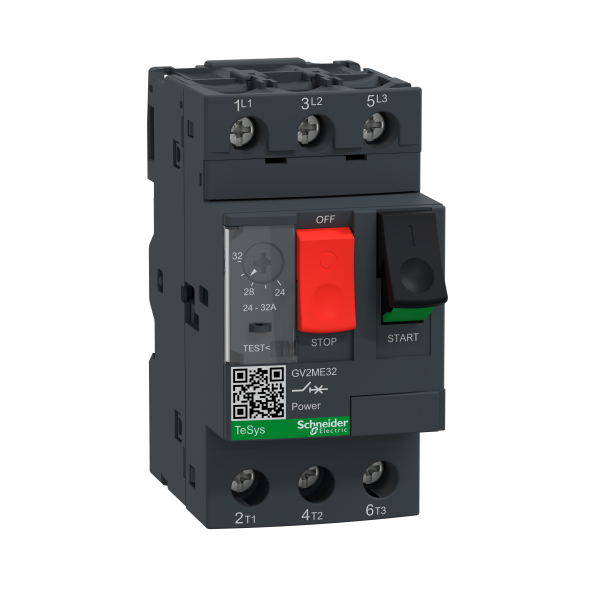

Schneider electric disjoncteur moteur gv2me 24 à 32 a 3p 3d déclencheur magnétothermique
SCHGV2ME32 - Schneider Electric
143.02 € TTC
Marque : Schneider Electric
Référence : GV2ME32
EAN : 3389110343298
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GV2ME32
EAN : 3389110343298
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 286 point(s) de fidélité.
|
En stock Il y a 6 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Disjoncteur Moteur Gv2Me Schneider Electric
Le disjoncteur moteur TeSys GV2ME, de la marque Schneider Electric, est un dispositif de protection destiné à couper automatiquement le circuit en cas de court-circuit, ou de surcharge. Il est généralement utilisé pour protéger les appareils avec moteur électrique. Son déclencheur magnétothermique possède un pouvoir de coupure de 50 kA, assurant ainsi la coupure de courant en cas de surcharge dépassant cette valeur. Ce disjoncteur agit sur un réseau de 24 à 32 A avec une puissance de 15 à 22 kW.
Les + du produit :
- Montage sur rail DIN
- Manette de commande manuelle
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 50 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 4 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 10 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 24...32 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 416 A
Caractéristiques complémentaires :
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 15 kW à 400/415 V AC 50/60 Hz / 22 kW à 690 V AC 50/60 Hz / 18.5 kW à 500 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 32 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Référence : SCHGV2ME32 (Schneider-Electric)
Ancien produit : Telemecanique GV2ME32
Référence Schneider Electric GV2ME32 / SCHGV2ME32
Caractéristiques techniques du produit :
| Disjoncteur moteur | |
|---|---|
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,2 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 15 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 32 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 32 A |
| Réglage de courant du déclencheur de surcharge | 24 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 7,5 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 10 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 416 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 416 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
