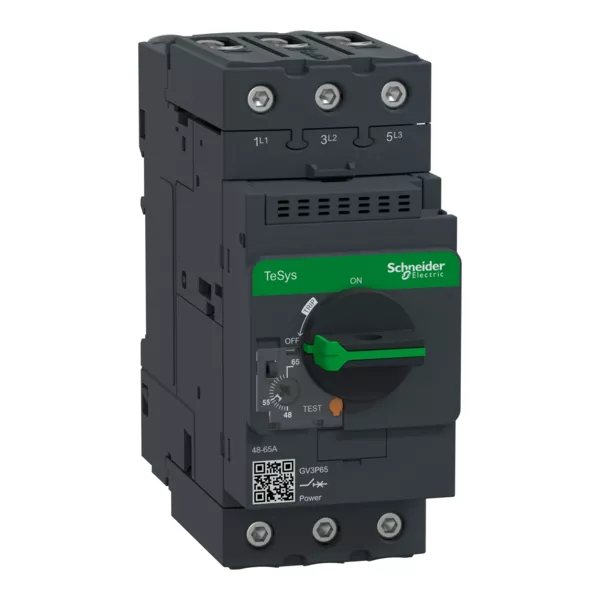

Disjoncteur moteur 65A 3P 3d Schneider TeSys GV3 déclencheur magnéto thermique

Description

Le Schneider Electric GV3P65 est un disjoncteur moteur magnétothermique de la gamme TeSys GV3, spécialement conçu pour assurer la protection et la commande des moteurs triphasés contre les surcharges, les courts-circuits et les pertes de phase. Grâce à sa plage de réglage thermique de 40 à 65 A, il s'adapte parfaitement aux moteurs de forte puissance utilisés dans les environnements industriels.

Compact, robuste et simple à installer, le GV3P65 intègre un déclencheur magnétothermique haute performance garantissant une protection optimale des équipements électriques. Compatible avec les accessoires de la gamme TeSys GV3, il constitue une solution fiable pour les armoires électriques, les machines industrielles, les systèmes de pompage, les convoyeurs et les installations de production.

Les avantages du Schneider GV3P65

• Protection complète contre les surcharges, courts-circuits et défauts de phase.
• Réglage thermique précis de 40 à 65 A pour s'adapter aux caractéristiques du moteur.
• Format compact facilitant l'intégration dans les armoires électriques.
• Installation rapide sur rail DIN ou par fixation vissée.
• Commande locale ergonomique avec boutons Marche/Arrêt.
• Compatible avec les contacteurs TeSys D, les relais, les blocs auxiliaires et les accessoires Schneider Electric.
• Fiabilité reconnue pour les applications industrielles intensives.

Applications

Le GV3P65 est recommandé pour la protection des :

• Moteurs triphasés industriels
• Convoyeurs
• Pompes et surpresseurs
• Compresseurs
• Ventilateurs industriels
• Machines-outils
• Systèmes de manutention
• Armoires électriques industrielles
• Installations de production automatisées

Pourquoi choisir le Schneider Electric GV3P65 ?

Le GV3P65 offre une protection moteur fiable et performante tout en simplifiant la maintenance des installations électriques. Sa large plage de réglage, sa robustesse et sa compatibilité avec l'ensemble de la gamme TeSys en font un choix privilégié pour les électriciens, intégrateurs et industriels recherchant une solution durable et conforme aux exigences des installations modernes.

FAQ

À quoi sert le disjoncteur moteur GV3P65 ?

Il protège les moteurs électriques contre les surcharges, les courts-circuits et les pertes de phase, tout en permettant leur commande manuelle.

Quelle est la plage de réglage du courant ?

Le courant thermique est réglable de 40 à 65 A, permettant une adaptation précise aux caractéristiques du moteur.

Ce modèle peut-il être installé sur rail DIN ?

Oui, le GV3P65 est compatible avec un montage sur rail DIN ou une fixation directe par vis.

Est-il compatible avec les contacteurs Schneider Electric ?

Oui, il est parfaitement compatible avec les contacteurs TeSys D, permettant la réalisation de démarreurs moteurs complets.

Dans quels secteurs est-il utilisé ?

Il est utilisé dans l'industrie, le tertiaire, les installations de pompage, les systèmes CVC, les machines de production et toutes les applications nécessitant une protection moteur fiable.

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys GV3
• Nom abrégé d'appareil : GV3P
• Type de produit ou de composant : Disjoncteur
• Application du disjoncteur : Protection moteur
• Description des pôles : 3P
• Type de réseau : AC
• Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
• Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
• Pouvoir de coupure : Icu = 50 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 12 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
• [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
• Zone de réglage de protection thermique : 48...65 A
• Technologie de déclencheur : Thermique-magnétique
• Courant de déclenchement magnétique : 910 A

Caractéristiques complémentaires :

• Mode d'installation : Par clips / Par vis
• Support de montage : Platine / Rail
• Position de montage : Horizontal / Vertical
• Puissance moteur kw : 45 kW à 500 V AC 50/60 Hz / 55 kW à 690 V AC 50/60 Hz / 30 kW à 400/415 V AC 50/60 Hz
• Type de commande : Bouton rotatif
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ith] courant thermique conventionnel : 65 A conformément à IEC 60947-4-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Puissance dissipée par pôle : 8 W
• Durée de vie mécanique : 50000 cycle
• Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
• Vitesse de commande : 25 cyc/h
• Service assigné : Continu conformément à IEC 60947-4-1
• Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - avec extrémité de câble
• Couple de serrage : 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm² / 5...8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm²
• Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
• Aptitude au sectionnement : Oui conformément à IEC 60947-1
• Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
• Hauteur : 132 mm
• Largeur : 55 mm
• Profondeur : 136 mm
• Masse du produit : 0.96 kg

Référence : SCHGV3P65 (Schneider-Electric)

Ancien produit : Telemecanique GV3P65
