Disjoncteur modulaire acti9 idt40k schneider 1p+n 16 a – courbe c – 4500 a/4,5 ka
SCHA9P71616 - Schneider Electric
Référence : A9P71616
EAN : 3606481381163
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 34 point(s) de fidélité.
|
En stock Il y a 16 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Produits associés
|
|
|
Descriptif

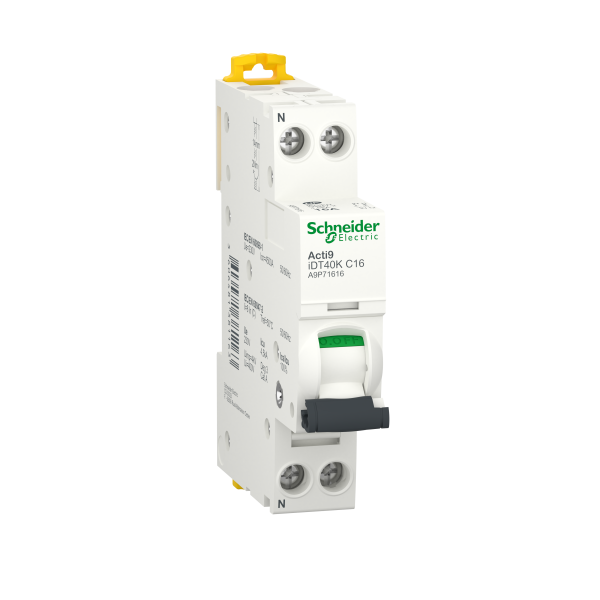

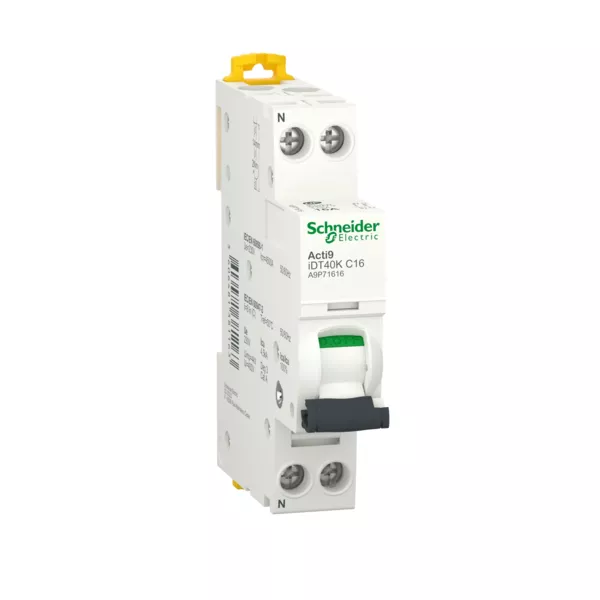

Disjoncteur Modulaire Acti9 iDT40K Schneider
Ce disjoncteur modulaire Acti9 iDT40K, de la marque Schneider Electric, est un appareil utilisé dans la protection des installations et des équipements électriques. Il permet la détection des défaillances électriques comme le court-circuit et la surcharge thermique à l’aide de son déclencheur magnétothermique. Cet appareil possède une courbe de déclenchement de classe C proposant un pouvoir de coupure allant jusqu’à 4,5 kA. Ce disjoncteur est idéal pour la protection de circuit d’alimentation tel que les prises de courant, avec un courant nominal de 16 A. Il est doté d’un maneton de commande manuelle pour permettre la gestion de la circulation du courant pendant les travaux d’intervention ou de rénovation.
Les + du produit :
- Maneton de commande pleinement apparent
- Encliquetable sur rail DIN
- Excellente tenue au serrage
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : ActiI9 iDT40K
- Référence : SCHA9P71616
- Côtes d'encombrement : 85 x 74 x 18 mm
- Description des pôles : 1 P+N
- Application : distribution
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 16 A
- Tension assignée d'emploi : 230 VCA
- Fréquence : 50 Hz
- Seuil de déclenchement :
- 5 à 10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
- Pouvoir de coupure :
- Icn : 4500 A à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
- Icu : 4,5 kA à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
- Labels qualité : NF
- Couleur : blanc
- Indice de protection :
- IP20
- IP40 avec boîtier
- Température de fonctionnement : -25°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44 mm |
| Calibre/courant nominal assigné (in) | 16 A |
| Tension assignée (ue) | 230 V |
| Fréquence | 50 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 1 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable souple | 10 mm² |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Non |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 4,5 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
