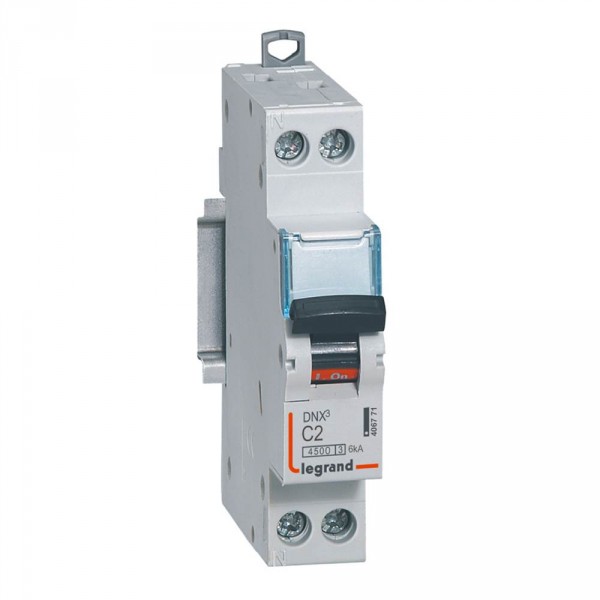

Disjoncteur legrand dnx³ 4500 6ka - vis/vis - 1p+n 230v~ 2a - courbe c
LEG406771 - Legrand
Photo(s) non contractuelle(s)
12.35 € TTC
-5%
Marque : Legrand
Référence : 406771
EAN : 3245064067713
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 406771
EAN : 3245064067713
Minimum de commande : 1
> Fiche E-Catalogue
Frais de port réduit avec La Poste Colissimo !
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€
En achetant ce produit vous pouvez gagner jusqu'à 24 point(s) de fidélité.
|
Offre limitée Il reste 2952 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
DocumentationRéception(s) à venir
|
28/04/2024 Quantité : +120 |
|
|
10/05/2024 Quantité : +200 |
Produits associés
|
|
|
|
|
|
|
|
|
|
|
Produits approchants
|
|
|
|
|
|
|
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
|
|
Descriptif
Disjoncteur DNX3 4500
Ce Disjoncteur DNX3 4500, de calibre 2A, Courbe C, de la marque Legrand, est un dispositif permettant de protéger les circuits des appareils électriques. Ce disjoncteur à 1 module est souvent fixé sur rail symétrique ou rail DIN et peut être alimenté par un peigne électrique avec l’interrupteur différentiel. Avant toute manipulation, il est recommandé de couper le courant afin d’éviter toute risque d’électrocution.
Les + du produit :
- Déclencheur thermique : coupe le courant lorsque l’installation est trop chargée (coupure lente).
- Déclencheur magnétique : coupe le courant en cas de court-circuit (déclenchement immédiat).
- Permet de protéger des fils de section de 1,5 mm² destinés à la commande d'appareils électriques
Caractéristiques générales
Courbe C - pour peigne HX³ optimisé universel mono réf. 404 926/937 ou tétrapolaire réf. 405 200/201/202/210
- Permettent la réalisation de tests volants (présence tension)
- Vis/vis
- In : 2 A
- Nombre de modules : 1
Caractéristiques techniques
- Polarité : 2 pôles dont 1 pôle protégé et 1 pôle de neutre
- Fixation : Sur rail symétrique EN 60.715 ou rail DIN 35
Raccordement
- Bornes à cages, à vis débrayables et imperdables
- Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
- Profondeur des bornes : 12 mm
- Couples de serrage Conseillé : 1.6 à 2 Nm ; Mini : 1.2 Nm ; Maxi : 2.8 Nm"
Manœuvre de l’appareil
Par manette ergonomique 2 positions
- I-ON : Appareil fermé
- O-OFF : Appareil ouvert
Régime de neutre : IT, TT, TN
Degré ou classe de protection
- Protection des bornes contre les contacts directs : IP20
- Protection de la face avant contre les contacts directs : IP40
- Classe II par rapport aux masses métalliques
- Protection contre les chocs mécaniques : IK02
Résistance à la chaleur et au feu de l'enveloppe
- Tenue à l'épreuve du fil incandescent à 960°C, selon la norme
- IEC/EN 60898-1
- Classification V2, selon la norme UL94
Potentiel calorifique supérieur : 1.35 MJ
- Endurance
- Mécanique : Testé à 20 000 manœuvres à vide
- Électrique : Testé à 10 000 manœuvres en charge (sous In x Cos ? 0.9)
Températures
- Fonctionnement : - 25 °C à + 70 °C
- Stockage : - 40 °C à + 70 °C"
Référence Legrand 406771 / LEG406771
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Largeur en nombre de modules | 1 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 1 |
| Nombre de pôles (total) | 2 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 6 kA |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4.5 kA |
| Classe de limitation d'énergie (i²t) | 3 |
| Type de tension | Ac |
| Tension assignée (ue) | 230 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 2 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Tension d'isolement assignée (ui) | 250 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
