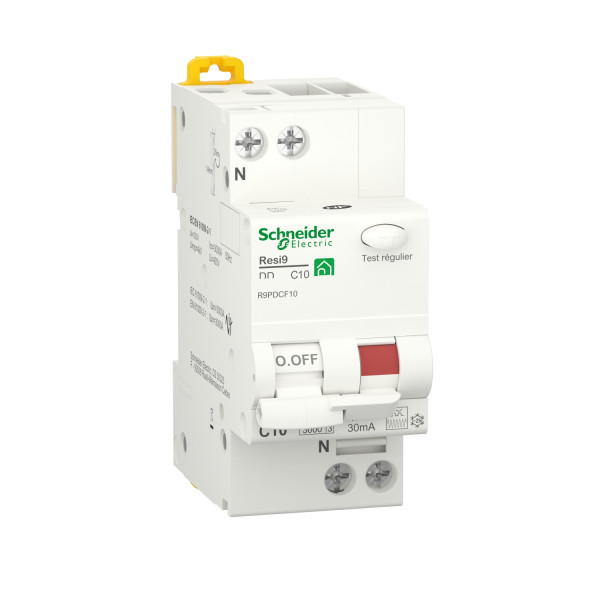

Disjoncteur différentiel resi9 schneider 1p+n – 10 a – 30 ma – courbe c – type fsi
SCHR9PDCF10 - Schneider Electric
Référence : R9PDCF10
EAN : 3606481116765
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 244 point(s) de fidélité.
|
En stock Il y a 9 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
DocumentationRéception(s) à venir
|
02/05/2024 Quantité : +10 |
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Disjoncteur Différentiel Resi9 Schneider
Ce disjoncteur différentiel Resi9, de la marque Schneider Electric, est généralement utilisé dans la protection des installations électriques. Il est spécialement conçu pour détecter les courants de défauts hautes fréquences grâce à son différentiel de type Fsi. Cet appareil est à installer directement à la tête d’un réseau de distribution d’une intensité de 10 A. Ce disjoncteur différentiel est idéal pour le circuit d’installation monophasé avec neutre de 230 V. Il propose une sensibilité différentielle de 30 mA, avec une temporisation instantanée. Cet appareil possède également une courbe de déclenchement de classe C offrant un seuil de 5 à 10 fois la valeur de son calibre. Il offre un pouvoir de coupure de 3000 A, en cas de court-circuit.
Les + du produit :
- Maneton de commande doté d’une indication ON/OFF
- Encliquetable sur rail DIN
- Raccordement par bornes de type à cage
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Resi9
- Référence : SCHR9PDCF10
- Côtes d'encombrement : 82 x 70,5 x 36 mm
- Poids : 186 g
- Description de pôles : 1 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 10 A
- Tension assignée d'emploi : 230 VCA
- Fréquence : 50 Hz
- Pouvoir de coupure : 3000 A
- Seuil de déclenchement : 5 à 10 x In
- Sensibilité du différentiel : 30 mA
- Type de différentiel : Fsi
- Temporisation : instantanée
- Couleur : blanc RAL9003
- Indice de protection :
- Bornes : IP20
- Boîtier : IP40
- Température de fonctionnement : -5°C à +40°C
- Température de stockage : -40°C à +80°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur différentiel | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 10 A |
| Tension assignée (ue) | 230 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | F |
| Classe de limitation d'énergie (i²t) | 3 |
| Largeur en nombre de modules | 2 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Avec dispositif de verrouillage | Oui |
| Température ambiante en fonctionnement | -5 °C |
| Température ambiante en fonctionnement | 40 °C |
| Nombre de pôles (total) | 2 |
| Charactéristique de déconnexion | Non retardé |
| Tension d'isolement assignée (ui) | 400 V |
| Tenue au courant de choc | 3 kA |
| Catégorie de surtension | 3 |
| Degré de pollution | 2 |
| Section de raccordement cable souple | 1 mm² |
| Section de raccordement cable souple | 1 mm² |
| Immunisé contre déclenchements intempestifs | Non |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Pouvoir de coupure nominal selon en 61009-1 (icn) | 3 kA |
| Montage encastré | Non |
| Pouvoir de coupure assigné selon en 61009 | 3 kA |
