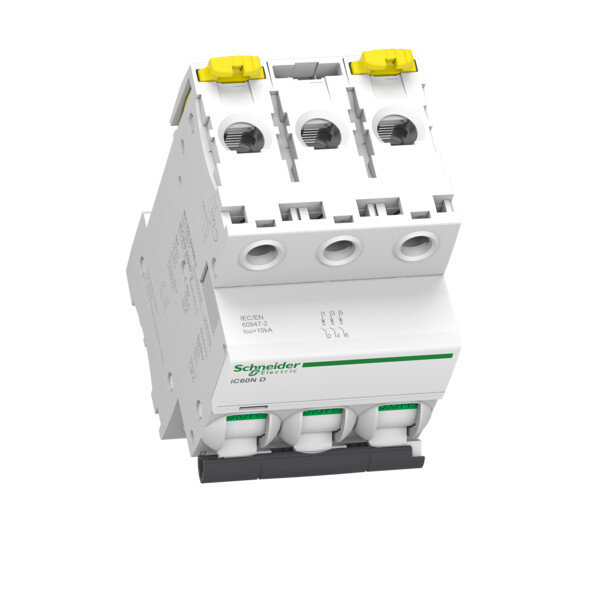

Disjoncteur acti9 schneider electric 3p - ic 60n - 32 a - courbe d
SCHA9F75332 - Schneider Electric
Référence : A9F75332
EAN : 3606480081040
Minimum de commande : 1
> Fiche E-Catalogue
Si vous commandez uniquement ce produit, les frais de port seront de 7.00€
En achetant ce produit vous pouvez gagner jusqu'à 70 point(s) de fidélité.
|
En stock Il y a 7 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

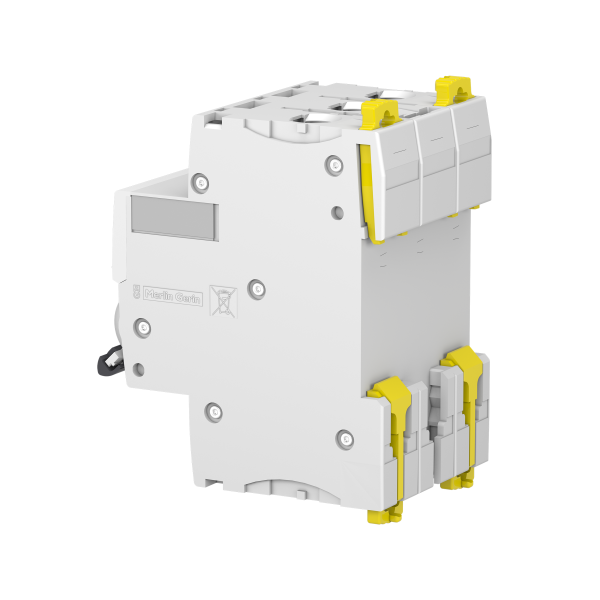

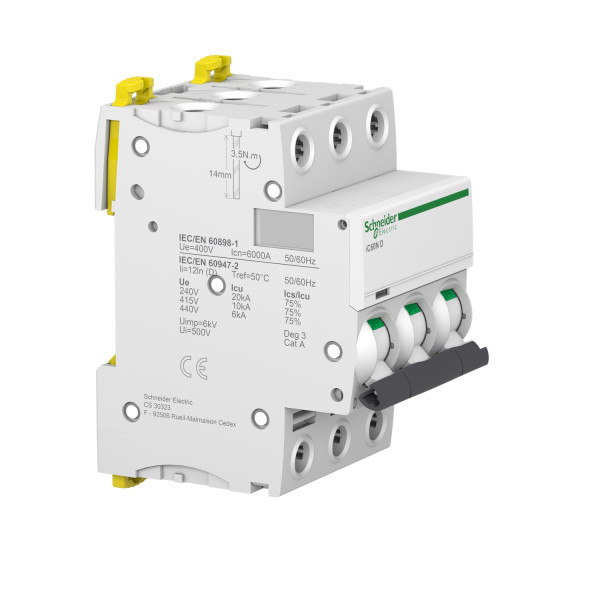

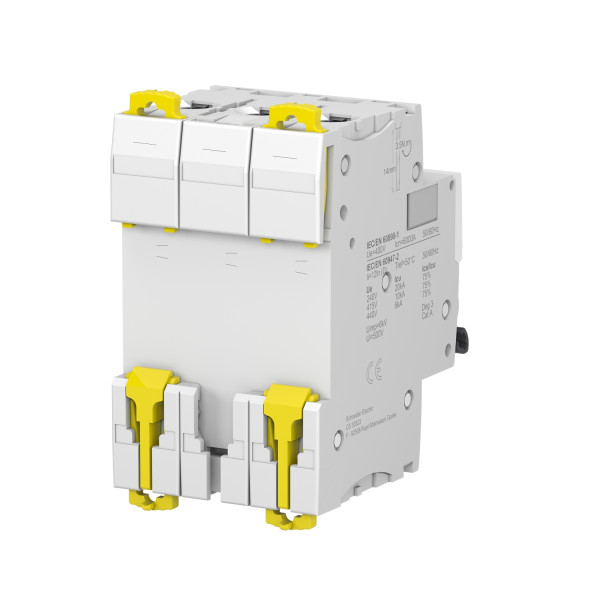

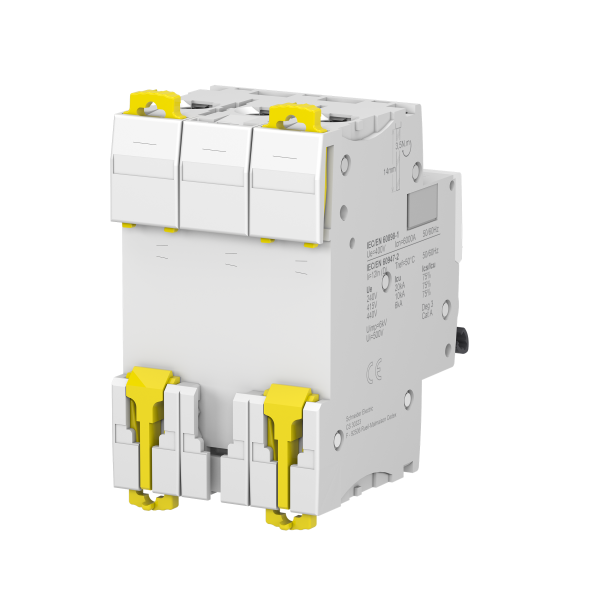

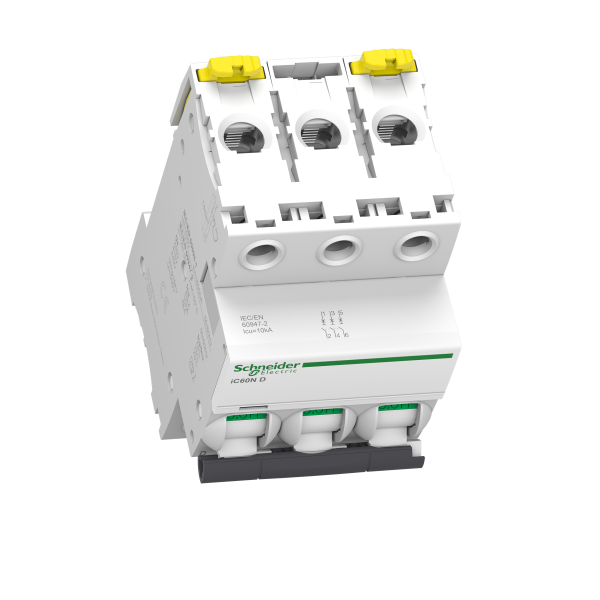

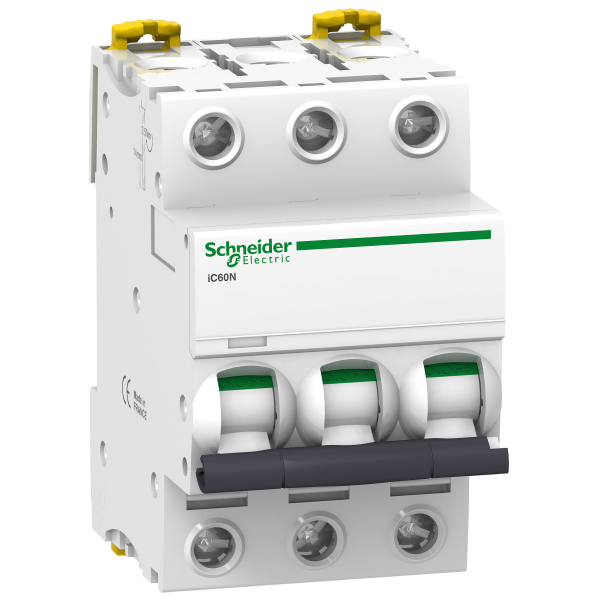

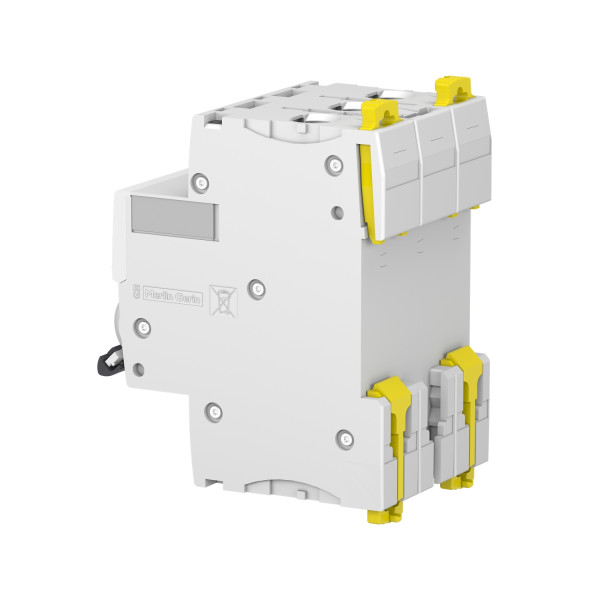

Disjoncteur Acti9 Schneider Electric 3P
Ce disjoncteur Acti9, de la marque Schneider Electric, est un dispositif utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il offre une protection essentielle en coupant automatiquement le courant électrique en cas de surcharge ou de court-circuit. Cela permet de prévenir les dommages aux appareils électriques, aux câbles et aux installations électriques. Avec sa courbe de déclenchement D, il est adapté aux charges à courant d'appel élevé, comme les moteurs électriques. Dôté d'une configuration triphasée, ce disjoncteur est capable de protéger trois conducteurs actifs, généralement utilisé dans les installations électriques triphasées. Grâce à son indice de protection IP20, il est protégé contre l'intrusion de corps solides.
Les + du produit :
- Conforme aux normes EN 60898-1 et CEI 60947-2 et EN 60947-2 et CEI 60898-1
- Produit fiable et robuste
Caractéristiques générales :
- Marque : SCHNEIDER ELECTRIC
- Gamme : Acti 9
- Référence : SCHA9F75332
- Type de pôles : 3P
- Type de déclenchement : D
- Type d'installation : fixe
- Type de raccordement :
- terminal simple (haut et bas) 1 à 35 mm2 - rigide
- terminal simple (haut et bas) 1 à 25 mm2 - souple
- Support de montage : rail DIN
- Côtes d'encombrement : 85 x 78,5 x 54 mm
- Pas : 6 x 9 mm
- Poids : 0,375 kg
Caractéristiques du produit
- Couleur : blanc
- Courant nominal : 32A
- Capacité de coupure :
- 6000 A Icu à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2
- Fréquence du réseau : 50/60 Hz
- Indice de protection :
- IP20 se conformer à CEI 60529
- IP20 se conformer à EN 60529
- Température d'utilisation : -35°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 32,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 35,0 mm² |
| Section de raccordement cable rigide | 35 mm² |
| Section de raccordement cable souple | 1,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 3,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
