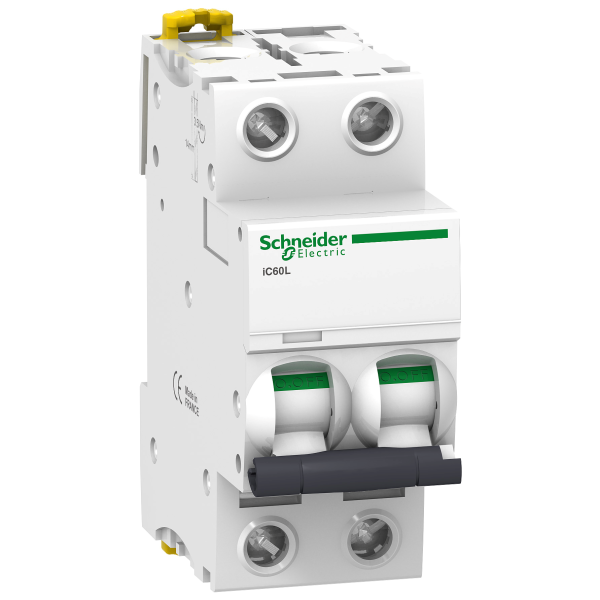

Disjoncteur acti9 ic60l schneider 2p 6 a courbe c
SCHA9F94206 - Schneider Electric
Référence : A9F94206
EAN : 3606480084294
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 248 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 13-18 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
DocumentationRéception(s) à venir
|
03/05/2024 Quantité : +8 |
Descriptif
Disjoncteur Acti9 iC60L Schneider
Ce disjoncteur Acti9 iC60L, de la marque Schneider Electric, est un dispositif de commande et de protection utilisé dans le réseau de distribution électrique. Il assure la coupure automatique du circuit en cas de défaillance électrique. Ce dispositif est doté d’un déclencheur magnétique-thermique capable de détecter les courts-circuits et les surcharges sur le réseau de distribution. Ce disjoncteur bipolaire est aussi équipé d’un maneton de commande pour assurer la gestion manuelle du circuit pendant les travaux d’intervention ou d’entretien. Il est idéal pour les circuits d’alimentation d’une intensité de 6 A. Ce dispositif propose une courbe de déclenchement de classe C, offrant un seuil de 8 fois la valeur de son calibre.
Les + du produit :
- Montage direct sur rail DIN
- Raccordement par terminal simple, avec une capacité de 25 mm² pour les câbles rigides et 16 mm² pour les simples
- Maneton de commande pleinement apparent
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60L
- Référence : SCHA9F94206
- Côtes d'encombrement : 85 x 78,5 x 36 mm
- Poids : 0,25 kg
- Nombre de pôles : 2
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 6 A
- Tension assignée d'emploi : 220 à 440 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 8 x In
- Pouvoir de coupure :
- Icn : 15 kA
- Icu : 20 à 70 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 6 A |
| Tension assignée (ue) | 400 V |
| Fréquence | 60 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 4 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 2 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 1 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 15 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 15 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 50 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 25 kA |
| Tension assignée de tenue aux chocs (uimp) | 6 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
