Disjoncteur acti9 ic60l schneider 2p 4 a courbe c
SCHA9F94204 - Schneider Electric
Référence : A9F94204
EAN : 3606480084300
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 307 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 13-18 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

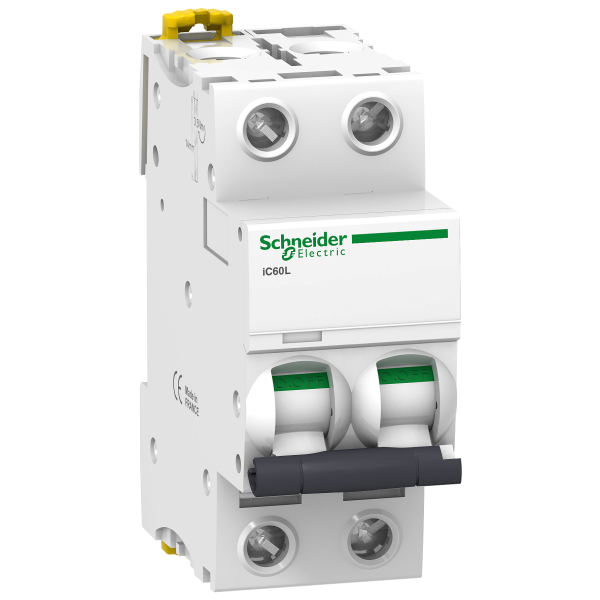

Disjoncteur Acti9 iC60L Schneider
Ce disjoncteur Acti9 iC60L, de la marque Schneider Electric, sert à protéger les installations et les équipements contre les défaillances électriques. Il permet la détection des courts-circuits et des surcharges à l’aide de son déclencheur thermique-magnétique. Cet appareil est capable de couper automatiquement le circuit en cas de panne ou en présence d’un risque. Ce disjoncteur possède deux pôles pouvant supporter un circuit de 4 A, avec une tension nominale de 220 à 440 V. Il est doté d’une courbe de classe C proposant un seuil de déclenchement de 8 fois la valeur de son intensité nominale. Son montage peut se faire directement sur le rail DIN du coffret de distribution. Ses bornes de raccordement peuvent accueillir des câbles souples ou rigides d’une section allant jusqu’à 25 mm².
Les + du produit :
- Doté d’une manette de commande manuelle
- Encliquetable sur rail DIN
- Bonne résistance au serrage
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60L
- Référence : SCHA9F94204
- Côtes d'encombrement : 85 x 78,5 x 36 mm
- Poids : 0,25 kg
- Nombre de pôles : 2
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 4 A
- Tension assignée d'emploi : 220 à 440 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 8 x In
- Pouvoir de coupure :
- Icn : 15 kA
- Icu : 20 à 100 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 4 A |
| Tension assignée (ue) | 400 V |
| Fréquence | 60 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 4 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 2 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 16 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | -35 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 15 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 15 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 100 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 100 kA |
| Tension assignée de tenue aux chocs (uimp) | 6 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
