Disjoncteur 2p 6 a courbe d acti9 ic60n schneider
SCHA9F75206 - Schneider Electric
Référence : A9F75206
EAN : 3606480080937
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 176 point(s) de fidélité.
|
En stock Il y a 6 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

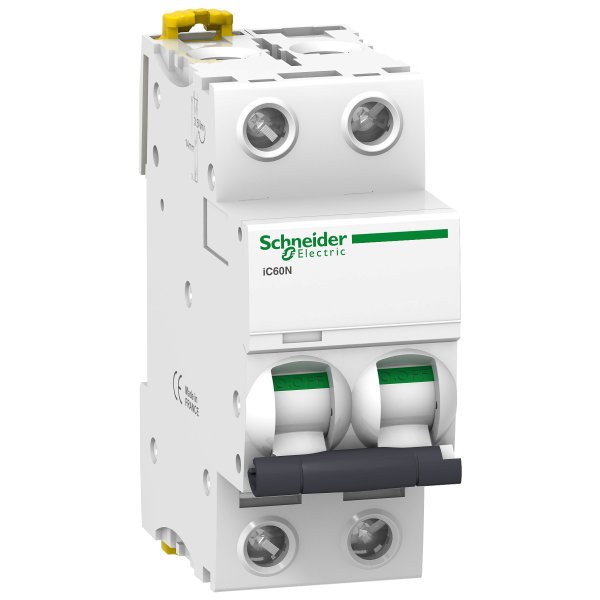

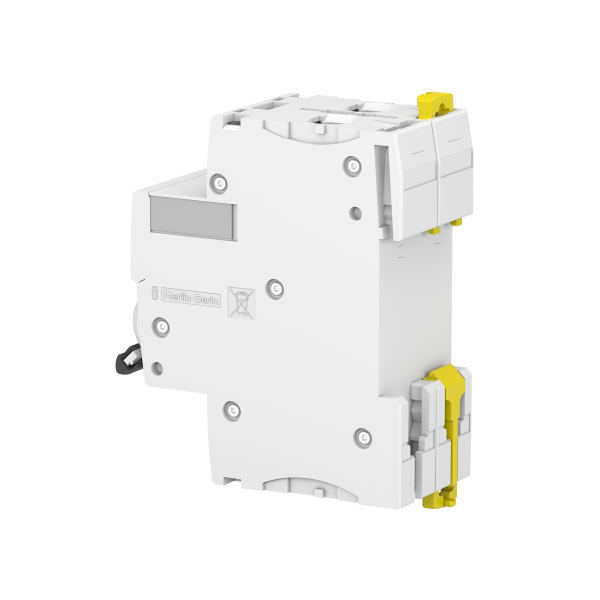

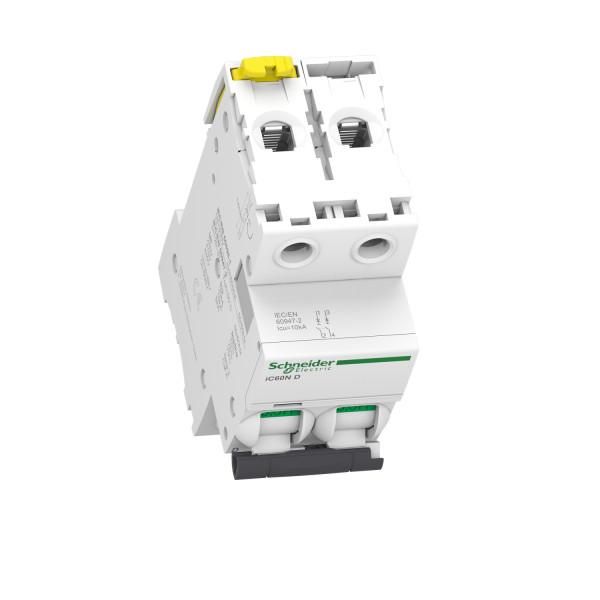

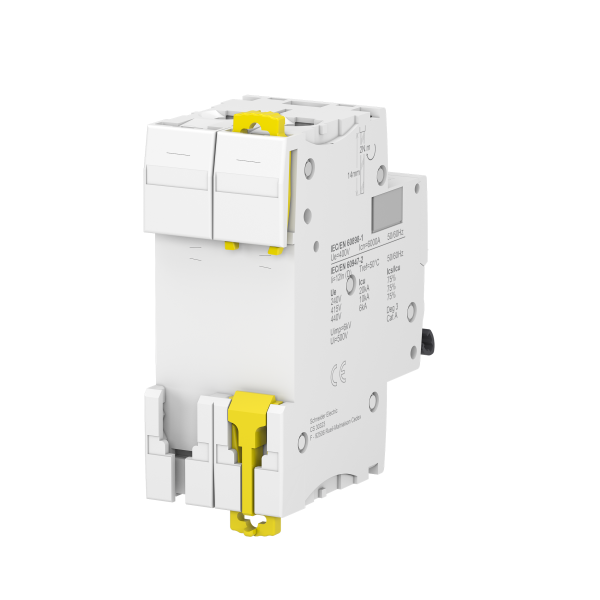

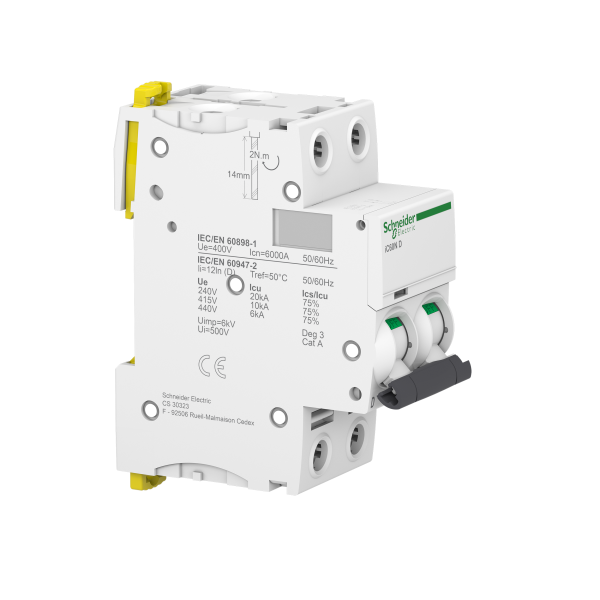

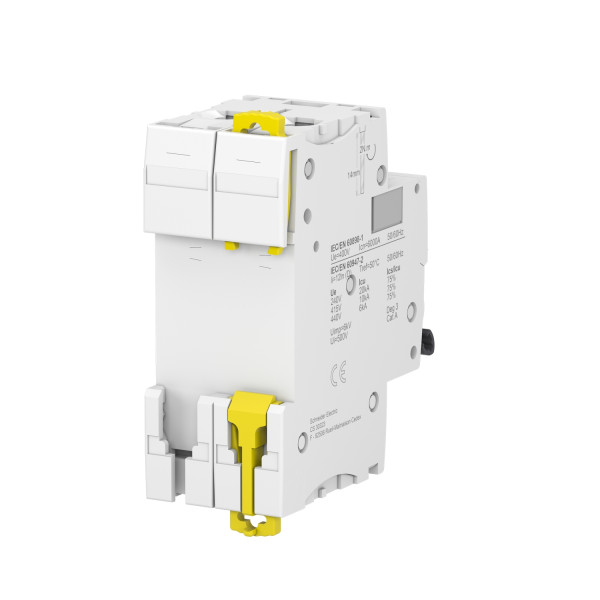

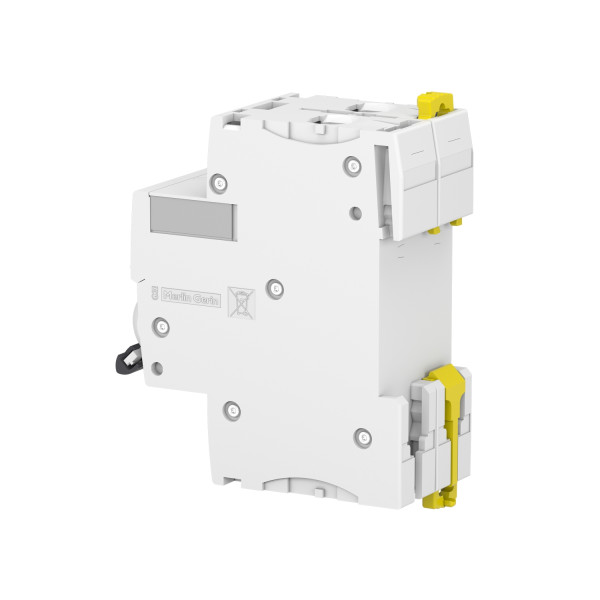

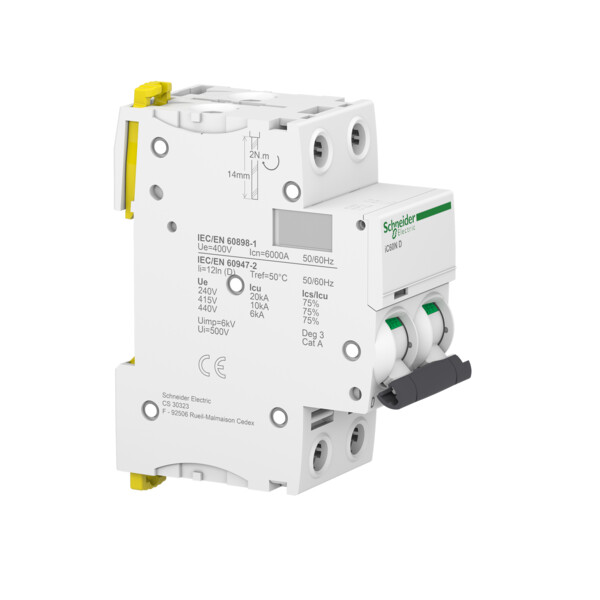

Disjoncteur 2P 6A Acti9 iC60N Schneider
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, assure la protection des installations électriques contre les accidents matériels liés aux courts-circuits. Il est généralement utilisé pour permettre la coupure de courant et l’isolement du circuit en présence d’une défaillance électrique ou pendant les travaux d’intervention ou de rénovation. Ce dispositif est capable d’interrompre manuellement ou automatiquement la circulation du courant sur un circuit de 6 A. Ce disjoncteur bipolaire propose un seuil de déclenchement de 12 fois son calibre, avec une courbe D. Il est compatible avec tous les types de câble d’une section allant jusqu’à 25 mm2.
Les + du produit :
- Bornes à vis compatibles avec des fils souples ou rigides
- Peut être fixé sur un rail symétrique
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F75206
- Côtes d'encombrement : 85 x 78,5 x 36 mm
- Poids : 0,25 kg
- Nombre de pôles : 2
- Courbe de déclenchement : D
Caractéristiques du produit :
- Courant assigné d’emploi : 6 A
- Tension assignée d'emploi : 220 à 440 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 12 x In
- Pouvoir de coupure : 6 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 6,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25,0 mm² |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 1 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
