Photo(s) non contractuelle(s)

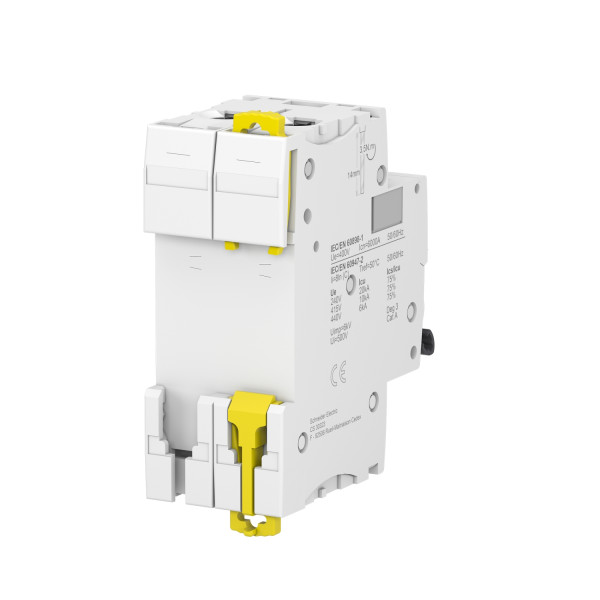

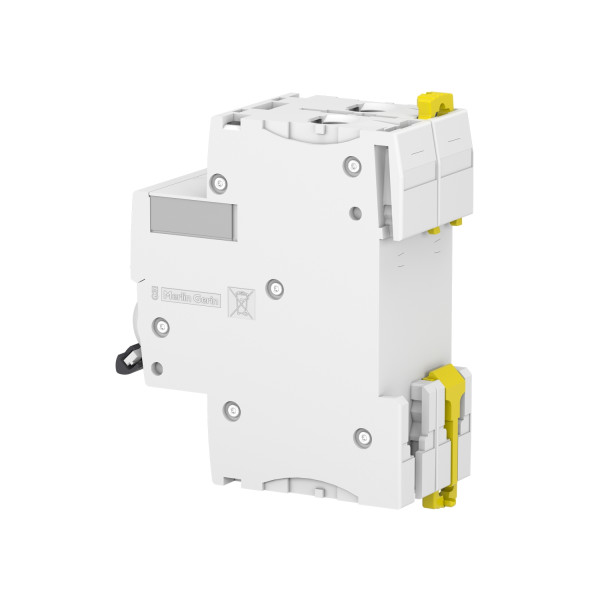

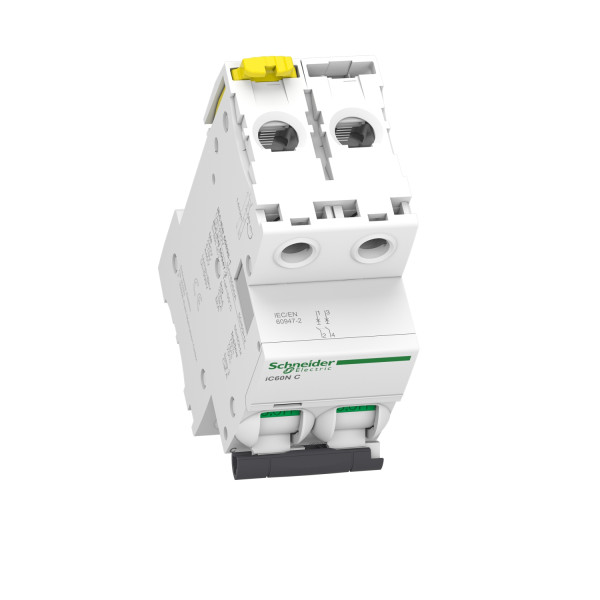

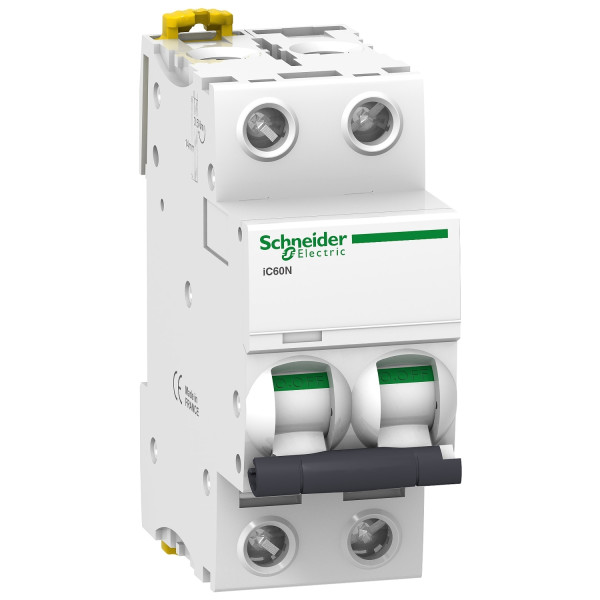

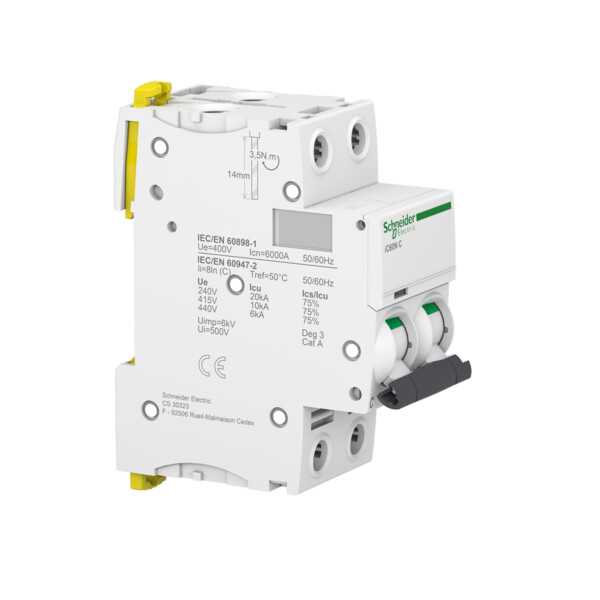

Disjoncteur 2P 50A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)
96.25 € HT 115.50 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 8-13 jours Délai estimatif
Réception à venir le 12/05/2025 + 2 pièces
Jusqu'à 231 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
56.97 € HT 68.36 € TTC
Schneider Electric
SCHA9A26897
Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink
Non géré en stock
A commander
43.97 € HT 52.76 € TTC
Schneider Electric
SCHA9A26904
Contact auxiliaire Acti9 iOF 1oc 100ma to 6a, ac-dc
Offre limitée
41 produit(s) disponible(s)
7.82 € HT 9.38 € TTC
Schneider Electric
SCHA9A26907
Contact signal-défaut Clario iC40 & Acti9 iC60 100ma to 6a, ac-dc Schneider
En stock
60 produit(s) disponible(s)
14.17 € HT 17.00 € TTC
Schneider Electric
SCHA9A26909
Contact double Schneider Electric Acti9 auxiliaire iOF/SD+OF signal défaut ou ouvert/fermé - Courant 100mA à 6A ca/dc
En stock
12 produit(s) disponible(s)
28.25 € HT 33.90 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
37.38 € HT 44.86 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
46.02 € HT 55.22 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
63.57 € HT 76.28 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC
Offre limitée
15 produit(s) disponible(s)
28.55 € HT 34.26 € TTC
25.57 € HT 30.68 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
71.83 € HT 86.20 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
Offre limitée
2 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
26.11 € HT 31.33 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
73.35 € HT 88.02 € TTC
Schneider Electric
SCHA9A27003
Acti9, platine débrochable 18mm pour iC60 et iID
Non géré en stock
A commander
75.63 € HT 90.76 € TTC
Schneider Electric
SCHA9A27005
Commande Rotative Noire Acti9 pour iC60 et iiD
Non géré en stock
A commander
94.45 € HT 113.34 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9MEM1560
Powertag - capteur de mesure radio-fréquence - vigi dt40/ic60 - 1p+n 63a - am/av
Non géré en stock
A commander
137.32 € HT 164.78 € TTC
Schneider Electric
SCHA9XPH212
Peigne à dents Schneider Acti9 iC60 2P 100A 12 modules de 18 mm
Offre limitée
9 produit(s) disponible(s)
7.92 € HT 9.50 € TTC
7.08 € HT 8.50 € TTC
Schneider Electric
SCHA9XPH224
Acti9 iC60, peigne à dents, 2 pôles, 100A, 24 modules de 18mm
Non géré en stock
A commander
30.21 € HT 36.25 € TTC
Soit un total de 151.05 € HT Soit un total de 181.25 € TTC
Schneider Electric
SCHA9XPH257
Acti9 iC60, peigne à dents, 2 pôles, 100A, 57 modules de 18mm
Non géré en stock
A commander
77.60 € HT 93.12 € TTC
Soit un total de 388.00 € HT Soit un total de 465.60 € TTC
Description
Le disjoncteur Schneider A9F77250 de la gamme Acti9 iC60N protège vos circuits électriques biphasés ou monophasés 400V jusqu’à 50A, grâce à une courbe C idéale pour les charges à courant d’appel modéré. Avec un pouvoir de coupure élevé de 10kA, il assure une sécurité optimale contre les surcharges et courts-circuits. Facile à installer sur rail DIN, il est entièrement compatible avec les accessoires Acti9, ce qui en fait un équipement robuste et fiable pour les environnements résidentiels, tertiaires et industriels.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Adapté aux circuits avec charges inductives modérées
- Installation facile et rapide
- Robustesse et durabilité
- Conforme aux normes de sécurité internationales
Caractéristiques techniques
- Nombre de pôles : 2
- Courant nominal : 50A
- Courbe de déclenchement : C
- Tension nominale : 230/400V AC
- Capacité de coupure : 10 kA
- Fréquence : 50/60 Hz
- Type de montage : Rail DIN
- Température de fonctionnement : -25 à +70°C
- Dimensions (H x L x P) : 81 x 36 x 73 mm
- Poids : 0.25 kg
Utilisation :
Pour utiliser le disjoncteur Acti9 iC60N, suivez ces étapes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez le disjoncteur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont sécurisées et conformes aux normes électriques.
- Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur Acti9 iC60N, il est recommandé de :
- Effectuer des inspections régulières pour vérifier l'état des connexions et des composants.
- Ne pas dépasser le courant nominal de 50A pour éviter les déclenchements intempestifs.
- Utiliser des outils appropriés pour l'installation et le serrage des connexions.
- Consulter un électricien qualifié en cas de doute ou de problème technique.
- Respecter les normes et réglementations locales en matière d'installation électrique.
Technologies de sécurité intégrées :
- VisiTrip™ : Voyant rouge de déclenchement pour une identification rapide
- VisiSafe™ : Isolement sécurisé lors des opérations de maintenance
- Double clip de fixation : pour un montage/démontage simple et rapide
Avantages du disjoncteur A9F77250 :
✔ Protection fiable jusqu’à 50A
✔ Sécurité renforcée avec coupure 10kA
✔ Format modulaire pour installation sur rail DIN
✔ Technologie Acti9 : VisiTrip™ & VisiSafe™ intégrées
✔ Idéal pour les charges puissantes : chauffage, climatisation, moteurs
Applications recommandées :
- Tableaux de distribution tertiaires ou industriels
- Circuits de chauffage électrique haute puissance
- Groupes de ventilation ou climatisation
- Circuits moteurs ou équipements à forte consommation
- Réseaux 400V jusqu’à 50A
Le disjoncteur Schneider iC60N A9F77250 est la solution idéale pour vos installations électriques puissantes, alliant performance, sécurité et compatibilité avec les standards professionnels.
Schneider Electric
SCHA9F77210
Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
25.24 € HT 30.29 € TTC
Legrand
LEG407790
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ
5,0 (1)
En stock
1 produit(s) disponible(s)
40.08 € HT 48.10 € TTC
Schneider Electric
SCHA9F77206
Disjoncteur 2P 6 A Courbe C Acti9 iC60N Schneider
En stock
12 produit(s) disponible(s)
14.08 € HT 16.90 € TTC
Schneider Electric
SCHA9N18375
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA
En stock
2 produit(s) disponible(s)
417.69 € HT 501.23 € TTC
Schneider Electric
SCHA9F77316
Disjoncteur 3P 16 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
65.99 € HT 79.19 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
12 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9N18373
Disjoncteur Blanc 4P C120 Acti9 Schneider Electric - 80 A - courbe C - 10 kA
En stock
2 produit(s) disponible(s)
358.79 € HT 430.55 € TTC
Schneider Electric
SCHA9F75216
Disjoncteur 2P 16 A Courbe D Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
15.42 € HT 18.50 € TTC
Schneider Electric
SCHA9F75440
Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider
En stock
7 produit(s) disponible(s)
49.92 € HT 59.90 € TTC
Schneider Electric
SCHA9F75463
Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
77.50 € HT 93.00 € TTC
Schneider Electric
SCHA9F74201
Disjoncteur 2P 1 A Courbe C Acti9 iC60N Schneider
En stock
4 produit(s) disponible(s)
22.44 € HT 26.93 € TTC
Schneider Electric
SCHA9F75220
Acti9, iC60N disjoncteur 2P 20A courbe D
En stock
14 produit(s) disponible(s)
14.92 € HT 17.90 € TTC
Schneider Electric
SCHA9F75425
Disjoncteur 4P 25 A Courbe D Acti9 iC60N Schneider
En stock
7 produit(s) disponible(s)
34.07 € HT 40.88 € TTC
Schneider Electric
SCHA9F77450
Disjoncteur 4P 50A Courbe C – Schneider Acti9 iC60N A9F77450, 400VCA, 6000A (10kA)
En stock
5 produit(s) disponible(s)
162.50 € HT 195.00 € TTC
107.33 € HT 128.80 € TTC
Schneider Electric
SCHA9N18377
Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 125 A - Courbe C - 10 kA
En stock
1 produit(s) disponible(s)
508.81 € HT 610.57 € TTC
Legrand
LEG407784
Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -16a-10ka - courbe c - protect départ
En stock
4 produit(s) disponible(s)
26.65 € HT 31.98 € TTC
Legrand
LEG080253
Support pour fixation à vis Batibox montage horiz/vert pour 3 postes - 6/8 modules
5,0 (27)
En stock
1652 produit(s) disponible(s)
4.91 € HT 5.89 € TTC
CBP01360453
Câble électrique rigide U-1000 R2V 3G10mm² noir
4,9 (105)
En stock
1139 mètre(s) disponible(s)
4.50 € HT 5.40 € TTC
Soit un total de 45.00 € HT Soit un total de 54.00 € TTC
Prix au mètre + Forfait Coupe
Legrand
LEG078818
Plaque pour prise et interrupteur Legrand Mosaic - 8 modules horizontal - blanc
4,8 (5)
Indisponible
Produit abandonné
Legrand
LEG080252
Support pour fixation à vis Batibox montage horiz/vert pour 2 postes - 4/5 modules
4,8 (59)
En stock
1300 produit(s) disponible(s)
2.49 € HT 2.99 € TTC
Legrand
LEG080023
Boîte multipostes Legrand Batibox energy - 3 postes - 6/8 modules - prof. 40 mm
4,9 (8)
En stock
188 produit(s) disponible(s)
4.13 € HT 4.96 € TTC
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 50,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 2,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 35,0 mm² |
| Section de raccordement cable rigide | 35 mm² |
| Section de raccordement cable souple | 25,0 mm² |
| Section de raccordement cable souple | 25 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
