Disjoncteur 1 p+n 10 a courbe c acti9 ic60n schneider
SCHA9F77610 - Schneider Electric
Référence : A9F77610
EAN : 3606480094392
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 113 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif

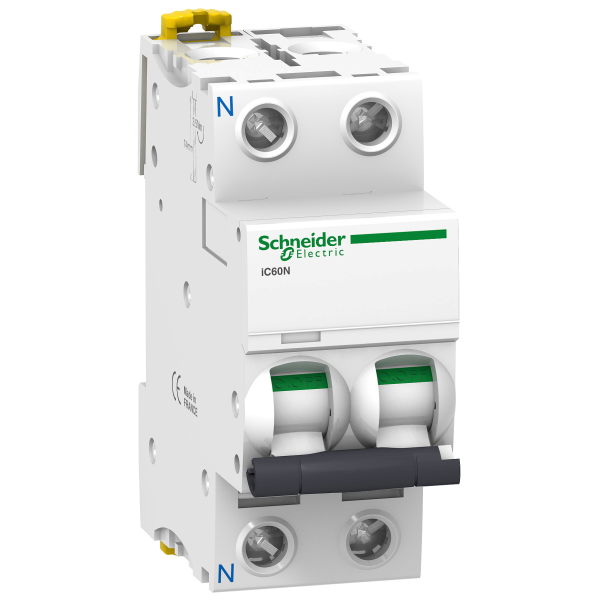

Disjoncteur 1 P+N 10 A Acti9 iC60N Schneider
Ce disjoncteur bipolaire Acti9 iC60N, de la marque Schneider Electric, est un appareil de sécurité servant à protéger le circuit électrique de l’habitat. Il est généralement installé dans le coffret de répartition pour assurer la protection d’un réseau de distribution. Cet appareil est conçu pour un circuit monophasé avec neutre de 10 A, avec une tension assignée de 220 à 240 VCA. Ce disjoncteur possède un courbe de déclenchement de classe C, proposant un pouvoir de coupure allant jusqu’à 10 kA. Il est équipé d’un maneton de commande pour assurer le rétablissement du courant après le déclenchement et pour permettre la gestion manuelle du circuit pendant les travaux d’intervention. Son montage se fait directement sur le rail symétrique du coffret à l’aide de ses modules DIN.
Les + du produit :
- Terminaux de raccordement dotés d’une capacité de serrage de 2 Nm
- Doté d’un indicateur de déclenchement
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F77610
- Côtes d'encombrement : 85 x 78,5 x 36 mm
- Poids : 0,25 kg
- Description des pôles : 1 P+N
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 10 A
- Tension assignée d'emploi : 220 à 240 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 8 x In
- Pouvoir de coupure :
- 6000 A Icn à 230 V CA
- 10 kA Icu à 220...240 V CA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 10 A |
| Tension assignée (ue) | 230 V |
| Fréquence | 60 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500 V |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 4 |
| Degré de pollution | 3 |
| Largeur en nombre de modules | 2 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable souple | 16 mm² |
| Section de raccordement cable souple | 16 mm² |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 10 kA |
| Tension assignée de tenue aux chocs (uimp) | 6 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
