Contacteur de puissance Legrand bobine 230 v~ 2p 250 v~ 16a o + f 1 module

Description

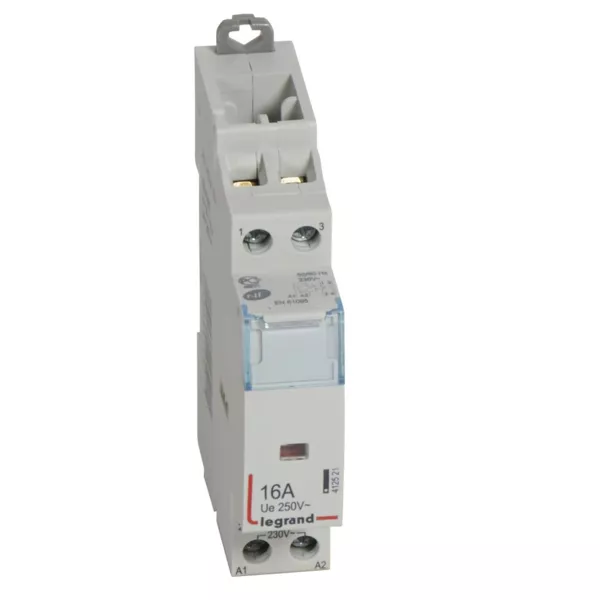

Le contacteur modulaire Legrand 412521 de la gamme CX³ permet de commander automatiquement des circuits électriques jusqu’à 16 A sous 250 V, avec une bobine d'alimentation en 230 V. Ce modèle 2 pôles est conçu sans commande manuelle, idéal pour les installations automatisées (chauffage, éclairage, ventilation). Compact (1 module), il se monte facilement sur rail DIN dans les tableaux électriques résidentiels ou tertiaires.

caractéristiques principales

commande électrique 230 v – sans commande manuelle

Ce modèle est muni d’une bobine 230 V AC pour déclenchement à distance via une commande externe (horloge, thermostat, interrupteur horaire). L’absence de commande manuelle permet un usage strictement automatisé, évitant toute action involontaire.

2 pôles – 16 a – 1 module

Le contacteur Legrand 412521 comporte 2 pôles de coupure et supporte un courant nominal de 16 A. Son format **ultra-compact** (1 module) permet un gain de place dans les tableaux électriques.

usage intensif et durable

Conforme aux normes CE et certifié selon les standards professionnels, ce contacteur assure une longévité élevée et une grande fiabilité dans les cycles d’enclenchement répétés.

avantages du produit

✔ Commande à distance simple : par tension 230 V depuis automate, horloge ou thermostat.
✔ Gain de place : boîtier modulaire 1 module DIN.
✔ Polyvalence : pour chauffage, VMC, éclairage ou motorisation.
✔ Sécurité : sans levier manuel = pas d’intervention non contrôlée.

applications

Ce contacteur est parfaitement adapté pour :

• Automatiser le chauffage électrique (heures creuses)
• Commander un éclairage extérieur selon une horloge
• Contrôler une VMC ou ballon d’eau chaude
• Systèmes domotiques simples

installation

1. Fixer le contacteur dans le tableau sur un rail DIN.
2. Raccorder la bobine sur la commande 230 V (horloge, thermostat…).
3. Connecter les lignes d’alimentation et la charge sur les bornes de puissance.
4. Vérifier les serrages à l’aide d’un tournevis dynamométrique.
5. Tester l’enclenchement automatique après alimentation.

Les + du produit :

• Peut être raccordé par un peigne d’alimentation
• Doté d’un repérage de bornes de raccordement

Caractéristiques générales :

• Marque : Legrand
• Gamme : CX3
• Référence : LEG412521
• Côtes d'encombrement : 94,9 x 61 x 17,8 mm
• Poids : 0,120 kg
• Nombre de pôles : 2
• Nombre de modules : 1
• Type de contact : O+F

Caractéristiques du produit :

• Tension nominale de fonctionnement : 250 V
• Courant : 16 A
• Fréquence : 50/60 Hz
• Tension de circuit de commande : 230 V
• Puissance maxi de commande :
  • Moteur : 1,5 kW
  • Lampes : 2000 W
• Couleur : gris
• Matière : plastique
• Indice de protection :
  • Bornes : IP2X
  • Face avant : IP3XD
• Tenue aux chocs : IK04
• Température de fonctionnement : -25°C à +60°C
• Température de stockage : -40°C à +70°C
• Garantie : 2 ans
