Disjoncteur différentiel

Affiner
Affiner

37 résultats sur 2 pages

Qu'est-ce qu'un disjoncteur différentiel ?

Un disjoncteur différentiel est un dispositif de protection électrique qui combine les fonctions d'un disjoncteur et d'un interrupteur différentiel. Il protège à la fois contre les surcharges, les courts-circuits et les fuites de courant. Ce type de disjoncteur est essentiel pour garantir la sécurité des installations électriques et des personnes.

Le disjoncteur différentiel surveille en permanence le courant entrant et sortant d'un circuit électrique. En cas de déséquilibre, généralement causé par une fuite de courant vers la terre, le disjoncteur se déclenche pour couper l'alimentation. Ce mécanisme permet de prévenir les risques d'électrocution et d'incendie.

Le disjoncteur différentiel est dans la famille des dispositifs de courant résiduel surveillant une installation de câblage de façon permanente. Il peut détecter les fuites de courant en mesurant en permanence la quantité de courant traversant un fil électrique dans une direction, puis à travers un conducteur différent dans la direction opposée :

  • S'il détecte une différence supérieure à l’indication du fabricant (par exemple 300 mA), le circuit est coupé.
  • Si le courant est absent, il y a une fuite quelque part dans l'installation électrique.

Pour les surintensités, le dispositif de protection combine 2 fonctions, il ne se contente plus de détecter les fuites électriques. Il agit alors comme un dispositif de courant résiduel et un disjoncteur :

  • Un disjoncteur coupe le circuit si la demande de courant devient trop élevée.
  • Il est réglé à la capacité des fils dans le circuit qu'il protège. Une surcharge causée par une demande excessive, suite à un trop grand nombre d'appareils sur le même circuit, le fait réagir.

Sans cette protection, les fils pourraient fondre et prendre feu. Ce type de disjoncteur différentiel protège donc les personnes, les équipements et les bâtiments. Il permet également de gagner de la place dans le panneau au lieu d’installer 2 dispositifs (disjoncteur différentiel et disjoncteur).

Quels sont les avantages d'un disjoncteur différentiel ?

Un disjoncteur différentiel offre plusieurs avantages significatifs pour la protection et la sécurité des installations électriques.

Il offre une protection complète contre les surcharges, les courts-circuits et les fuites de courant, garantissant ainsi une sécurité accrue des installations. En détectant les fuites de courant, il réduit considérablement les risques d'électrocution et d'incendie, assurant la protection des personnes et des biens.

La facilité d'installation est un autre avantage majeur. En combinant deux fonctions en un seul appareil, le disjoncteur différentiel simplifie l'installation électrique, ce qui peut réduire le temps et les coûts associés à l'installation de systèmes de protection séparés.

Enfin, le disjoncteur différentiel répond aux exigences des normes de sécurité électrique en vigueur, garantissant ainsi sa conformité et son efficacité. Cette conformité aux normes assure que l'appareil a été testé et approuvé pour offrir une protection fiable et sécurisée, renforçant la confiance des utilisateurs dans la sécurité de leurs installations électriques.

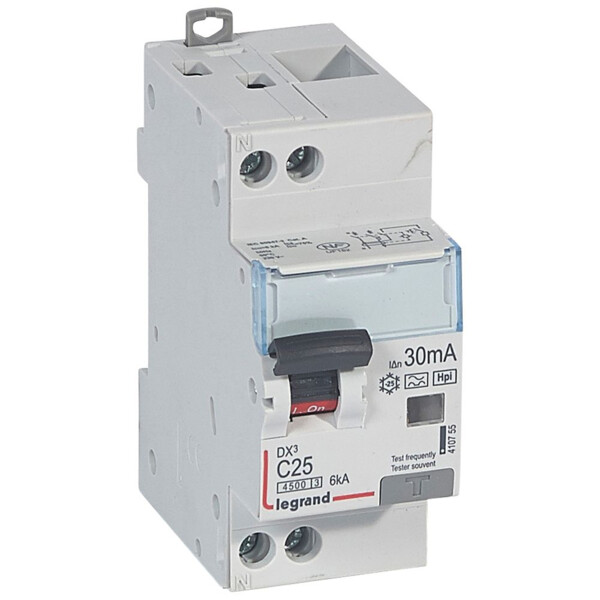

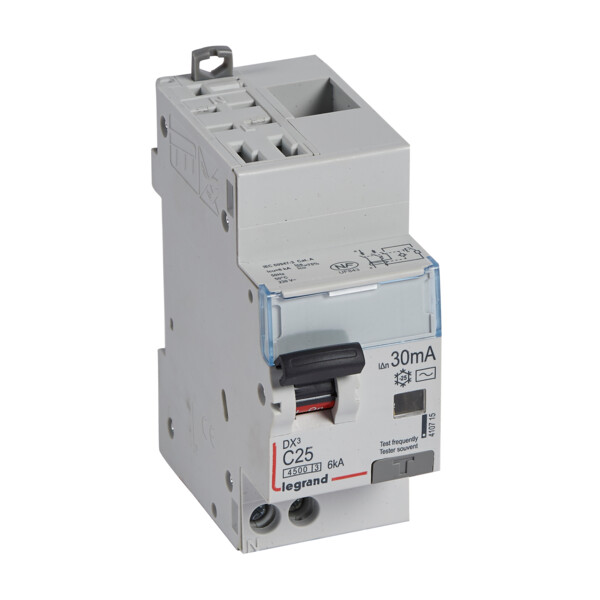

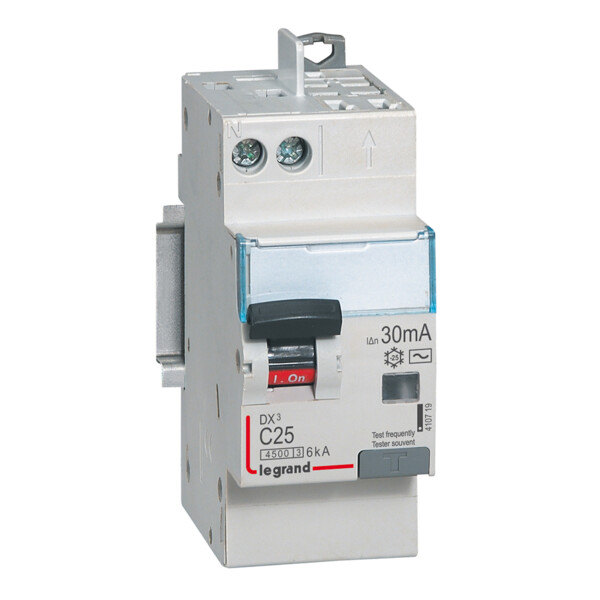

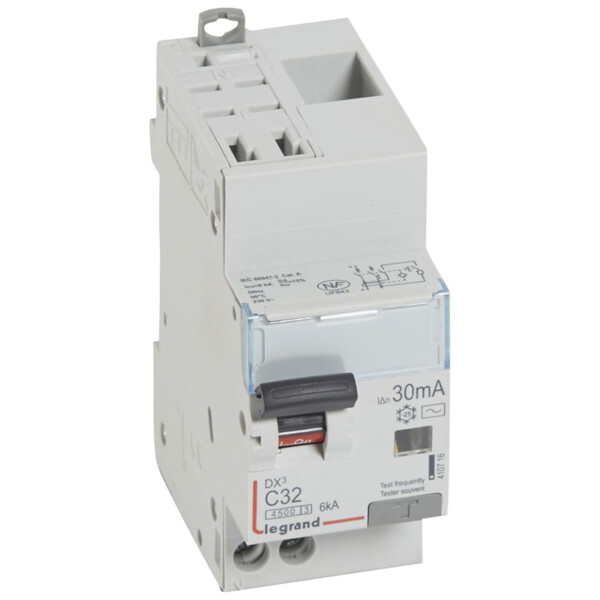

> Disjoncteur différentiel DX3 4500 Legrand

Quels types de disjoncteurs différentiels existent ?

Il existe plusieurs types de disjoncteurs différentiels, chacun adapté à des besoins spécifiques :

  • Type AC : Détecte les fuites de courant alternatif.
  • Type A : Détecte les fuites de courant alternatif et continu pulsé.
  • Type F : Conçu pour les circuits avec des appareils électroniques, il détecte les courants de fuite de haute fréquence.
  • Type B : Détecte les fuites de courant continu pur, souvent utilisé dans les installations photovoltaïques et les bornes de recharge pour véhicules électriques.

Comment choisir un disjoncteur différentiel ?

Le choix d'un disjoncteur différentiel dépend de plusieurs critères :

  • Le type de courant : AC, A, F ou B, selon les appareils connectés.
  • La sensibilité : Exprimée en milliampères (mA), elle détermine le seuil de déclenchement. Les valeurs courantes sont 30 mA pour la protection des personnes et 300 mA pour la protection des biens.
  • Le calibre : Exprimé en ampères (A), il doit être adapté à la charge du circuit.
  • Le nombre de pôles : Monophasé (2 pôles) ou triphasé (4 pôles), selon le type d'installation.

Comment installer un disjoncteur différentiel ?

L'installation d'un disjoncteur différentiel doit être réalisée conformément aux normes en vigueur et par un professionnel qualifié. Voici les étapes générales :

  • Couper l'alimentation électrique.
  • Fixer le disjoncteur différentiel sur le rail DIN du tableau électrique.
  • Connecter les fils d'alimentation et de sortie aux bornes appropriées.
  • Vérifier les connexions et s'assurer qu'elles sont bien serrées.
  • Remettre l'alimentation et tester le disjoncteur en appuyant sur le bouton de test.

> Les différents types de disjoncteurs

FAQ : Tout savoir sur les disjoncteurs différentiels

1. Qu’est-ce qu’un disjoncteur différentiel et à quoi sert-il ?

Un disjoncteur différentiel est un dispositif de sécurité qui protège les personnes contre les risques d’électrocution et les installations contre les fuites de courant. Contrairement à un disjoncteur classique qui coupe le circuit en cas de surcharge ou court-circuit, le disjoncteur différentiel détecte les fuites de courant vers la terre et coupe automatiquement l’alimentation pour éviter tout danger.

2. Quelle est la différence entre un disjoncteur différentiel et un interrupteur différentiel ?

  • Le disjoncteur différentiel assure une double protection : contre les surcharges et courts-circuits (protection des équipements) et contre les fuites de courant (protection des personnes).
  • L’interrupteur différentiel détecte uniquement les fuites de courant et doit être associé à un disjoncteur divisionnaire pour assurer une protection complète.

3. Comment choisir le bon disjoncteur différentiel ?

Le choix d’un disjoncteur différentiel dépend de plusieurs critères :
✔ Le type de courant à détecter :

  • Type AC : Pour les installations classiques (éclairage, prises classiques).
  • Type A : Pour les circuits contenant des équipements électroniques (lave-linge, plaques à induction).
  • Type F ou HPI : Pour les appareils sensibles comme les congélateurs.
  • Type B : Pour les bornes de recharge de véhicules électriques et équipements industriels.
    ✔ La sensibilité du disjoncteur :
  • 30 mA : Protection des personnes (obligatoire selon la norme NF C 15-100).
  • 300 mA : Protection incendie (pour installations industrielles).
    ✔ L’intensité nominale :
  • 25A, 40A ou 63A selon la puissance de l’installation électrique.

4. Où installer un disjoncteur différentiel dans le tableau électrique ?

Un disjoncteur différentiel doit être placé en amont des circuits qu’il protège, généralement dans le tableau électrique, juste après le disjoncteur général et avant les disjoncteurs divisionnaires. Il est recommandé d’avoir au moins un disjoncteur différentiel par groupe de circuits pour éviter une coupure totale en cas de problème.

5. Quelle est la durée de vie d’un disjoncteur différentiel et comment l’entretenir ?

Un disjoncteur différentiel a une durée de vie moyenne de 15 à 20 ans, selon son usage et les conditions d’installation. Pour garantir son bon fonctionnement :
✔ Testez-le une fois par mois en appuyant sur le bouton "Test" (il doit disjoncter immédiatement).
✔ Vérifiez l’absence de traces de surchauffe (décoloration, odeur de brûlé).
✔ Remplacez-le si nécessaire en cas de fonctionnement anormal.
