Le coffret de communication

Le coffret ou tableau de communication, regroupe toutes les arrivées en courant faible d'une habitation, à savoir tout ce qui concerne la VDI (Voix, Données, Images) : Internet, Téléphone, Télévision. Son rôle consiste à mettre en réseau tous les appareils de communication d’un logement.
Plusieurs marques proposent de matériel électrique, dont les 4 plus grandes :

Gewiss
Michaud
Legrand
Schneider Electric

Plusieurs produits sont disponibles sur le marché du coffret de communication, mais il en est 4 principaux :

Le coffret MULTIBOX compatible grade 3
Le coffret Multimédia avec brassage
Le coffret de communication 4RJ45 grade 1
DTI au format RJ45

Certaines références ont des ampli TV, d’autres ont un module de répartition radio/TV, etc.

Le coffret MULTIBOX compatible grade 3

Il existe plusieurs coffrets de communication classés par grade. Le coffret MULTIBOX compatible avec un grade 3 signifie qu'il est différent des autres coffrets tout en possédant les mêmes éléments concernant le téléphone, le réseau Ethernet et la télévision. Il est vendu pré-câblé et équipé.
Quelle est sa différence en comparaison des autres coffrets de communication ? Le coffret MULTIBOX compatible grade 3 permet d'acheminer le signal TNT avec un câble réseaux, et non plus coaxial. Par ailleurs, le réseau Ethernet peut atteindre 1 Go contre 100 Mo maximum avec les grades 1 et 2.

Le coffret Multimédia avec brassage

Le coffret multimédia avec brassage dispose de l'équipement minimum exigé par la norme NFC 15-100. Coffret de communication basique et composé de 4 ou 8 prises RJ45, il est utilisé pour des applications de grade 1 ou 2. Sa mise en œuvre est simple et son câblage facilité.
Un système de communication avec brassage permet de prendre en compte ses différents besoins multimédia, et d'ajouter ou de supprimer simplement des éléments. Il est aussi possible de le doter de prises de communication polyvalentes pour la TV, l'informatique et la téléphonie.

Le coffret de communication 4RJ45 grade 1

Le coffret de communication 4RJ45 permet de connecter et de distribuer le téléphone, la télévision et Internet dans toutes les pièces principales d'un logement. Il peut s'installer dans une habitation en rénovation, dans du neuf, même dans un bâtiment collectif. Il dispose de 4 connecteurs RJ45. Il se place dans la Gaine Technique de Logement facilement grâce à son format compact.

DTI au format RJ45

DTI signifie Dispositif de Terminaison Intérieure. Il est utilisé pour marquer la séparation entre les réseaux téléphoniques publics et privés. Il peut aussi servir de point de test de la ligne téléphonique publique.
Installé dans le coffret multimédia, c'est un équipement conçu pour l'arrivée et la distribution du téléphone, de l'information et de la télévision en ADSL. Il s’agit d’un équipement modulaire, et se connecte facilement, sans outil. Il est toutefois indispensable d’affecter un média à chaque prise.

> Qu'est qu'un coffret de communication ?

> Réaliser une installation VDI (Tutoriel)

Coffret

Affiner

Affiner

Tableau de communication Legrand Double Play Drivia 13 prêt-à-poser TV sur RJ Ready

Tableau de communication Michaud Multibox grade 3 16 RJ45

Tableau de communication Legrand Full Media coax et RJ45 pour T1/T3 pour distribuer tous les médias sur 2 types de prises

Tableau de communication Legrand Optimum auto Gigabit Drivia 18 Tv sur RJ

Coffret de communication 4RJ45 Michaud Bluenéo avec DTIO et zone attenante

Tableau de communication Michaud Néo grade 1 4 RJ45 DTI filtre TV 2 sorties

Tableau de communication Michaud Néo grade 3TV 8 RJ45 nu TV 4 sorties

Coffret Basique Double Play Drivia 18 Legrand – 4 Prises RJ45 STP + Répartiteur TV 2 Sorties – TV sur RJ Ready

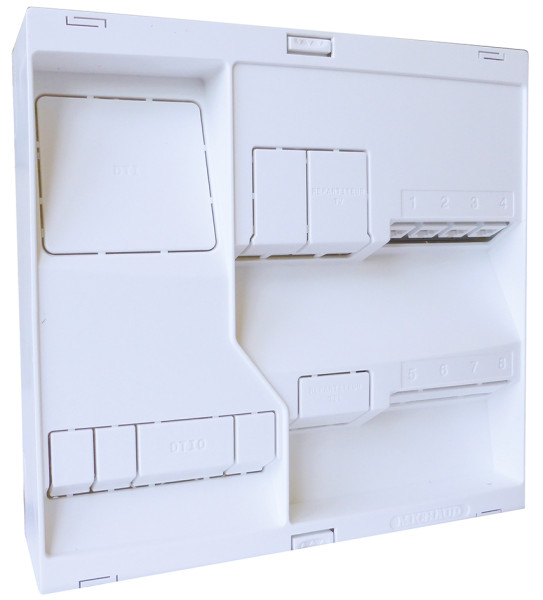

Tableau de communication Michaud Néo grade 1 4 RJ45 nu

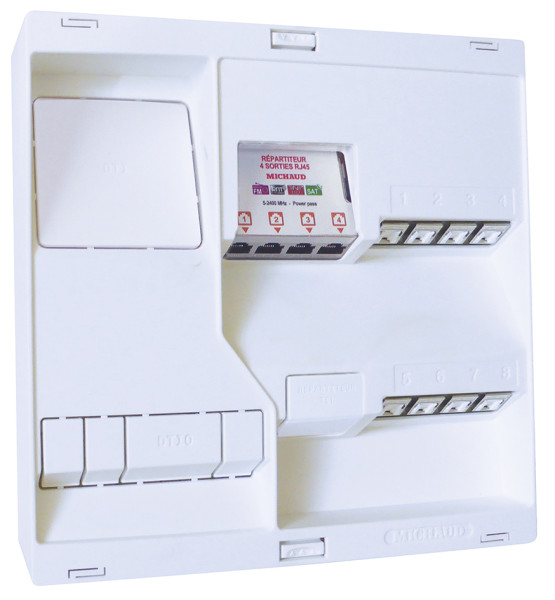

Tableau de communication Michaud Néo grade 2TV 8 RJ45 nu TV 4 sorties

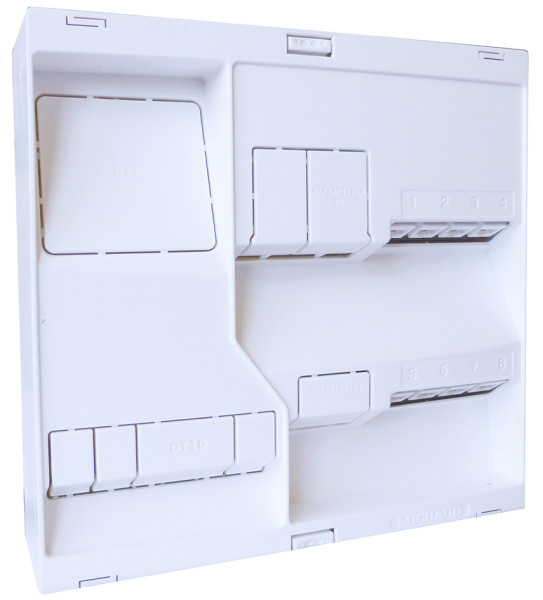

Tableau de communication Michaud Néo grade 1 8 RJ45 nu TV 4 sorties

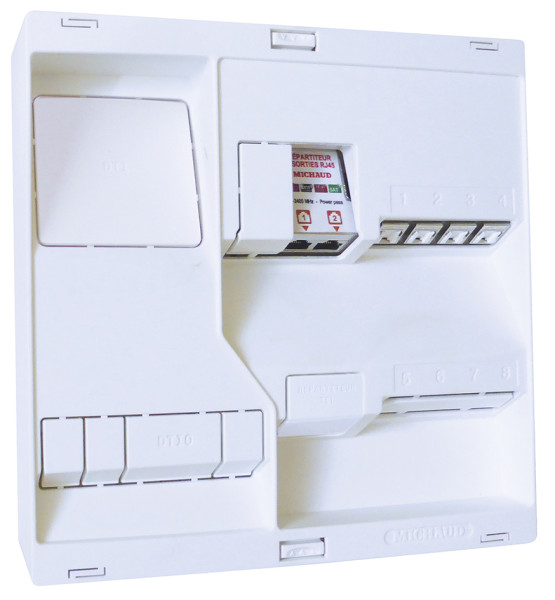

Tableau de communication Michaud Néo grade 2TV 4 RJ45 nu TV 2 sorties

Tableau de communication Michaud Néo grade 3TV 4 RJ45 nu TV 2 sorties

Tableau de communication Michaud Néo grade 1 4 RJ45 DTI et filtre

Tableau de communication Legrand basique spécial logement collectif

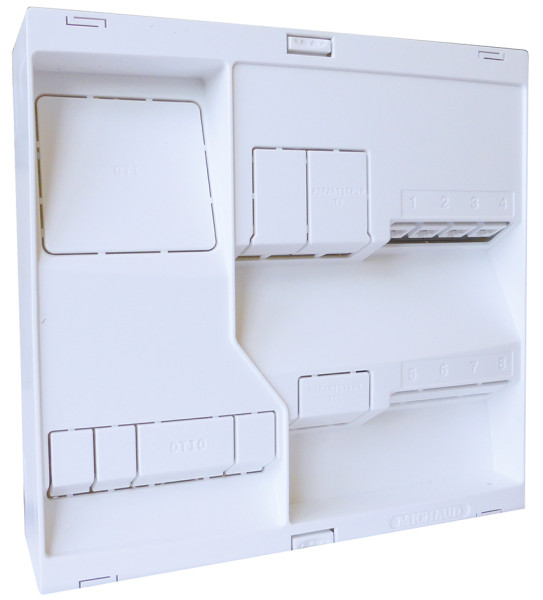

Tableau de communication Michaud Néo grade 1 4 RJ45 nu TV 2 sorties

Tableau de communication Legrand Drivia 18 Optimum manuel Gigabit Poe

Tableau de communication Legrand Drivia 13 Optimum manuel Gigabit Poe

Tableau de communication neo grd 3tv 8 rj45 + amplificateur sat

Tableau de communication Michaud Bluenéo avec 4 RJ45 grade 3 TV et DTIO
