Photo(s) non contractuelle(s)

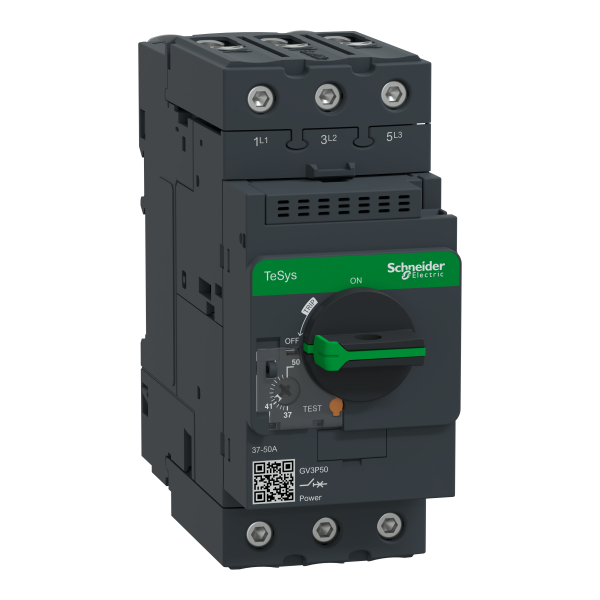

Schneider Electric Disjoncteur Moteur 50A
181,20 € HT 217,44 € TTC
88,25 € HT 105,90 € TTC
Offre limitée - Il reste 4 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 211 points de fidélité en achetant ce produit
Schneider Electric
SCHGV3APN01

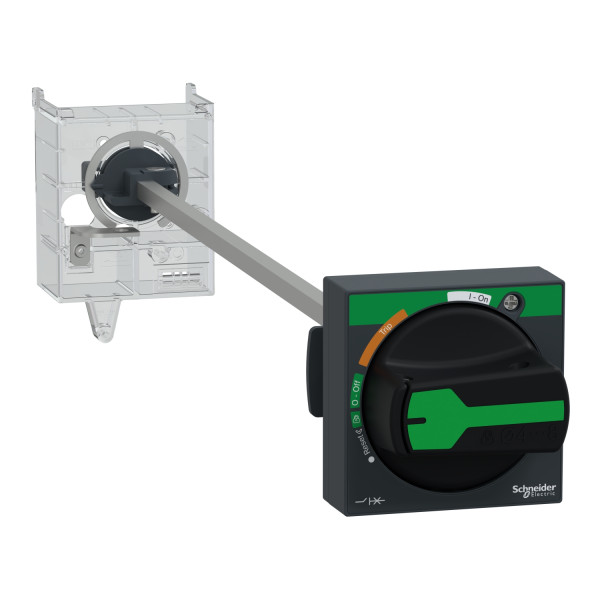

Schneider Electric Kit Poignee Noire Ip54 - Axe Front Gv3P/
Non géré en stock
A commander
71,3167 € HT 85,58 € TTC
Schneider Electric
SCHGV3G264

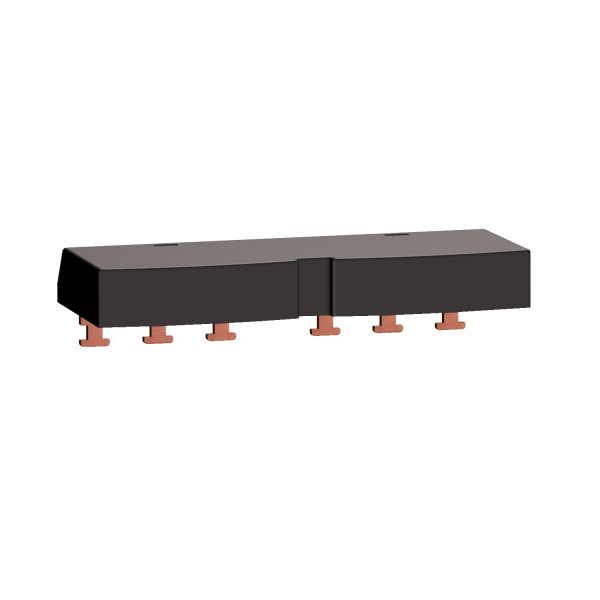

Schneider Electric Jeux de Barres 2 Departs Gv3
Non géré en stock
A commander
19,95 € HT 23,94 € TTC
Schneider Electric
SCHGV3G66

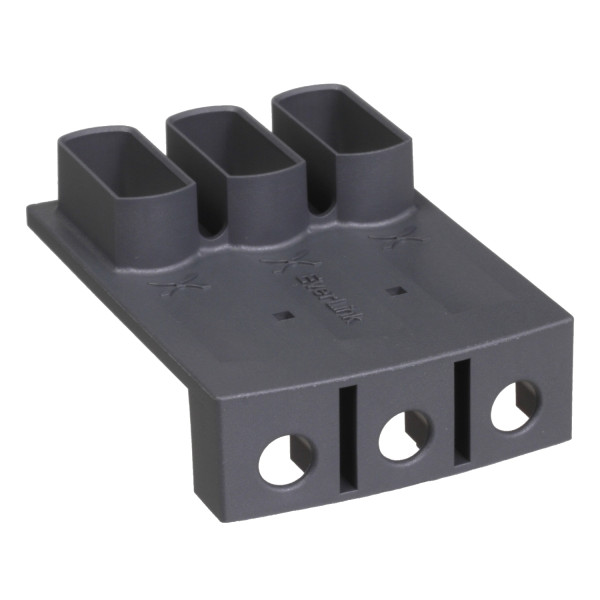

Schneider Electric Bornier 65A Large Spacing Ul 508
Non géré en stock
A commander
21,2583 € HT 25,51 € TTC
Schneider Electric
SCHGVAD0101
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 O (Défaut)
Non géré en stock
A commander
15,15 € HT 18,18 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
Rupture temporaire
A commander
14,8333 € HT 17,80 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
15,5333 € HT 18,64 € TTC
Schneider Electric
SCHGVAD1010
Contact Auxiliaire TeSys GVAD1010 – 1F+1F (Défaut) – Schneider Electric
En stock
8 produit(s) disponible(s)
13,9583 € HT 16,75 € TTC
Schneider Electric
SCHGVAE1
Schneider Electric Contacteur Auxiliaire 1 F Et 1 O
Non géré en stock
A commander
8,2833 € HT 9,94 € TTC
Soit un total de 82,833 € HT Soit un total de 99,40 € TTC
Schneider Electric
SCHGVAE11
Contacteur Auxiliaire Schneider 1 O Plus 1 F
En stock
104 produit(s) disponible(s)
4,9167 € HT 5,90 € TTC
Schneider Electric
SCHGVAE20
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
10,80 € HT 12,96 € TTC
Soit un total de 108,00 € HT Soit un total de 129,60 € TTC
Schneider Electric
SCHGVAED011

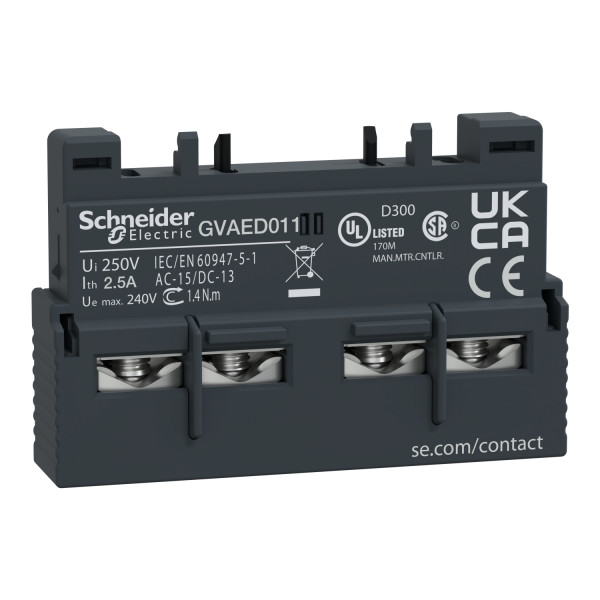

Bloc auxiliaire Schneider GVAED011 – 1F+1O – Montage frontal – pour disjoncteurs GV2/GV3
En stock
9 produit(s) disponible(s)
15,0667 € HT 18,08 € TTC
Schneider Electric
SCHGVAED101
Schneider Electric Block Additif Frontal 1 Nc 1 No Defaut
Non géré en stock
A commander
14,35 € HT 17,22 € TTC
Soit un total de 143,50 € HT Soit un total de 172,20 € TTC
Schneider Electric
SCHGVAM11

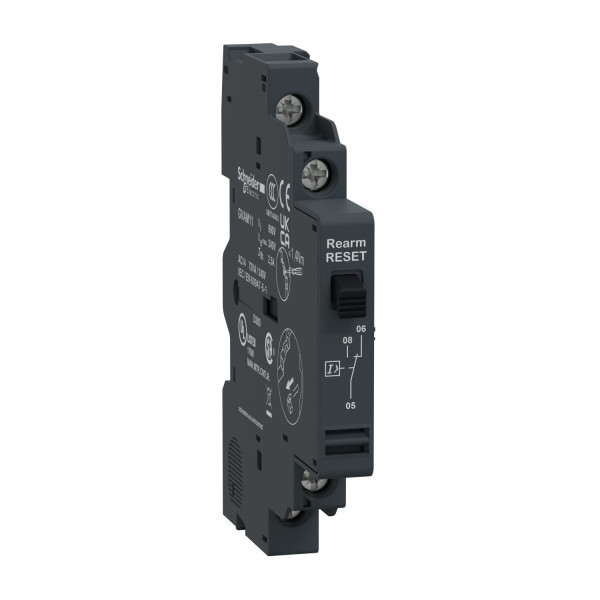

Schneider Electric Contacteur Auxiliaire 1 Of (Défaut)
Non géré en stock
A commander
16,8833 € HT 20,26 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
Rupture temporaire
A commander
4,9167 € HT 5,90 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
51 produit(s) disponible(s)
9,50 € HT 11,40 € TTC
Schneider Electric
SCHGVAS025

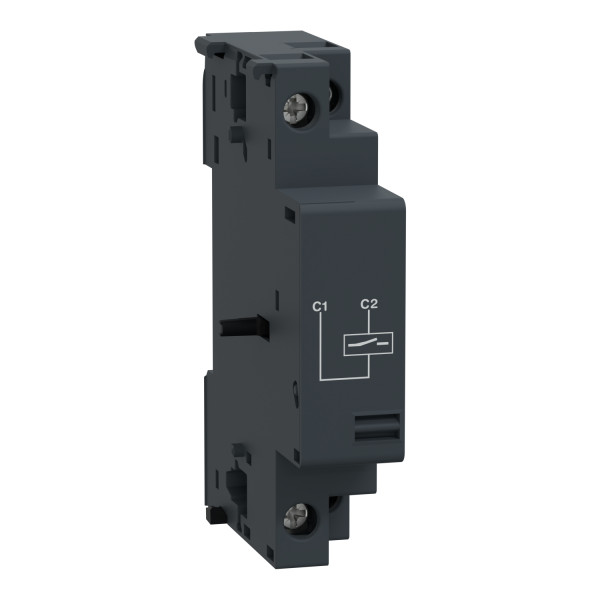

Schneider Electric Déclencheur à émission de courant Gvas 24 V Ca 50Hz
Non géré en stock
A commander
31,70 € HT 38,04 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV3
- Nom abrégé d'appareil : GV3P
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 50 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 12 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 37...50 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 700 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 22 kW à 400/415 V AC 50/60 Hz / 30 kW à 500 V AC 50/60 Hz / 45 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 50 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 8 W
- Durée de vie mécanique : 50000 cycle
- Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 5 N.m - sur connecteurs à vis BTR EverLink- câble 25 mm² / 5...8 N.m - sur connecteurs à vis BTR EverLink- câble 35 mm²
- Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 132 mm
- Largeur : 55 mm
- Profondeur : 136 mm
- Masse du produit : 0.96 kg
Ancien produit : Telemecanique GV3P50
Schneider Electric
SCHGV2ME14
Schneider Electric Disjoncteur Moteur Gv2Me 6 à 10 A 3P 3D Déclencheur Magnétothermique
En stock
6 produit(s) disponible(s)
24,5833 € HT 29,50 € TTC
Schneider Electric
SCHGV2ME16
Schneider Electric Disjoncteur Moteur Gv2Me 9 à 14 A 3P 3D Déclencheur Magnétothermique
5,0 (1)
En stock
2 produit(s) disponible(s)
30,1333 € HT 36,16 € TTC
Schneider Electric
SCHGVAE11
Contacteur Auxiliaire Schneider 1 O Plus 1 F
En stock
104 produit(s) disponible(s)
4,9167 € HT 5,90 € TTC
Schneider Electric
SCHGV2ME20
Schneider Electric Disjoncteur Moteur Gv2Me 13 à 18 A 3P 3D Déclencheur Magnétothermique
En stock
13 produit(s) disponible(s)
32,0167 € HT 38,42 € TTC
Schneider Electric
SCHGV2ME32
Schneider Electric Disjoncteur Moteur Gv2Me 24 à 32 A 3P 3D Déclencheur Magnétothermique
En stock
2 produit(s) disponible(s)
119,1833 € HT 143,02 € TTC
Schneider Electric
SCHGVAD1010
Contact Auxiliaire TeSys GVAD1010 – 1F+1F (Défaut) – Schneider Electric
En stock
8 produit(s) disponible(s)
13,9583 € HT 16,75 € TTC
Schneider Electric
SCHGV3P65
TeSys GV3 - disjoncteur moteur - 65A - 3P 3d - déclencheur magnétique
En stock
3 produit(s) disponible(s)
108,25 € HT 129,90 € TTC
Schneider Electric
SCHGV2P14
Schneider Electric Disjoncteur Moteur Gv2P 6 à 10 A 3P 3D Déclencheur Magnétothermique
En stock
6 produit(s) disponible(s)
80,25 € HT 96,30 € TTC
Schneider Electric
SCHGV2L16
Disjoncteur moteur 14A 3P Schneider Gv2L 3D déclencheur magnétique
En stock
1 produit(s) disponible(s)
90,1417 € HT 108,17 € TTC
Schneider Electric
SCHGV2ME21
Disjoncteur moteur 17 à 23A Schneider Gv2Me 3P 3D Déclencheur magnétothermique
En stock
5 produit(s) disponible(s)
33,25 € HT 39,90 € TTC
Schneider Electric
SCHGV2P20
Schneider Electric Disjoncteur Moteur GV2P20 13 à 18 A 3P 3D Déclencheur Magnétothermique
En stock
12 produit(s) disponible(s)
69,0833 € HT 82,90 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
51 produit(s) disponible(s)
9,50 € HT 11,40 € TTC
Schneider Electric
SCHGVAED011
Bloc auxiliaire Schneider GVAED011 – 1F+1O – Montage frontal – pour disjoncteurs GV2/GV3
En stock
9 produit(s) disponible(s)
15,0667 € HT 18,08 € TTC
Schneider Electric
SCHGV3P80
Tesys gv - disjoncteur moteur magnéto-thermique - 70 à 80a - 3p - everlink
En stock
12 produit(s) disponible(s)
230,8167 € HT 276,98 € TTC
Schneider Electric
SCH21112
Schneider Electric Disjoncteur Moteur P25M 23 A 3P 3D Déclencheur Magnétothermique
En stock
1 produit(s) disponible(s)
279,4167 € HT 335,30 € TTC
Schneider Electric
SCHGV3P501
Schneider Electric Disjoncteurs Moteurs Gv3 50A avec Un Seul Bornier Everlink
En stock
1 produit(s) disponible(s)
191,55 € HT 229,86 € TTC
Legrand
LEG036057
Plaque pleine pour Atlantic / Inox / Marina H 600 x l 600
Non géré en stock
A commander
107,8417 € HT 129,41 € TTC
Legrand
LEG037160
Bloc de jonction Viking 3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 5
5,0 (2)
Offre limitée
854 produit(s) disponible(s)
0,50 € HT 0,60 € TTC
Legrand
LEG037161
Bloc de jonction Viking 3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 6
4,8 (4)
Offre limitée
2341 produit(s) disponible(s)
0,8667 € HT 1,04 € TTC
0,4917 € HT 0,59 € TTC
Legrand
LEG037163
Bloc de Jonction de Passage Viking3 Legrand à Vis Gris Pas 10 mm - avec 1 Jonction - 1 Entrée 1 Sortie - Section 10 mm2
En stock
76 produit(s) disponible(s)
1,5083 € HT 1,81 € TTC
Schneider Electric
SCHGV3P13
Schneider Electric Disjoncteur Moteur 13A
Non géré en stock
A commander
146,2917 € HT 175,55 € TTC
Schneider Electric
SCHGVAE11
Contacteur Auxiliaire Schneider 1 O Plus 1 F
En stock
104 produit(s) disponible(s)
4,9167 € HT 5,90 € TTC
Caractéristiques techniques
| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 22 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 50 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 37 A |
| Réglage de courant du déclencheur de surcharge | 37 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Puissance de fonctionnement nominale, ca-3, 230 v | 15 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 700 A |
