Borne vissee, passant, 2 points, 2,5mm2,
SCHNSYTRV22 - Schneider Electric
31.00 TTC
Soit un prix unitaire de 0.62 € TTC
Soit un prix unitaire de 0.62 € TTC
Marque : Schneider Electric
Référence : NSYTRV22
EAN : 3606480531798
Emballage : 50
> Voir plus de détails
> Fiche E-Catalogue
Référence : NSYTRV22
EAN : 3606480531798
Emballage : 50
> Fiche E-Catalogue
Aucun point de fidélité pour ce produit.
|
Rupture temporaire A commander chez notre fournisseur M'avertir de la prochaine entrée en stock |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !

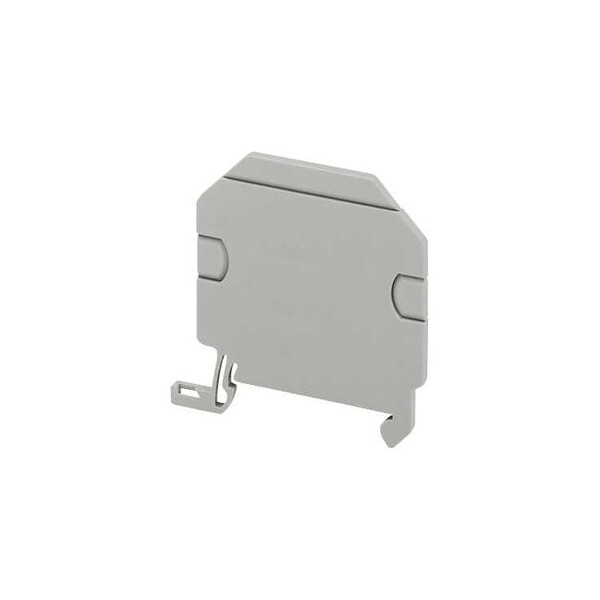

Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Caractéristiques principales :
- Gamme : Linergy
- Nom du produit : TR
- Type de produit ou de composant : Bornier
- Nom abrégé d'appareil : TRV
- Type de bornier : Passant
- Nombre de points multiples de connexion : 1
- Mode d'installation : Encliquetable
- Section nominale : 2.5 mm²
- Longueur : 47.7 mm
- Couleur : Gris
- Infos fabricant : Lot de 50
- Largeur : 5.2 mm
- Hauteur : 47.5 mm
- Mode de raccordement : 1 x borne à vis : en amont / 1 x borne à vis : en aval
- Nombre de bornes : 2
- Position du raccordement : Latérale
- Nombre d'entrée mesure : 2
- Section de câble : 0.14...4 mm², souple sans / 0.14...4 mm², rigide
- Couple de serrage : 0.5...0.6 N.m
- Longueur de dénudage des fils : 9 mm
- Type d'outil : Raccordement : tournevis / Déconnection : tournevis
- [ue] tension assignée d'emploi : 1000 V conformément à EN/IEC 60947-7-1 / 600 V UL / 600 V CSA / 690 V conformément à ATEX Exe II Ex II 2 GD
- [ie] courant assigné d'emploi : 22 A conformément à ATEX Exe II Ex II 2 GD / 24 A conformément à EN/IEC 60947-7-1 / 20 A UL / 20 A CSA
- Matière : Polyamide 6/6 (boîtier isolant)
- Perte diélectrique : 0.01 à 1 MHz conformément à IEC 60250 / 0.01 à 1 MHz conformément à VDE 0303-T4
- Constante diélectrique : 3.7 à 1 MHz
- Résistivité : 10000 M'.m conformément à IEC 60093 / 10000 M'.m conformément à VDE 0303-T30
- Résistance de surface : 1000 G' conformément à IEC 60093 / 1000 G' conformément à VDE 0303-T30
- Résistance à ramper : 500 CTI (> 400 kB) conformément à IEC 60093 / 500 CTI (> 400 kB) conformément à VDE 0303-T30
- Tenue à la flamme : V0, épaisseur0.8 mm conformément à UL 94
- Masse du produit : 8.2 g
- Compatibilité de gamme : Prisma - G / Prisma - P / Pragma / Prisma - PH / Prisma - Pack / Spacial / Kaedra / TeSys
- Compatibilité produit : Enveloppes Spacial
Référence Schneider Electric NSYTRV22 / SCHNSYTRV22
Caractéristiques techniques du produit :
| Bloc de jonction traversant | |
|---|---|
| Mode de pose | Profilé chapeau 35 mm |
| Couleur | Gris |
| Tension assignée (ue) | 1000,0 V |
| Longueur | 47,7 mm |
| Température d'utilisation | -40,0 °C |
| Température d'utilisation | 130 °C |
| Classe d'inflammabilité du matériau isolant selon ul 94 | V0 |
| Largeur/dimension | 5,2 mm |
| Hauteur en cas de type de montage le plus bas possible | 47,5 mm |
| Plaque de fermeture requise | Oui |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Raccordement à vis |
| Nombre d'étages | 1,0 |
| Nombre de positions de serrage par étage | 2,0 |
| Étages reliés à l'intérieur | Non |
| Section de raccordement cable rigide | 4,0 mm² |
| Section de raccordement cable rigide | 4 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 2,5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 0,2 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 4,0 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 4 mm² |
| Section de raccordement cable souple | 4,0 mm² |
| Matériau du corps isolant | Thermoplastique |
| Position de raccordement | Latéral |
| Courant assigné in | 24,0 A |
| Finition antidéflagrante 'ex e' | Oui |
| Largeur | 5,2 mm |
| Hauteur | 47,5 mm |
| Profondeur | 47,7 mm |
