Photo(s) non contractuelle(s)
BORNE VISSEE, PASSANT, 2 POINTS, 10MM2,
1.50 € HT 1.80 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 8-13 jours Délai estimatif
Réception à venir le 27/05/2025 + 50 pièces
Jusqu'à 3 points de fidélité en achetant ce produit
Schneider Electric
SCHNSYSDR200BD
R. DIN Symet. 7,5x35 2m perf.
En stock
12 produit(s) disponible(s)
11.54 € HT 13.85 € TTC
Soit un total de 23.08 € HT Soit un total de 27.70 € TTC
Schneider Electric
SCHNSYTRAAB35
BUTEE D-ARRET A ENCLIQUET ER SUR RAIL DIN
Non géré en stock
A commander
0.79 € HT 0.95 € TTC
Soit un total de 39.50 € HT Soit un total de 47.50 € TTC
Schneider Electric
SCHNSYTRAABV35
BUTEE D-ARRET A VISSER SU R RAIL DIN 35MM
Non géré en stock
A commander
1.26 € HT 1.51 € TTC
Soit un total de 63.00 € HT Soit un total de 75.50 € TTC
Schneider Electric
SCHNSYTRAC22
CLOISON EXTREMITE, 2PTS, LARGEUR 2,2MM P
Non géré en stock
A commander
0.38 € HT 0.46 € TTC
Soit un total de 19.00 € HT Soit un total de 23.00 € TTC
Schneider Electric
SCHNSYTRACS10
CAPOT AVERTISEMENT, POUR BORNES VISE 10M
Non géré en stock
A commander
4.20 € HT 5.04 € TTC
Soit un total de 42.00 € HT Soit un total de 50.40 € TTC
Schneider Electric
SCHNSYTRAL102

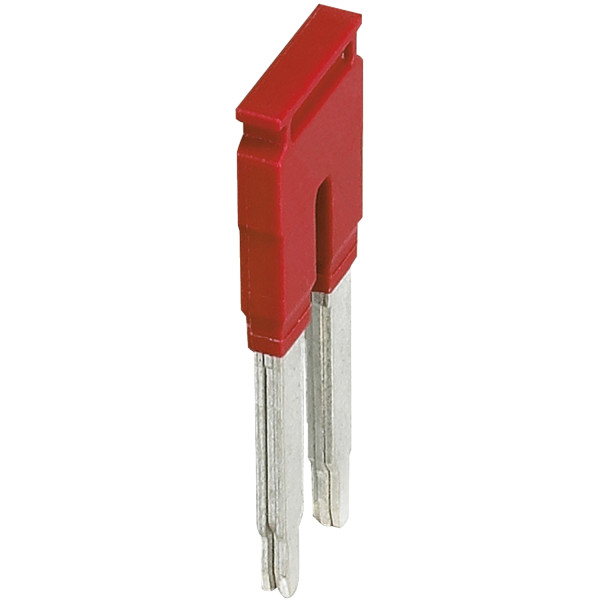

PONT ENFICHABLE, 2POINTS, POUR BORNES 10
Non géré en stock
A commander
1.26 € HT 1.51 € TTC
Soit un total de 12.60 € HT Soit un total de 15.10 € TTC
Schneider Electric
SCHNSYTRALV102

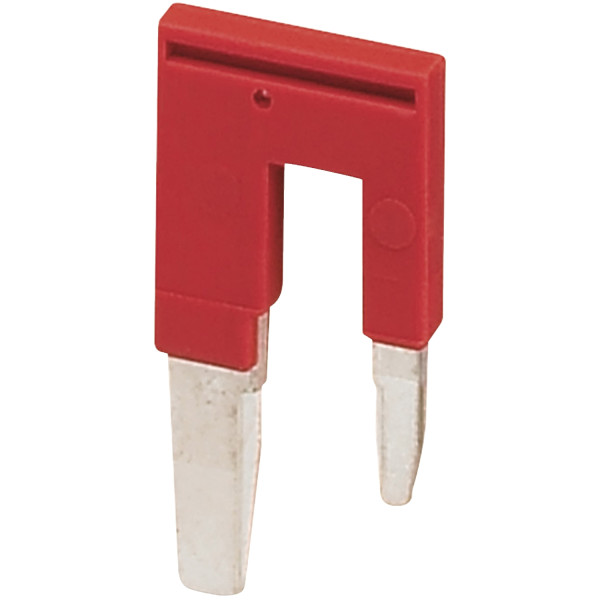

PONT REDUCTEUR, POUR CONN ECTER LES BORNE
Non géré en stock
A commander
3.66 € HT 4.39 € TTC
Soit un total de 36.60 € HT Soit un total de 43.90 € TTC
Schneider Electric
SCHNSYTRAP22
CLOISON SEPARATION, 2PTS, 2MM, POUR BORN
Non géré en stock
A commander
0.71 € HT 0.85 € TTC
Soit un total de 35.50 € HT Soit un total de 42.50 € TTC
Schneider Electric
SCHNSYTRASB4
SUPPORT PORTE-REPERES POU R BUTEE EXTREMI
Non géré en stock
A commander
0.56 € HT 0.67 € TTC
Soit un total de 56.00 € HT Soit un total de 67.00 € TTC
Schneider Electric
SCHNSYTRV102BL
BORNE VISSEE, PASSANT, 2 POINTS, 10MM2,
Non géré en stock
A commander
2.08 € HT 2.50 € TTC
Soit un total de 104.00 € HT Soit un total de 125.00 € TTC
Schneider Electric
SCHNSYTRV102PE
BORNE VISSEE, POUR CONDUC TEUR DE PROTECT
Non géré en stock
A commander
4.16 € HT 4.99 € TTC
Soit un total de 208.00 € HT Soit un total de 249.50 € TTC
Description
Caractéristiques principales :- Gamme : Linergy
- Nom du produit : TR
- Type de produit ou de composant : Bornier
- Nom abrégé d'appareil : TRV
- Type de bornier : Passant
- Nombre de points multiples de connexion : 1
- Mode d'installation : Encliquetable
- Section nominale : 10 mm²
- Longueur : 47.7 mm
- Couleur : Gris
- Infos fabricant : Lot de 50
- Largeur : 10.2 mm
- Hauteur : 47.5 mm
- Mode de raccordement : 1 x borne à vis : en amont / 1 x borne à vis : en aval
- Nombre de bornes : 2
- Position du raccordement : Latérale
- Nombre d'entrée mesure : 2
- Section de câble : 0.5...16 mm², rigide / 0.5...16 mm², souple sans
- Couple de serrage : 1.5...1.8 N.m
- Longueur de dénudage des fils : 10 mm
- Type d'outil : Raccordement : tournevis / Déconnection : tournevis
- [ue] tension assignée d'emploi : 1000 V conformément à EN/IEC 60947-7-1 / 600 V UL / 600 V CSA / 690 V conformément à ATEX Exe II Ex II 2 GD
- [ie] courant assigné d'emploi : 57 A conformément à EN/IEC 60947-7-1 / 65 A UL / 65 A CSA / 54 A conformément à ATEX Exe II Ex II 2 GD
- Matière : Polyamide 6/6 (boîtier isolant)
- Perte diélectrique : 0.01 à 1 MHz conformément à IEC 60250 / 0.01 à 1 MHz conformément à VDE 0303-T4
- Constante diélectrique : 3.7 à 1 MHz
- Résistivité : 10000 M'.m conformément à IEC 60093 / 10000 M'.m conformément à VDE 0303-T30
- Résistance de surface : 1000 G' conformément à IEC 60093 / 1000 G' conformément à VDE 0303-T30
- Résistance à ramper : 500 CTI (> 400 kB) conformément à IEC 60093 / 500 CTI (> 400 kB) conformément à VDE 0303-T30
- Tenue à la flamme : V0, épaisseur0.8 mm conformément à UL 94
- Masse du produit : 18 g
- Compatibilité de gamme : Prisma - G / Prisma - P / Pragma / Prisma - PH / Prisma - Pack / Spacial / Kaedra / TeSys
- Compatibilité produit : Enveloppes Spacial
Legrand
LEG037550
Cloison terminale pour Bloc de jonction Viking 3 à vis - 1 entr/1 sort - pas 5,6,8,10
5,0 (2)
En stock
134 produit(s) disponible(s)
0.51 € HT 0.61 € TTC
Legrand
LEG037510
Butée de blocage pr Bloc de jonction Viking 3 - pas de 6 mm automatique - sans vis
4,5 (2)
En stock
83 produit(s) disponible(s)
0.84 € HT 1.01 € TTC
Legrand
LEG037171
Bloc de jonction Viking 3 - pour cond de protect pied métal - rail sym - pas 6
4,0 (3)
En stock
111 produit(s) disponible(s)
3.44 € HT 4.13 € TTC
Schneider Electric
SCHNSYTRV22
BORNE VISSEE, PASSANT, 2 POINTS, 2,5MM2,
En stock
1260 produit(s) disponible(s)
0.53 € HT 0.64 € TTC
Legrand
LEG037260
Bloc de jonction Viking 3 à ressort - 1 jonc/2 conduct - 1entr/1sortie - gris - pas 5
5,0 (1)
En stock
144 produit(s) disponible(s)
0.91 € HT 1.09 € TTC
Legrand
LEG037100
Bloc de Jonction de Passage Viking 3 Legrand à Vis Bleu – Pas de 5 mm – avec 1 Entrée et 1 Sortie – Section 2,5 mm2
5,0 (1)
En stock
95 produit(s) disponible(s)
1.04 € HT 1.25 € TTC
Legrand
LEG037181
Bloc de Jonction Sectionnable Viking 3 Legrand Gris - Connexion à Vis – avec 1 Jonction – pour Cartouche Fusible 5x20 – avec Préhenseur
5,0 (1)
En stock
28 produit(s) disponible(s)
4.81 € HT 5.77 € TTC
Legrand
LEG037560
Cloison de Séparation pour Blocs de Jonction à Vis avec 1 Entrée et 1 Sortie Viking 3 Legrand – Pas de 5 mm, 6 mm, 8 mm ou 10 mm
5,0 (1)
En stock
100 produit(s) disponible(s)
0.86 € HT 1.03 € TTC
Legrand
LEG037501
Peigne de Pontage Rouge Viking3 Legrand - pour 10 Blocs de Jonction à Vis ou Ressort Viking3
5,0 (1)
En stock
17 produit(s) disponible(s)
2.33 € HT 2.80 € TTC
Legrand
LEG037168
Bloc de Jonction de Passage Viking 3 Legrand Gris - Connexion à Vis - Section 4 mm2 - Pas 6 mm - avec 2 Jonctions - 2 Etages
En stock
390 produit(s) disponible(s)
1.94 € HT 2.33 € TTC
Legrand
LEG037504
Peigne de Pontage Rouge Viking3 Legrand - pour 10 Blocs de Jonction à Vis ou Ressort Viking3 avec Pas 6 mm.
En stock
7 produit(s) disponible(s)
2.46 € HT 2.95 € TTC
Legrand
LEG037261
Bloc de jonction Viking 3 connexion à ressort - 1 jonc/2 conduct - 1entr/1sortie - gris - pas 6
En stock
130 produit(s) disponible(s)
0.96 € HT 1.15 € TTC
Legrand
LEG037513
Butée de Blocage Viking3 Legrand – pour Bloc de Jonction Viking3 avec Pas de 12 mm
En stock
63 produit(s) disponible(s)
2.71 € HT 3.25 € TTC
Legrand
LEG037551
Cloison Terminale pour Blocs de Jonction à Vis avec 1 Entrée et 1 Sortie Viking 3 Legrand – Pas de 12 mm ou 15 mm
En stock
40 produit(s) disponible(s)
0.96 € HT 1.15 € TTC
Legrand
LEG037173
Bloc de Jonction Viking 3 Legrand Vert/Jaune pour Conducteur de Protection - Connexion à Vis - avec 1 Jonction - 1 Entrée 1 Sortie - Section 10 mm2 - Pas 10 mm
En stock
49 produit(s) disponible(s)
5.15 € HT 6.18 € TTC
Legrand
LEG037511
Butée de Blocage Viking3 Legrand – pour Bloc de Jonction Viking3 avec Pas de 8 mm
En stock
19 produit(s) disponible(s)
1.60 € HT 1.92 € TTC
Schneider Electric
SCHNSYTRV102PE
BORNE VISSEE, POUR CONDUC TEUR DE PROTECT
Non géré en stock
A commander
4.16 € HT 4.99 € TTC
Soit un total de 208.00 € HT Soit un total de 249.50 € TTC
Legrand
LEG098003
Presse-étoupe plastique ISO20 IP68 RAL7001
4,8 (4)
En stock
84 produit(s) disponible(s)
1.00 € HT 1.20 € TTC
Legrand
LEG404926
Peigne d'alimentation horizontal Legrand HX³ 1P universel phase et neutre longueur 13 modules
4,9 (54)
En stock
3595 produit(s) disponible(s)
2.33 € HT 2.80 € TTC
Legrand
LEG406784
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 20A - courbe C
5,0 (16)
En stock
2651 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Schneider Electric
SCHNSYSDR200D
Spacial - rail DIN symétrique type A - perforé - 35x15mm - L2000mm
Rupture temporaire
A commander
8.86 € HT 10.63 € TTC
Caractéristiques techniques
| Mode de pose | Profilé chapeau 35 mm |
| Couleur | Gris |
| Tension assignée (ue) | 1000,0 V |
| Longueur | 47,7 mm |
| Température d'utilisation | 130,0 °C |
| Température d'utilisation | 130 °C |
| Classe d'inflammabilité du matériau isolant selon ul 94 | V0 |
| Largeur/dimension | 10,2 mm |
| Hauteur en cas de type de montage le plus bas possible | 47,5 mm |
| Plaque de fermeture requise | Oui |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Raccordement à vis |
| Nombre d'étages | 1,0 |
| Nombre de positions de serrage par étage | 2,0 |
| Étages reliés à l'intérieur | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 10,0 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 0,5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 10,0 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 10 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 16 mm² |
| Matériau du corps isolant | Thermoplastique |
| Position de raccordement | Latéral |
| Courant assigné in | 57,0 A |
| Finition antidéflagrante 'ex e' | Oui |
| Largeur | 10,2 mm |
| Hauteur | 47,5 mm |
| Profondeur | 47,7 mm |
