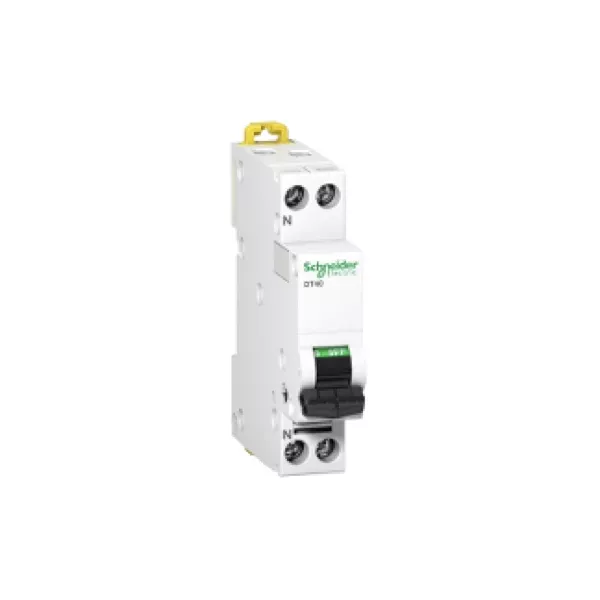

Prodis dt40 - disjoncteur - 1p+n - 25a - courbe c
SCHA9N21027 - Schneider Electric
Photo(s) non contractuelle(s)
6.13 € TTC
Marque : Schneider Electric
Référence : A9N21027
EAN : 3606480381225
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : A9N21027
EAN : 3606480381225
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 12 point(s) de fidélité.
|
Offre limitée Il reste 51 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Produits approchants
|
|
|
|
|
|
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Disjoncteur Prodis DT40 Schneider
Ce disjoncteur Prodis DT40, de la marque Schneider Electric, est un dispositif de protection servant à mettre un circuit électrique à l’abri des courts-circuits et des surintensités. Il permet de détecter les défaillances et de sectionner automatiquement le circuit au moindre souci pouvant provoquer un accident. Ce dispositif possède un déclencheur magnétothermique courbe C apte à couper le courant à une défaillance d’une valeur de 4,5 à 6 kA. Ce disjoncteur bipolaire permet également de guider manuellement la circulation du courant électrique grâce à son maneton de commande. Il est spécialement conçu pour la protection d’un réseau de distribution monophasé avec neutre d’une intensité de 25 A.
Les + du produit :
- Encliquetable sur rail DIN
- Doté d’un indicateur de marche et arrêt
Caractéristiques principales :
- Fonction de l’appareil : Distribution
- Gamme de produits : ProDis
- Gamme : Prodis
- Nom du produit : DT40
- Fonction produit : Disjoncteur miniature
- Nom abrégé de l'appareil : DT40
- Description des pôles : 1P + N
- Nombre de pôles protégés : 1
- Position du pôle neutre : Gauche
- In courant assigné d'emploi : 25 A
- Type de réseau : CA
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 4500 A Icn conformément à EN/IEC 60898-1 - 230 V CA 50 Hz6 kA Icu conformément à IEC 60947-2 - 230...240 V CA 50 Hz
- Aptitude au sectionnement : Oui
- Labels qualité : NF
Caractéristiques complémentaires :
- Fréquence du réseau : 50 Hz
- [ue] tension assignée d'emploi : 230 V CA 50 Hz entre phase et neutre
- Limite de déclenchement magnétique : 5...10 x In
- [ics] pouvoir assigné de coupure de service en court-circuit : 4.5 kA à 0,75 capacité de coupure conformément à IEC 60947-2 - 230...240 V CA 50 Hz4500 A à 100 % capacité de coupure conformément à EN/IEC 60898-1 - 230 V CA 50 Hz4500 A à 100 % capacité de coupure conformément à EN/IEC 60898-1 - 230 V CA 50 Hz
- Classe de limitation : 3 conformément à EN/IEC 60898-1
- [ui] tension assignée d'isolement : 400 V CA 50 Hz
- [uimp] tension assignée de tenue aux chocs : 4 kV conformément à IEC 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : ProDis
- Pas de 9 mm : 2
- Hauteur : 81 mm
- Largeur : 18 mm
- Profondeur : 78 mm
- Poids : 115 g
- Couleur : Blanc
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 10000 cycle
- Description des verrouillages optionnels : Appareil de verrouillage à cadenas
- Mode de raccordement : Bornes type tunnel, en aval souple fil(s) 0,33…10 mm² maxBornes type tunnel, en aval rigide fil(s) 0,75…16 mm² maxBornes type tunnel, en amont souple fil(s) 0,33…10 mm² maxBornes type tunnel, en amont rigide fil(s) 0,75…16 mm² max
- Longueur de dénudage des fils : 13 mm
- Couple de serrage : 2 N.m
- Protection fuite à la terre : Bloc séparé
Référence Schneider Electric A9N21027 / SCHA9N21027
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 25,0 A |
| Tension assignée (ue) | 230,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 1,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 0,75 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 0,33 mm² |
| Section de raccordement cable souple | 0,33 mm² |
| Température ambiante en fonctionnement | 25,0 °C |
| Température ambiante en fonctionnement | 25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 4,5 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 6,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
