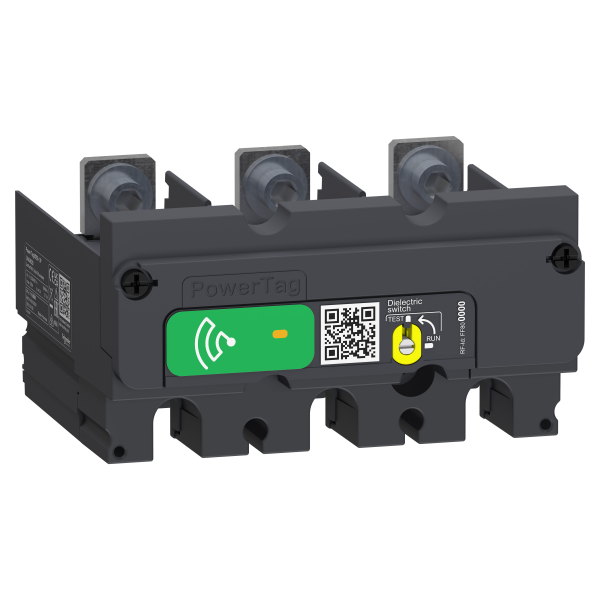

Powertag - capteur de mesure radio-fréquence - nsx100 à 250 - 3p - 16 à 250a
456.13 € TTC
Marque : Schneider Electric
Référence : LV434020
EAN : 3606485467016
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LV434020
EAN : 3606485467016
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 912 point(s) de fidélité.
En stock Il y a 1 produit(s) disponible(s) |
|
|
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Gamme : Compact
Nom abrégé de l'appareil : Powertag NSX
Fonction produit : Capteur d'energie
Compatibilité de gamme : Compact NS100 à 250Compact NSX100 à 250Acti 9 Smartlink SI BActi 9 Smartlink SI DActi 9 Smartlink EL D
Application spécifique du produit : Gestion de l'énergieAlarme sur surchargeSurveillance de la tension des disjoncteursTemps d'opération de chargeFacteur de puissance
Tension nominale : 230 V AC , 50/60 Hz +/- 20 % phase to neutral conforming to IEC 61557-12400 V AC , 50/60 Hz +/- 20 % phase to phase conforming to IEC 61557-12230 V AC , 50/60 Hz - 15 %...10 % phase to neutral conforming to IEC 61010-1400 V AC , 50/60 Hz - 15 %...10 % phase to phase conforming to IEC 61010-1
Description des pôles : 3P
[in] courant nominal : 250 A
Courant permanent maximal [imp] : 1,2 x In
Courant de saturation : 500 A
Courant à l'appel : 160 mA
[ib] courant de base : 40 A
Type de comptage : Power factor 0...1 : class 1 (at 25 °C according to IEC 61557-12)Apparent power S, S1, S2, S3 88 VA...416 kVA : class 2 (at 25 °C according to IEC 61557-12)Active power P, P1, P2, P3 88 W...416 kW : class 1 (at 25 °C according to IEC 61557-12)Reactive power Q, Q1, Q2, Q3 88 VAR...416 kVAR : class 2 (at 25 °C according to IEC 61557-12)Active energy Ep IN/OUT/tot 0...281 x 10exp(9) kWh : class 1 (at 25 °C according to IEC 61557-12)Reactive energy Ep IN/OUT/tot 0...281 x 10exp(9) kVARh : class 2 (at 25 °C according to IEC 61557-12)Tension U12, U23, U31 320...480 V : classe 0,5 (à 25 °C selon IEC 61557-12)Tension V1N, V2N, V3N 184...276 V : classe 0,5 (à 25 °C selon IEC 61557-12)Current I1, I2, I3, Iavg 8...250 A : class 1 (at 25 °C according to IEC 61557-12)
Protocole de communication : Modbus TCP/IP for Smartlink SI DModbus TCP/IP for Smartlink SI B
Support de transmission : Radiofréquence 2.4...2.4835 GHz selon IEEE 802.15.4 (11...26) temps de transmission
Canaux d'utilisation : 1 message par appareil chaque 5 s
Type d'alarmes : Perte de tensionOvercurrent
Mode d'installation : Directe
Emplacement de montage : InférieurIndoor use only
Support de montage : Bornes
Caractéristiques complémentaires :
Puissance consommée en va : 3.7 VA maximum
Pas de raccordement : 35 mm
Couple de serrage : 10 N.m
Hauteur : 57 mm
Largeur : 105 mm
Profondeur : 86 mm
Poids : 250 g
Couleur : Dark grey (RAL 7016)
Gamme : Compact
Nom abrégé de l'appareil : Powertag NSX
Fonction produit : Capteur d'energie
Compatibilité de gamme : Compact NS100 à 250Compact NSX100 à 250Acti 9 Smartlink SI BActi 9 Smartlink SI DActi 9 Smartlink EL D
Application spécifique du produit : Gestion de l'énergieAlarme sur surchargeSurveillance de la tension des disjoncteursTemps d'opération de chargeFacteur de puissance
Tension nominale : 230 V AC , 50/60 Hz +/- 20 % phase to neutral conforming to IEC 61557-12400 V AC , 50/60 Hz +/- 20 % phase to phase conforming to IEC 61557-12230 V AC , 50/60 Hz - 15 %...10 % phase to neutral conforming to IEC 61010-1400 V AC , 50/60 Hz - 15 %...10 % phase to phase conforming to IEC 61010-1
Description des pôles : 3P
[in] courant nominal : 250 A
Courant permanent maximal [imp] : 1,2 x In
Courant de saturation : 500 A
Courant à l'appel : 160 mA
[ib] courant de base : 40 A
Type de comptage : Power factor 0...1 : class 1 (at 25 °C according to IEC 61557-12)Apparent power S, S1, S2, S3 88 VA...416 kVA : class 2 (at 25 °C according to IEC 61557-12)Active power P, P1, P2, P3 88 W...416 kW : class 1 (at 25 °C according to IEC 61557-12)Reactive power Q, Q1, Q2, Q3 88 VAR...416 kVAR : class 2 (at 25 °C according to IEC 61557-12)Active energy Ep IN/OUT/tot 0...281 x 10exp(9) kWh : class 1 (at 25 °C according to IEC 61557-12)Reactive energy Ep IN/OUT/tot 0...281 x 10exp(9) kVARh : class 2 (at 25 °C according to IEC 61557-12)Tension U12, U23, U31 320...480 V : classe 0,5 (à 25 °C selon IEC 61557-12)Tension V1N, V2N, V3N 184...276 V : classe 0,5 (à 25 °C selon IEC 61557-12)Current I1, I2, I3, Iavg 8...250 A : class 1 (at 25 °C according to IEC 61557-12)
Protocole de communication : Modbus TCP/IP for Smartlink SI DModbus TCP/IP for Smartlink SI B
Support de transmission : Radiofréquence 2.4...2.4835 GHz selon IEEE 802.15.4 (11...26) temps de transmission
Canaux d'utilisation : 1 message par appareil chaque 5 s
Type d'alarmes : Perte de tensionOvercurrent
Mode d'installation : Directe
Emplacement de montage : InférieurIndoor use only
Support de montage : Bornes
Caractéristiques complémentaires :
Puissance consommée en va : 3.7 VA maximum
Pas de raccordement : 35 mm
Couple de serrage : 10 N.m
Hauteur : 57 mm
Largeur : 105 mm
Profondeur : 86 mm
Poids : 250 g
Couleur : Dark grey (RAL 7016)
Référence Schneider Electric LV434020 / SCHLV434020
Caractéristiques techniques du produit :
Compteur électronique | |
---|---|
Mode de pose | Technique d'enfichage |
Modèle | Mesure directe |
Type d'affichage | Sans |
Fréquence | 60,0 MHz |
Fréquence | 50 MHz |
Courant maximal (imax) | 300,0 A |
Largeur en nombre de modules | 6,0 |
Type de compteur | Électronique |
Indice de protection (ip) | Ip20 |
Type d'interface | Autre |
Type d'énergie | Puissance active et puissance réactive |
Blocage de retour | Non |
Étalonné | Oui |
Sortie d'impulsion | Sans |
Classe de précision | B |
Type de pôle | Trois conducteurs |
Type de mesure de la courbe de charge | Non |
Signature edl40 | Non |
Avec code de blocage | Non |
Tension nominale (un) n-l | 184 V |
Tension nominale (un) n-l | 276 V |
Tension nominale (un) l-l | 400,0 V |
Tension nominale (un) l-l | 480 V |
Courant nominal (in) | 250,0 A |
Degré de protection (nema) | 1 |
Largeur | 105,0 mm |
Hauteur | 57,0 mm |
Profondeur | 86,0 mm |
Adapté à | Achat |
Type de tarif | Tarif simple |
Homologation | National |
